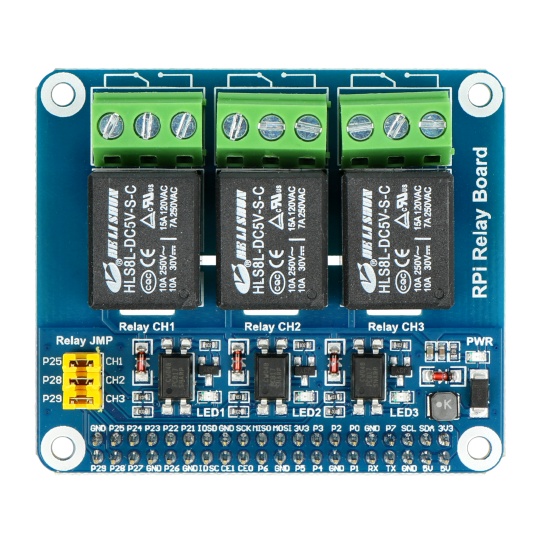

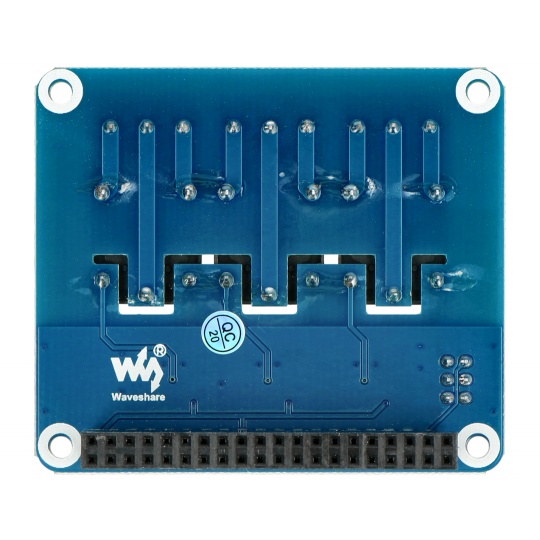

Релейна плата RPi - 3 реле - щит для Raspberry Pi - Waveshare 11638

Опис продукту:Релейна плата RPi - 3 реле - щит для Raspberry Pi

Цей шилд сумісний з роз'ємами GPIO Raspberry Pi версій 4B, 3B+, 3B, 2B, B+ та A+, і має три реле 250 В/10 А. Плата має гвинтовий роз'єм і зв'язується через цифрові сигнали.

Специфікація

• Живлення: взято з Raspberry Pi
• 3 x реле з параметрами:
• 250 В змінного струму / 10 А
• 120 В змінного струму / 15 А
• 30 В постійного струму / 10 А
• Роз'єми, сумісні з Raspberry Pi
• Оптоізоляція, що розділяє систему осі керування
• Світлодіоди стану
• Чотири отвори для кріпильних гвинтів
• Монтажні елементи в комплекті
• Розміри: 65 x 56 мм

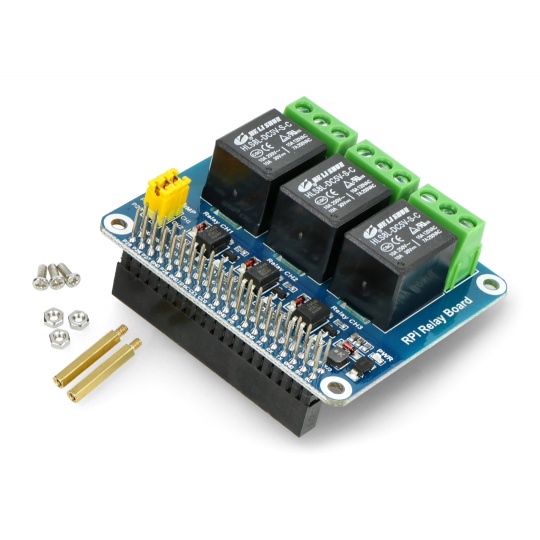

Шилд оснащений роз'ємами, сумісними з Raspberry Pi, трьома реле та гвинтовими клемами. Мінікомп'ютер можна придбати окремо.

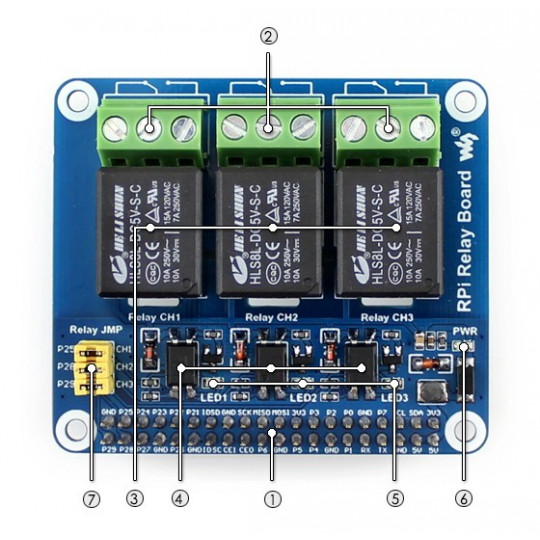

Розподіл компонентів на платі

1. Роз'єм GPIOдля підключення до Raspberry Pi

2. Гвинтові з'єднанняпідключити керований пристрій
3. Реле
4. Оптрони PC817
5. Світлодіоди:

• Горить: NC розімкнутий, а NO замкнутий
• Вимк.: NC замкнутий, а NO розімкнутий
• Світлодіод живлення
• Керуючі перемички:

• Замкнуто: Керування реле через стандартні входи та виходи від
• Розімкнуто: Керування реле через входи та виходи через дроти

Підключення

Модуль взаємодіє через цифрові сигнали, що подаються через контакти GPIO Raspberry Pi. Нижче наведено розбивку контактів, що використовуються, разом з позначками GPIO, для бібліотеки wringPi та процесора BCM.

Релейна плата RPi - 3 реле - щит для Raspberry Pi - Waveshare 11638

RPi Relay Board від Waveshare — це оверлей для Raspberry Pi, який дозволяє оснастити плату трьома реле з параметрами 250 В змінного струму/10 A, 120 В змінного струму/15 A та 30 В постійного струму/10 A. Розкладка роз’ємів сумісна з версіями Raspberry Pi A+, B+, 2B, 3B, 3B+ і 4B.

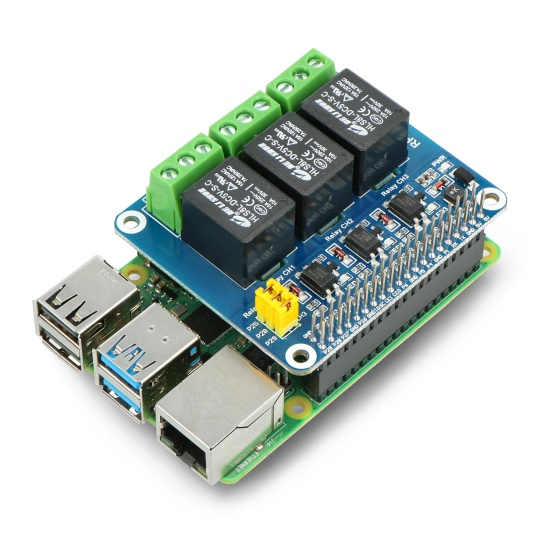

Шилд отримує електроенергію від материнської плати Raspberry Pi, тому для його використання не потрібне додаткове джерело живлення. Підключення керованого пристрою або установки можливо завдяки гвинтовим з'єднувачам, підключеним до кожного реле.

Розширення GPIO для Raspberry Pi з реле

Розширення RPi Relay Board від Waveshare у поєднанні з відповідною версією Raspberry Pi можна використовувати, зокрема, у додатках, пов’язаних з автоматизацією будівель або системами безпеки.
