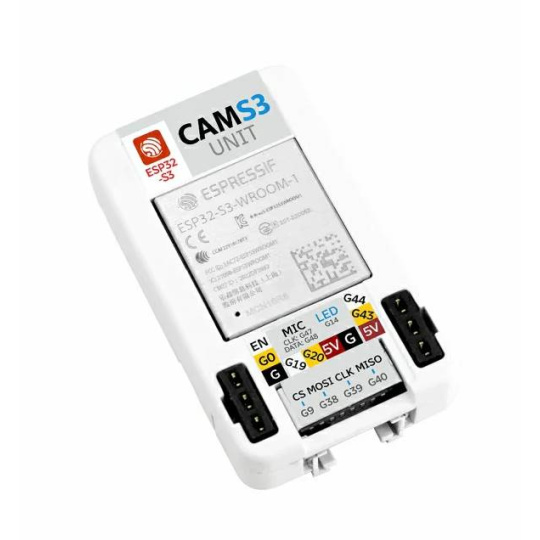

CamS3 - 5-мегапіксельна камера - ESP32-S3 - WiFi - Модуль розширення - M5Stack U174-B

Опис продукту: CamS3 - 5-мегапіксельна камера - ESP32-S3 - WiFi - Модуль розширення - M5Stack U174-B

Unit CamS3 — це універсальний модуль камери на базі високопродуктивної системиESP32-S3-WROOM-1-N16R8z8 МбPSRAM та16 МбФлеш-пам'ять. Матриця 5 Мп (PY260) забезпечує високу якість зображення з максимальною роздільною здатністю2592 x 1944 пікселів, та широкий кут огляду88°дозволяє захоплювати широке поле зору. Модуль підтримує передачу зображень JPEG черезWi-Fiабозапис на карту microSDКрім того, CamS3 оснащенийPDM-мікрофонщо дозволяє записувати аудіо. Програмований світлодіод вказує на робочий стан модуля. 4-контактний порт з кроком 2 мм дозволяє оновлювати прошивку черезКабель M5Grove - USB Type-C входить до комплекту, а 1x3-контактні роз'єми дозволяють програмувати ESP32-S3. Модуль ідеально підходить для систем моніторингу, промислової автоматизації та проектів Інтернету речей, де ключовим є бездротова передача зображення.

CamS3 - 5-мегапіксельна камера - ESP32-S3 - WiFi - Модуль розширення блоку - M5Stack U174-B.

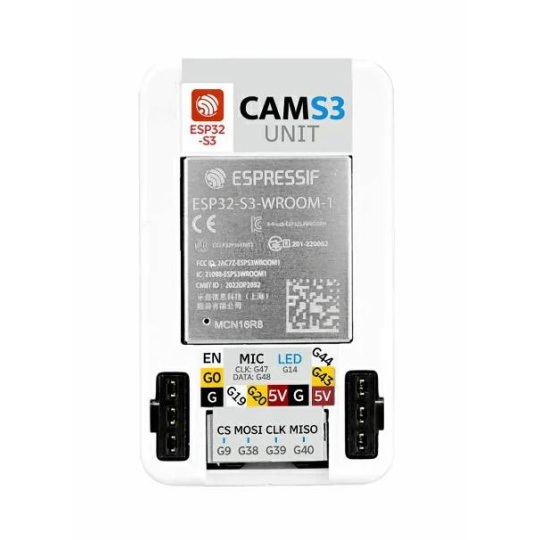

Модуль камери на базі ESP32-S3.

Основні характеристики модуля CamS3

• ESP32-S3-WROOM-1-N16R8Двоядерний процесор 240 МГц з підтримкою Wi-Fi та вбудованою антеною
• Вбудована пам'ять 8 МБ PSRAM та 16 МБ флеш-пам'яті: гарантує безперебійну роботу та достатній простір для зберігання даних

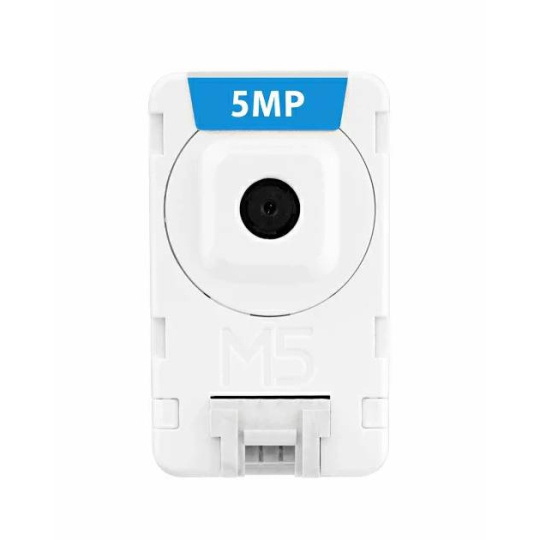

• Роздільна здатність 5 Мп: камера високої роздільної здатності 2592 x 1944 пікселів забезпечує детальні зображення
  Широкий кут огляду 88°: дозволяє захоплювати ширше поле зору, ідеально підходить для моніторингу та ширококутної фотозйомки
• Підтримка Wi-Fiбездротова передача зображення через EZData або в одноканальному режимі передачі
• Слот для картки MicroSDможливість зберігати фотографії та інші дані на карту пам'яті
• Вбудований мікрофон PDM: дозволяє записувати аудіо
• Програмований світлодіод: вказує на робочий стан пристрою
• Легке програмуванняПідтримує Arduino IDE та ESP-IDF для легкого налаштування та програмування

Програмування та конфігурація

Підтримка блоку CamS3програмування через ESP-IDFіІнтегроване середовище розробки ArduinoКомплект включає кабель Grove-USB Type-C для легкого оновлення прошивки, а також можливість завантаження готової програми через програмне забезпечення.EasyLoaderПеред початком роботи необхідно замкнути контакти G0 та GND, щоб увійти в режим програмування. Вбудована функціяEZDataдозволяє завантажувати зображення в хмару та переглядати їх віддалено у веббраузері. Також є можливість зберігати фотографії на карту microSD. Модуль сумісний із системоюM5Burnerдля відновлення оригінального програмного забезпечення.

4-контактний роз'єм підтримує оновлення програмного забезпечення або послідовний USB-з'єднання через адаптер M5Grove2USB-C.

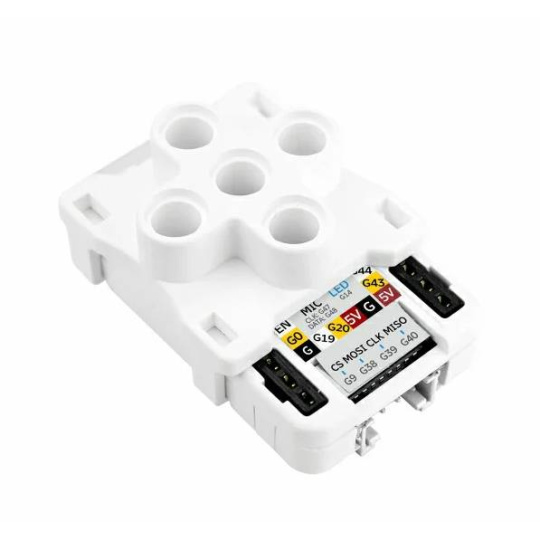

У набір входить монтажний елемент LEGO.

Практичне застосування модуля

Пристрій CamS3 – ідеальне рішення для багатьох застосувань:

• Віддалений моніторинг- передача зображення в режимі реального часу через WiFi
• Сповільнена зйомка- запис зображення через задані інтервали
• Промислова автоматизація- виявлення об'єктів та аналіз зору
• Інтернет речей (IoT) проєкти- інтелектуальні системи розпізнавання зображень
• Наука та прототипування- ідеальний модуль для тестування та хобі-проектів

Технічні характеристики CamS3

• Мікроконтролер: ESP32-S3-WROOM-1-N16R8, 240 МГц, WiFi, вбудована антена
• Пам'ять: 8 МБ PSRAM, 16 МБ флеш-пам'яті
• Матриця: 5 Мп (PY260)
• Формат зображення: JPEG
• Кут огляду: 88°
• Мікрофон: PDM MSM1261D4030HCPM
• Підтримка карт: microSD
• Діапазон робочих температур: від 0°C до 40°C
• Розміри: 40 x 24 x 11 мм
• Вага: 10,8 г

Вміст набору

• Модуль CAMS3 5 Мпx - 1 шт.
• Адаптер Grove для USB Type-C - 1 шт.
• Перехідні кабелі (чоловічий-чоловічий) - 2 шт.
• Кабель Grove з 4-контактним роз'ємом, крок 2 мм (20 см) - 1 шт.
• Сумісний монтажний елемент LEGO - 1 шт.

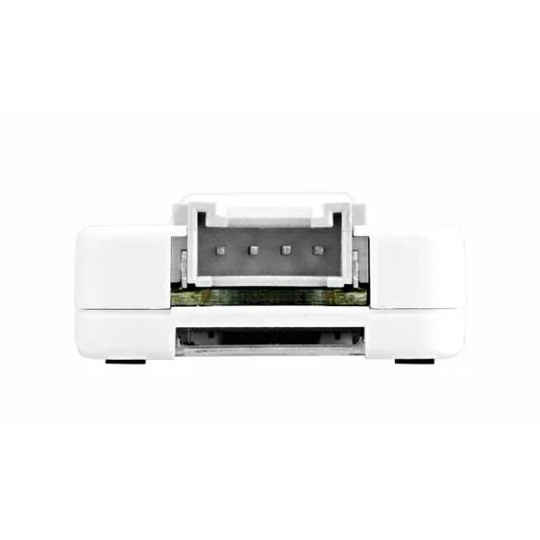

Модуль має вбудований слот для карт microSD.
