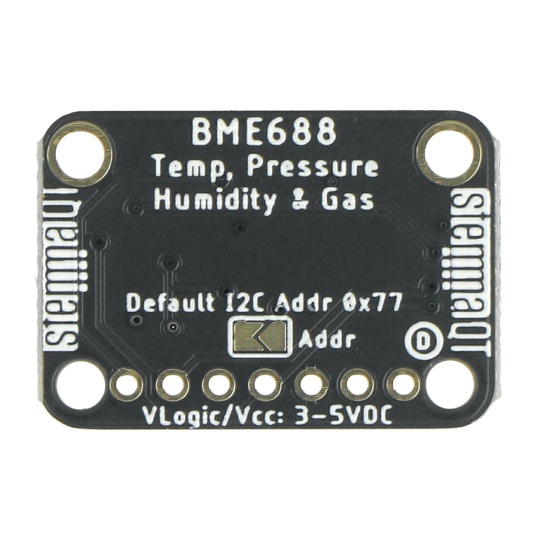

Датчик температури, вологості, тиску та газу - BME688 - SPI/I2C - STEMMA QT/Qwiic - Adafruit 5046

Опис продукту: Датчик температури, вологості, тиску та газу - BME688 - SPI / I2C - STEMMA QT / Qwiic - Adafruit 5046

Багатофункціональний датчикпоєднує датчики для вимірювання температури, вологості, тиску та летких органічних газів. Має вбудовану системуБМЕ688від Bosch. Виготовлений компанією Adafruit, він використовує шини SPI та I2C для зв'язку з основним модулем. Він працює з такими контролерами, як Arduino та Raspberry Pi.

ДатчикБМЕ688має вбудований невеликий датчикМОКСНагрітий оксид металу змінює опір залежно від летких органічних сполук (ЛОС), що містяться в повітрі, що дозволяє йому виявляти гази та спирти, такі як етанол, спирт та чадний газ. Його також можна використовувати для вимірювання чистоти повітря.

Вміст набору

• Датчик температури, вологості, тиску та газу - BME688
• Смужка Goldpin 1x8 - крок 2,54 мм

Датчик температури, вологості, тиску та газу від Adafruit.

Схема підключення датчика до плати Metro — еквівалента Arduino. Плата Metro не входить до комплекту та може бути придбана окремо в нашому магазині.

Розпіновка датчика Adafruit

Багатофункціональний сенсорний модуль маєпаяльні площадки, до якої слід припаяти планку з золотими контактами, що додається (крок розташування контактів 2,54 мм). Плата також має роз'ємиSTEMMA QT / Qwiicщо є зручнішою альтернативою підключенню датчика до контролера. Підключіть контакти відповідно до наведеного нижче співвідношення:

• VIN - контакт живлення в діапазоні від 3 В до 5,5 В
• 3Vo - контакт живлення 3.3V
• GND - системне заземлення
• SCK / SDO / SDI - логічні виводи інтерфейсу зв'язку SPI / I2C
• SCK - лінія тактової частоти інтерфейсу зв'язку
• SDI - лінія передачі даних інтерфейсу зв'язку
• CS - Вивід вибору мікросхеми

Технічні характеристики датчика

• Тип: Датчик температури, вологості, тиску та газу
• Вбудований чіп: Bosch BME688
• Діапазон вимірювання температури:від -40°C до 85°C
• Точність вимірювання температури: ± 1°C
• Діапазон вимірювання вологості: від 10% до 90% відносної вологості
• Точність вимірювання вологості: ±3%
• Діапазон вимірювання тиску: від 300 гПа до 1100 гПа
• Точність вимірювання тиску: ± 1 гПа
• Діапазон вимірювання летких органічних сполук: від 0 до 500 IAQ
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу I2C: 0x77
• Напруга живлення: від 3 В до 5 В
• Контакти: роз'єми STEMMA QT / Qwiic / паяльні площадки - крок 2,54 мм
• Монтажні отвори - 4 шт.
• Розміри плати: 25,5 x 17,6 x 4,6 мм
• Вага: 1,7 г

Датчик Adafruit, оснащений чіпом BME688.
