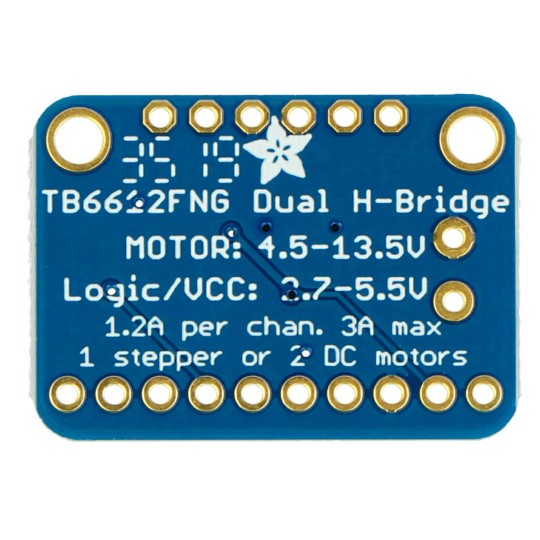

TB6612 - Двоканальний драйвер двигуна 13,5 В/1,2 А з роз'ємами - Adafruit 2448
995 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3751464699
Опис продукту: Adafruit TB6612 - двоканальний контролер двигуна 13.5V/1.2A з роз'ємами
Двоканальний контролер двигуна на основі системи та пасивних компонентів, необхідних для її належної роботи.Напруга живлення двигунапідсумкивід 4,5 В до 13,5 В, тоді яклогічна напругазнаходиться в межах діапазонувід 2,7 В до 5 ВМодуль дозволяє керувати двома двигунами постійного струму, кроковим двигуном або запускати два соленоїди за допомогою модуля з мікроконтролером, таким як Arduino.
Продукт, сумісний з Arduino Виробник підготував програму для користувачів Arduino. |
Розпаковка терморегуляторів Adafruit TB6612 - двоканального контролера двигуна 13,5 В/1,2 А з роз'ємами

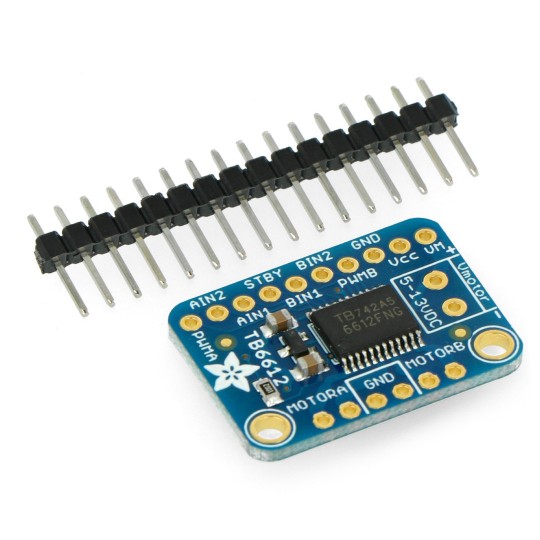

Плата має контакти, до яких можна припаяти позолочені контакти з кроком 2,54 мм. Це полегшує підключення контролера до решти компонентів.Напруга живлення двигуна коливається від 4,5 В до 13,5 В, тоді як логічна напруга — від 2,7 В до 5 В. Модуль дозволяє керувати двома двигунами постійного струму (DC), кроковим двигуном або запускати два соленоїди.
Штифти живлення
| Закріпити | Опис |
|---|---|
| V-мотор | Ці контакти призначені для живлення двигунів, а не логічної частини. Напруга живлення становить від 4,5 В до 13,5 В. |
| Віртуальний кредитний центр (VCC) | Блок живлення логічної частини, напруга від 2,7 В до 5,5 В. |
| ЗЕМЛЯ | Системне заземлення, спільне для логічної частини та джерела живлення двигуна. |

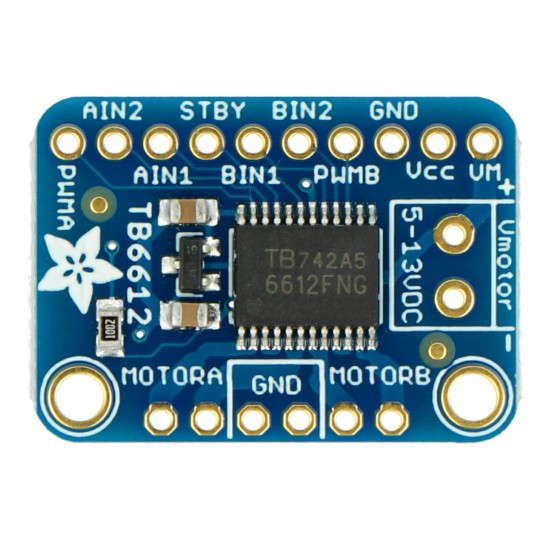

Сигнальні контакти
| Закріпити | Опис |
|---|---|
| INA1, INA2 | Входи керування двигуном А. |
| ПВМА | Вхід ШІМ двигуна. Якщо не потрібен, його можна підключити до високого логічного стану. |
| ВХ1, ВХ2 | Входи керування двигуном B. |
| ПВМБ | Вхід ШІМ двигуна. Якщо не потрібен, його можна підключити до високого логічного стану. |
| ОЧІКУВАННЯ | PIN-код для швидкого вимкнення двигунів, підключений до VCC через резистор 10 кОм, для вимкнення підключений до GND. |
Виходи двигуна
| Закріпити | Опис |
|---|---|
| МоторА | Два виходи для двигуна A, керованіINA1, INA2iПВМА |
| МоторБ | Два виходи для двигуна A, керованіВН1, ВН2іПВМБ |
Технічні характеристики Adafruit TB6612 - двоканального драйвера двигуна 13,5 В/1,2 А з роз'ємами
- Блок живлення:
- Логічна частина: від 2,7 В до 5,5 В
- Двигуни: від 4,5 В до 13,5 В
- Водій:TB6612
- Струм на канал: 1,2 А
- Миттєвий струм на канал: 3 А
- Підтримувані двигуни:
- Два двигуни постійного струму
- Один кроковий двигун
- Розміри: 27 x 19 x 3 мм
- Вага: 1,8 г
| Користувальницькі характеристики | |
|---|---|
| Кількість каналів | 2 |
| Напруга живлення від | 4,5 В |
| Подавайте напругу на | 13,5 В |
| Поточна ефективність | 1.2 А |
| Вага паковання | 0,004 кг |
| Висота паковання | 14 см |
| глибина паковання | 0,5 см |
| Ширина паковання | 7,5 см |
- Ціна: 995 ₴
