Адаптер джойстика - з 15-контактним роз'ємом D-SUB - I2C - STEMMA QT/Qwiic - Adafruit 5753

Опис продукту: Адаптер джойстика - з 15-контактним роз'ємом D-SUB - I2C - STEMMA QT / Qwiic - Adafruit 5753

Ця адаптерна плата Adafruit дозволяє швидко додати джойстик до вашого проєкту.15-контактний роз'єм D-SUB, до якого можна підключити будь-який класичний джойстик для ПК. Він також оснащений системоюATtiny816зі зв'язкомI2CРозташування плати також включає два роз'єми STEMMA QT/Qwiic, що дозволяє підключати модуль до будь-якого модуля розробки. Це корисно для оновлення існуючих проектів без необхідності модифікації існуючої установки. Комплект також включає 2,54-мм роз'єми із золотими контактами, які потребують паяння.

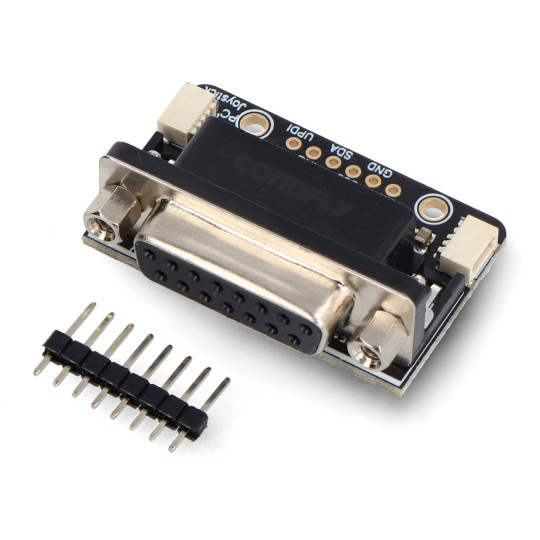

Адаптер джойстика - з 15-контактним роз'ємом D-SUB - I2C - STEMMA QT / Qwiic - Adafruit 5753.

Модуль також має паяльні контактні площадки, до яких слід припаяти роз'єми Goldpin, що входять до комплекту.

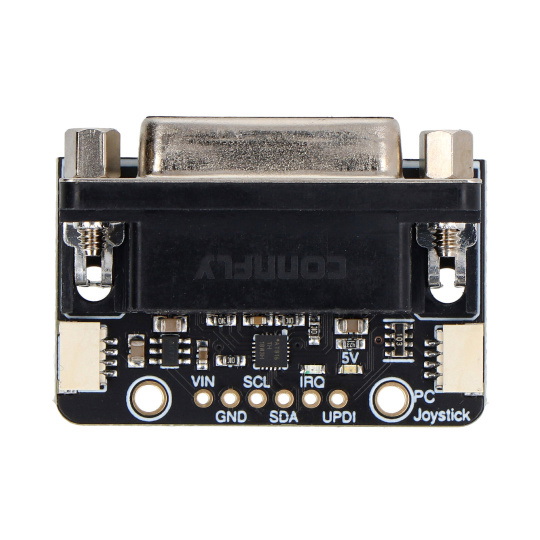

Опис розпіновки

• VIN - напруга живлення виводу в діапазоні від 3 В до 5 В,
• GND - заземлення системи,
• SCL - тактова лінія шини I2C,
• SDA - лінія передачі даних шини I2C,
• IRQ - висновок переривання; його можна налаштувати так, щоб підключений діод блимав після виявлення вхідного сигналу від підключеного джойстика,
• UPDI – інтерфейс програмування та налагодження.

Технічні характеристики плати

• Тип модуля: адаптер джойстика
• Інтерфейс зв'язку: шина I2C
• Адреса автобуса: 0x49
• Контакти: паяльні контакти, 1x D-SUB 15-pin роз'єм, 2x STEMMA QT / Qwiic роз'єми
• Розміри модуля: 40,7 х 29 х 17 мм
• Вага: 14,1 г

Вміст набору

• Адаптер для джойстика - з 15-контактним роз'ємом D-SUB - I2C - STEMMA QT / Qwiic - 1 шт.
• Смужка Goldpin 1x6 - крок 2,54 мм - 1 штука

Елементи, що входять до комплекту.
