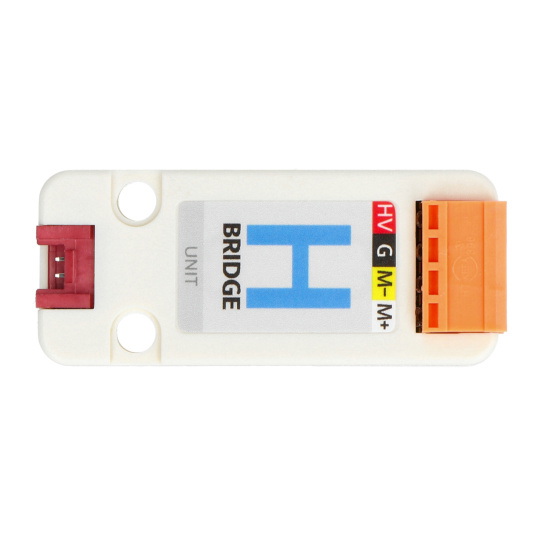

Модуль розширення H-мосту - STM32F030 - Модуль розширення для модулів розробки M5Stack - M5Stack U160

Опис продукту: Модуль H-мосту - STM32F030 - Модуль розширення для модулів розробки M5Stack - M5Stack U160

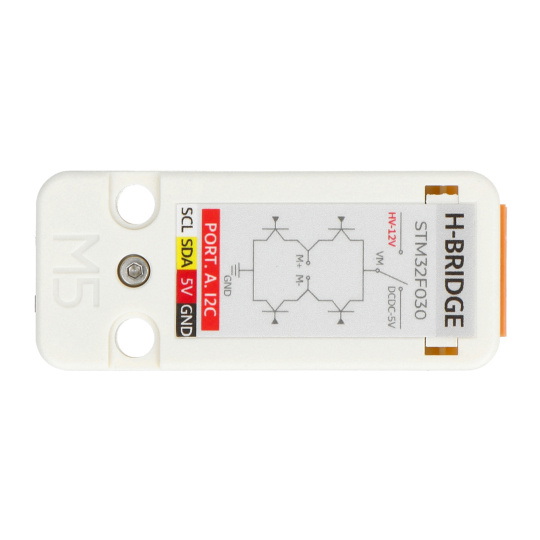

H-містковий блок — це драйвер двигуна постійного струму, оснащений мікроконтролером STM32F030F4P6 та системою керування RZ7899.використовується для зміни напрямку обертання, керування швидкістю та гальмування двигунаЦей модуль взаємодіє через інтерфейсI2Cз модулем розробника M5Stack. Він також має надійні функціїзахист від перевантаження по струму, перенапруги та перегріву, що забезпечує безпечну роботу двигуна. Крім того, схема включає системи комутації живлення з діапазоном напруги від 6 до 12 В та 5 В, що дозволяє їй адаптуватися до вимог до потужності різних типів двигунів.

Модуль розширення H-мосту - STM32F030 - Модуль розширення для модулів розробки M5Stack - M5Stack U160.

Вміст набору.

Характерні особливості модуля

• Дозволяє керувати двигуном постійного струму
• Захищає від перевантаження, перегріву та перенапруги двигунів
• Зв'язок здійснюється через протокол I2C
• Використовує ШІМ-імпульсну модуляцію для керування
• Він має функцію зміни напрямку обертання та гальмування двигуна
• Підтримує графічне програмування UIFlow та Arduino

ШІМ-керування

Завдяки ШІМ-керуваннюмодуль дозволяє точно регулювати швидкість обертання двигунашляхом регулювання потужності, що подається на нього. Це працює разом із функцією, яка дозволяє змінювати напрямок обертання двигуна. Це дає користувачеві повний контроль над рухом пристрою, що працює на ньому, дозволяючи йому легко маніпулювати його швидкістю та напрямком.

Зв'язок I2C

Інтерфейс I2C — це надзвичайно ефективний протокол зв'язку, якийдозволяє з'єднання між кількома пристроямивикористовуючи мінімум проводів. Це забезпечує синхронізовану роботу та точне керування, а також діагностику та моніторинг роботи модуля.

Керування здійснюється за допомогою ШІМ-широтно-імпульсної модуляції.

Пристрій сумісний з UIFlow та Arduino.

Сумісність UIFlow та Arduino

Модуль розширення Unit розроблений для роботи з популярними середовищами розробки, такими якArduino або UIFlowЦе спрощує інтеграцію з різними проектами та платформами.

Перемикання напруги

В електроніці різні двигуни та пристрої можуть вимагати різної напруги живлення. Функція перемикання напруги модуля H-моста надає користувачеві...можливість регулювання напруги під вимоги конкретного двигунаЦе робить модуль універсальним інструментом, який може працювати з широким спектром пристроїв, незалежно від їхніх характеристик живлення.

Технічні характеристики модуля

• Мікроконтролер: STM32F030F4P6
• Система керування: RZ7899
• Керуюча напруга: 5 В, від 6 В до 12 В постійного струму
• Максимальний струм: 3 А
• Адреса I2C: за замовчуванням 0x20, налаштовується
• Кількість каналів: 1
• Діапазон робочих температур: від 0°C до 40°C
• Розміри: 48 × 24 × 8 мм
• Вага модуля: 8,9 г

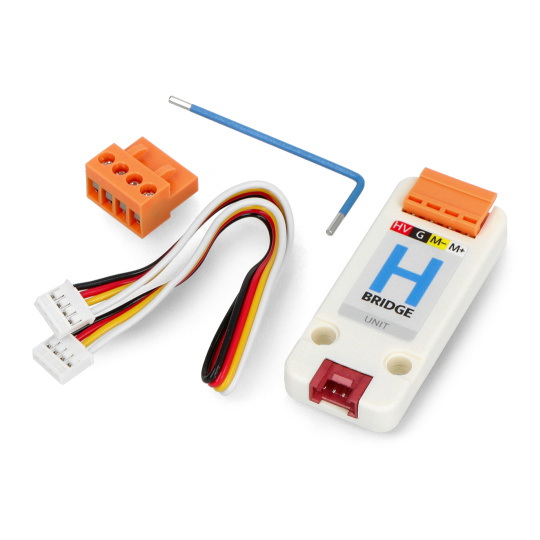

Вміст набору

• Модуль драйвера H-моста M5Stack U160
• 1 x VH3.96-4P - 4-контактний роз'єм
• 1 x HY2.0-4P - кабель 20 см з 4-контактним роз'ємом
• 1 х шестиграний ключ M2

Виріб компактний за розміром і легкий.
