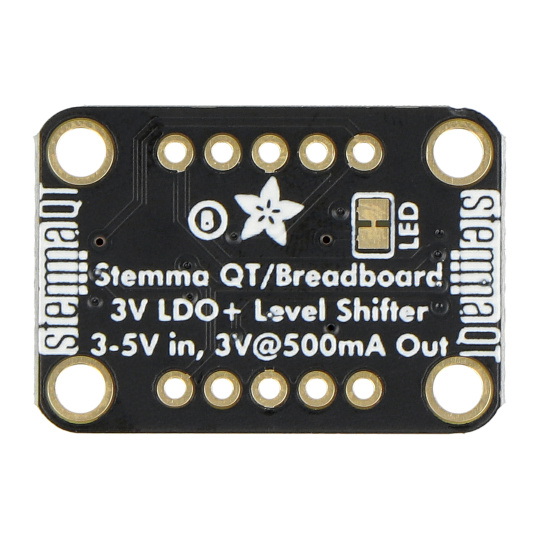

Перетворювач рівня напруги Level Shifter Breakout - 5V - 3V - STEMMA QT / Qwiic - Adafruit 5637

Опис продукту: Level Shifter Breakout - перетворювач рівня напруги 5 В - 3 В - STEMMA QT / Qwiic - Adafruit 5637

Level Shifter Breakout від Adafruit — це перетворювач рівня напруги, який дозволяє отримати вихідну напругу3 Ввід вхідної напруги в діапазоні від 3 В до 5 ВВін має вбудованийРегулятор напруги 3,3 Вз місткістю до500 мА, дозволяє підключати модулі з живленням від 5 В з датчиками з робочою напругою 3,3 В. Level Shifter Breakout має висновки у вигляді паяльних площадок, а також два роз'єми STEMMA QT / Qwiic, тому його можна використовувати з периферійними пристроями, оснащеними цим стандартом роз'ємів - без необхідності паяння.

Перетворювач рівня напруги - 5V - 3V - STEMMA QT / Qwiic - Adafruit 5637.

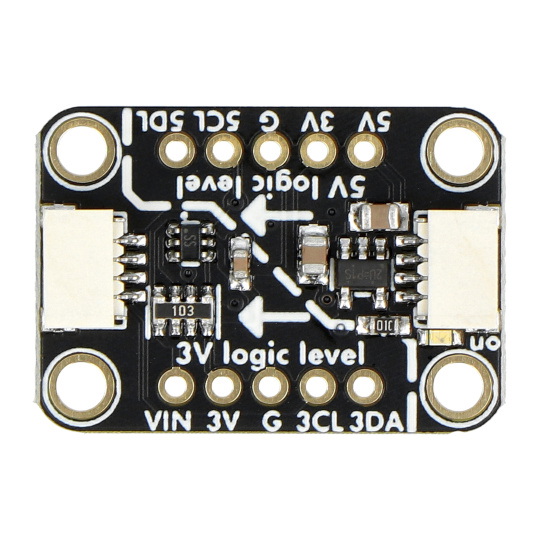

Опис розпіновки та схема підключення

Модуль має паяльні майданчики для паяння доданих роз'ємів Goldpin. Як варіант, ви можете використовувати роз'єми STEMMA QT / Qwiic, які не потребують паяння. Перетворювач слід підключити до вибраних модулів відповідно до опису розпіновки нижче:

• VIN / 5V - контакт вхідної напруги 5V
• 3V3 - вихідна напруга 3,3 В
• G - маса системи
• 5CL - вхідна напруга лінії тактової частоти I2C від 3 В до 5 В
• 5DA - вхідна напруга лінії передачі даних I2C від 3 В до 5 В
• 3CL - лінія тактової частоти I2C, вихідна напруга 3 В
• Вихідна напруга 3 В лінії передачі даних 3DA - I2C

Приклад використання конвертера.

Елементи, що входять до комплекту.

Технічні характеристики модуля

• Тип: перетворювач напруги
• Діапазон вхідної напруги: від 3 В до 5 В
• Вихідна напруга: 3 В
• Регулятор напруги: 3,3 В 500 мА
• Індикація стану: вбудований світлодіод
• Роз'єми: 2x роз'єм STEMMA QT / Qwiic
• Розміри плати: 25,4 x 18 x 4,8 мм
• Вага: 1,8 г

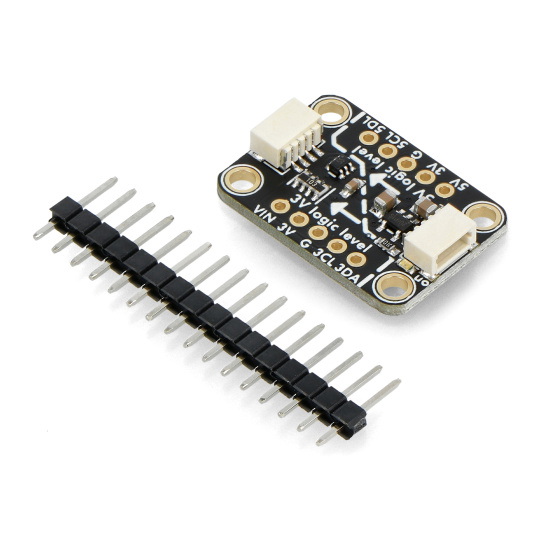

Вміст набору

• Перетворювач рівня напруги Level Shifter Breakout - перетворювач рівня напруги 5 В - 3 В - STEMMA QT / Qwiic - 1 шт.
• Смужка Goldpin 1x16 - крок 2,54 мм - 1 штука

Роз'єм STEMMA QT / Qwiic

Модуль оснащений роз'ємамиSTEMMA QT / Qwiic, розташовані на обох кінцях плати. Цей стандарт розширює можливості прототипування та значно пришвидшує процес підключення до плат розробки та широкого спектру інших датчиків. Все це робиться без необхідності паяння та лише з використанням відповідного кабелю.
