Перетворювач логічних рівнів I2C PCA9306 - SparkFun BOB-15439

Опис продукту: Перетворювач логічних рівнів I2C PCA9306 - SparkFun BOB-15439

Модуль забезпечує зв'язок між системами, що використовують різні рівні напруги для шин I2C та SMBus. PCA9306 перетворює напругу з нижнього діапазону 1,2 В до 3,3 В у вищий діапазон від 1,8 В до 5 В.

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключати систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.

Підтримка перетворювача логічних рівнів

Штифти автобусаSCLxіSDAxпідключені до відповідних контактів на платі.VREFx– опорна напруга для заданої сторони.ЗЕМЛЯ– маса системи,Північна Каролінаслід залишати непідключеним. Після правильного підключення модуль розпочне двонаправлене перетворення

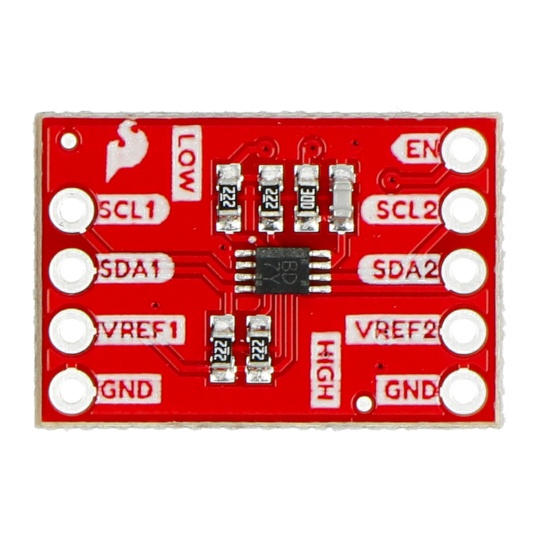

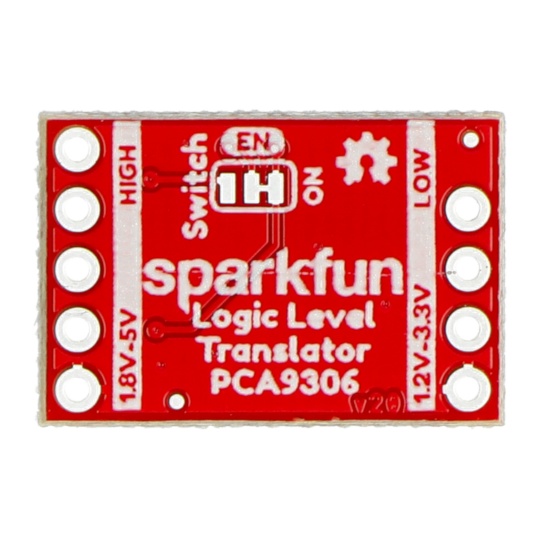

Перетворювач логічних рівнів I2C PCA9306 - SparkFun BOB-15439.

Перетворювач логічних рівнів I2C PCA9306.

Перетворювач логічних рівнів I²C PCA9306 - SparkFun BOB-15439

Перетворювач логічних рівнів SparkFun — це практичний пристрій, який взаємодіє через інтерфейс вводу/виводу.²C. Це дозволяє йому працювати з такими пристроями, як Raspberry Pi та Arduino, а також з подібними пристроями, оснащеними цим типом зв'язку. Після підключення та ввімкнення перетворення відбувається автоматично.

Перетворювач логічних рівнів SparkFun має порожні контактні площадки для паяння, які дозволяють самостійно припаяти роз'єми Goldpin. Це дозволяє пристрою стати жорстким розширенням GPIO для Raspberry Pi або подібних плат.

Дізнайтеся більше про конвертер рівнів I²C від SparkFun

Розділ під описом продукту містить посилання на корисні матеріали, пов'язані з перетворювачем, зокрема на веб-сайт виробника SparkFun, документацію до мікросхеми PCA9306, схему модуля та файли Eagle.

Ми також пропонуємо інші перетворювачі логічних рівнів, включаючи розширення GPIO для Raspberry Pi та Arduino. Ми також пропонуємо практичні аксесуари для цих перетворювачів, такі як роз'єми Goldpin, з'єднувальні кабелі та багато іншого.
