S13V15F5 - підвищувальний/знижувальний перетворювач - 5 В 1,5 А - Pololu 4084

Опис продукту: S13V15F5 - підвищувальний/знижувальний перетворювач - 5 В 1,5 А - Pololu 4084

Модуль малого перетворювача напругипідвищення / зниженнягенерування вихідної напруги5 Вта поточний ККД1,5 АПеретворювач може живитися напругою в діапазонівід 2,8 В до 22 ВПідвищуючі/знижувальні перетворювачі використовуються в проектах, де виникають коливання напруги, наприклад, через використання батарей. ККД контролеравід 85% до 95%і може видавати від 1 А до 2 А залежно від вхідної напруги. Модуль має блокування за зниженої напруги, захист від перенапруги на виході та захист від перевантаження по струму. Функція вимкнення за високої температури також допомагає запобігти пошкодженню від перегріву, а функція плавного запуску обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску.

Основні характеристики підвищувально-понижувального перетворювача

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В з точністю 3%
• Типовий максимальний вихідний струм: від 1 А до 2 А, залежно від вхідної напруги
• Типовий ККД: від 85% до 95%, залежно від вхідної напруги та навантаження
• Типовий струм спокою: від 10 мА до 20 мА без навантаження
• Блокування вхідної напруги від зниженої та вхідної напруги від перенапруги
• Функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу
• Вихідний струм обмежений до 2 А
• Захист від перевантаження по струму та відключення від перегріву
• Фіксована частота перемикання: ~500 кГц

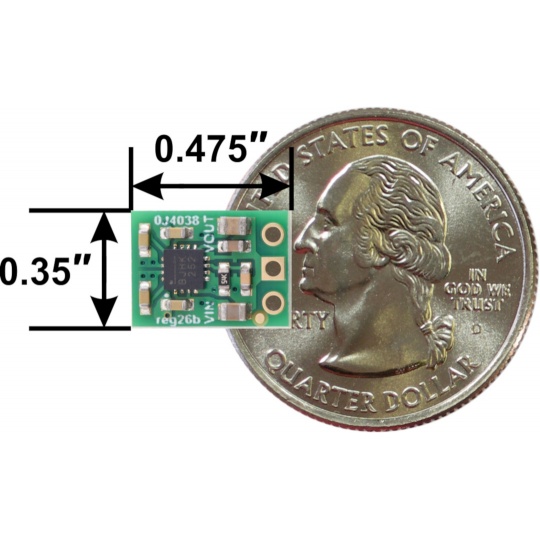

• Компактний розмір: 8,9 x 12,1 x 5,6 мм

Штифти модуля

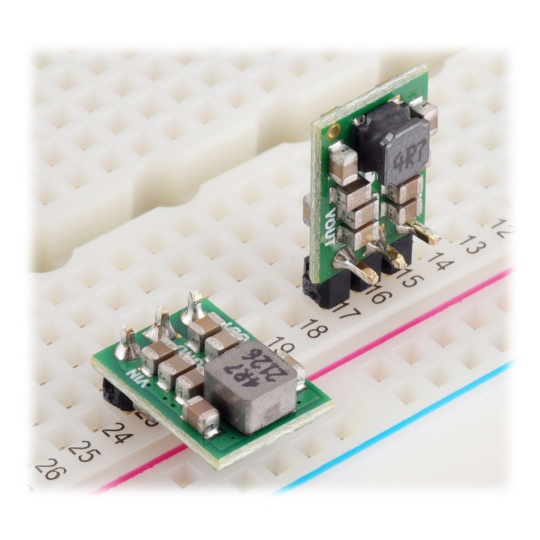

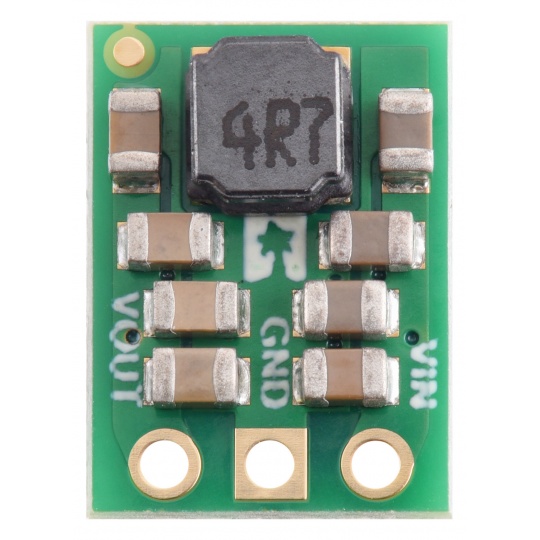

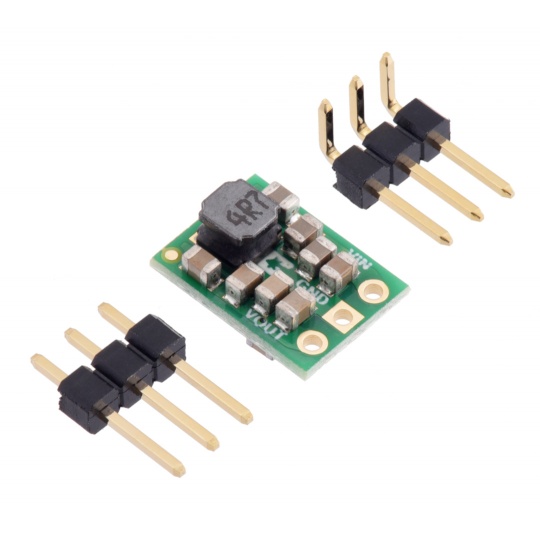

Перетворювач оснащений трьома контактами, позначеними як:вхідна напруга (VIN),заземлення (GND)івихідна напруга (VOUT)Вхідна напруга (VIN) відповідає за живлення перетворювача напругою від 2,8 В до 22 В. Роз'єм VOUT – це вихід 5 В з перетворювача. Комплект містить роз'єм із золотими контактами для самостійного паяння. З його допомогою модуль можна підключити безпосередньо до макетної плати.

Типовий ККД перетворювача

ККД перетворювача – це (вихідна потужність) / (вхідна потужність), це важливий показник його продуктивності, особливо коли йдеться про термін служби батареї або виділення тепла.

Максимальний безперервний вихідний струм

Максимальний вихідний струм, що досягається регулятором, залежить від вхідної напруги та інших факторів, таких як температура навколишнього середовища, потік повітря та тепловіддача. Графік показує максимальні вихідні струми, які регулятор може безперервно забезпечувати за кімнатної температури без потоку повітря або додаткового тепловідведення.

Струм спокою системи

Струм спокою – це струм, який перетворювач використовує для власного живлення, а графік показує його як вхідну напругу.

Технічні характеристики модуля підвищувального/понижувального перетворювача Pololu

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В
• Безперервний вихідний струм: типовий 1,5 А
• Максимальний струм спокою: 20 мА
• Розміри: 8,9 x 12,1 x 5,6 мм
• Вага: 0,7 г
