Опис продукту: Великий перемикач MOSFET MP 4,5-40 В / 8 А - із захистом від зворотного струму - Pololu 2814

Виконавчий модуль з транзистором MOSFET з парою P-каналів для керування пристроями з більшим споживанням струму, ніж дозволено системою керування, напр. міні-комп’ютер Raspberry Pi. Модуль забезпечує напругу живленнявід 4,5 В до 40 Впри споживанні потужностідо 8 А.

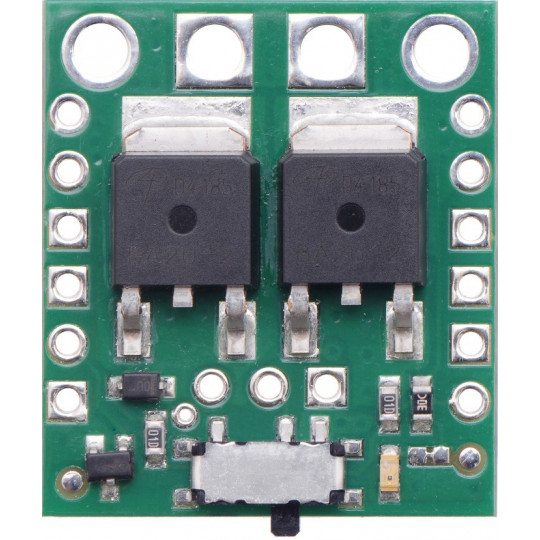

Великий повзунковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2814.

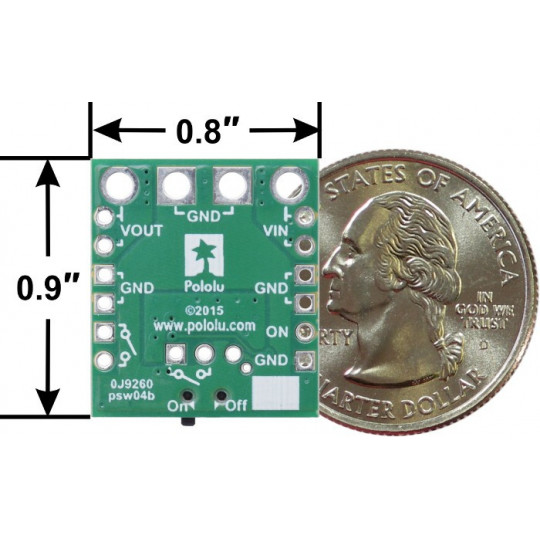

Великий повзунковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2814.

Специфікація

• Максимальна напруга: 40 В
• Рекомендована робоча напруга: від 4,5 до 32 В
• Безперервний струм при 55 °C: 4 А
• Безперервний струм при 150 °C: 8 А
• Максимальний струм: 40 А
• Колір світлодіода: зелений
• Розміри: 20 x 25 x 4 мм
• Вага: 2,7 г

Використання MOSFET-перемикача

Для базового використання просто підключіть живлення та землю (контакти VIN та GND) та керуйте напругою VOUT за допомогою вбудованого повзункового перемикача. Щоб використовувати зовнішній перемикач, підключіть його між контактами GND та SW, попередньо встановивши вбудований перемикач у положення OFF.

Навіть у положенні OFF (ВИМК.) стан перемикача може контролюватися цифровим сигналом (наприклад, від мікроконтролера) через контакт ON. Низький рівень сигналу або відсутність з'єднання залишають перемикач у положенні OFF (ВИМК.), тоді як встановлення на цьому контакті приблизно 1 В змінює стан перемикача на ON. Максимальна напруга на контакті ON може становити 30 В, незалежно від напруги VIN.

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключити систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.

Приклад підключення зовнішнього комутатора.
