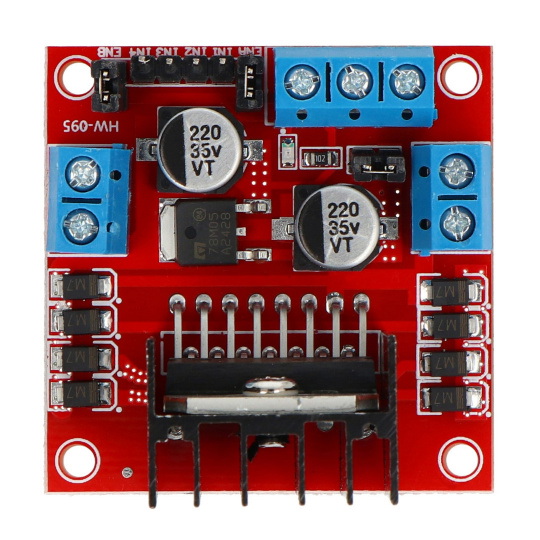

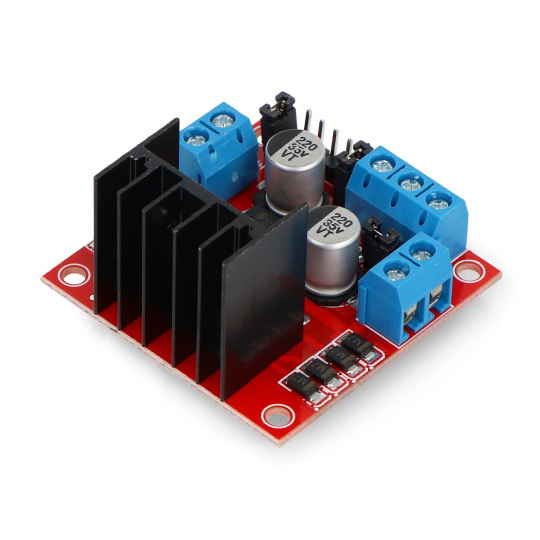

L298N - двоканальний контролер двигуна - модуль 12 В/2 А
498 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2175524385
Опис продукту: L298N - двоканальний контролер двигуна - модуль 12 В / 2 А
Модуль з популярним контролером L298N, який дозволяє керувати напрямком обертання та швидкістю двох двигунів постійного струму. Завдяки гвинтовим роз'ємам ARK, блок живлення та самі двигуни можна легко з'єднати, зкрутивши дроти разом за допомогою викрутки. Керуючі сигнали виводяться на популярні роз'єми Goldpin, що дозволяє підключати систему до плат розробки, таких як Arduino, за допомогою проводів. L298N - Підключення модуля до Arduino має бути відносно простим, завдяки інструкціям, доступним в Інтернеті.
| Для користувачів Arduino доступний модуль, який спрощує використання. |
L298N - двоканальний контролер двигуна - модуль 12 В / 2 А.
Відео, що описує роботу драйвера двигуна постійного струму H-подібного моста.
Технічні характеристики L298N
- Напруга живлення: 12 В
- Напруга живлення логічної частини: 5 В
- Вбудований стабілізатор напруги 5 В для живлення логічної частини, який можна відключити за допомогою перемички
- Максимальний вихідний струм: 2 А на канал
- Модуль дозволяє керувати двома двигунами постійного струму або одним кроковим двигуном.
- Виходи двигуна та входи живлення підключені до гвинтових роз'ємів ARK.
- Вхідні контакти логічної частини доступні на роз'ємах Goldpin з кроком 2,54 мм.
- Плата містить усі пасивні елементи, необхідні для коректної роботи контролера.
- Система має встановлений радіатор
- Розміри плати: 44 x 44 x 30 мм
Наша пропозиція також включає інтегральну схему L298.
Похідні варіанти
| Закріпити | Опис |
|---|---|
| +12 В | Напруга живлення двигуна. |
| +5 В | Живлення логічної частини після стабілізатора - активне після зняття перемички 5V. |
| ЗЕМЛЯ | Маса системи |
| ВИХІД1, ВИХІД2 | Виходи каналу двигуна A |
| ВИХІД3, ВИХІД4 | Виходи каналу B двигуна |
| ЄНА | ШІМ-сигнал для керування швидкістю обертання двигуна А. За замовчуванням підключений до 5В через перемичку - означає, що двигун працює на максимальній швидкості. |
| ВХІД1, ВХІД2 | Керування напрямком каналу A |
| ЕНБ | ШІМ-сигнал для керування швидкістю двигуна B. За замовчуванням підключений до 5V через перемичку - означає, що двигун працює на максимальній швидкості. |
| ВХІД3, ВХІД4 | Керування напрямком каналу B |
Таблиця істинності контролера L298
ВХІД1 / ВХІД3 | ВХІД2 / ВХІД4 | Виходи двигуна |
|---|---|---|
хвороба | хвороба короткий | Двигун обертається за годинниковою стрілкою з максимальною швидкістю, встановленою за допомогою ШІМ (відмінною від 0). |
| хвороба короткий | хвороба високий | Двигун обертається з максимальною швидкістю, встановленою ШІМ (відмінною від 0) проти годинникової стрілки. |
| хвороба короткий | хвороба короткий | При подачі високого рівня на вхід ШІМ - швидке гальмування двигунів (швидка зупинка). |
| хвороба високий | стан високий | При подачі високого рівня на вхід ШІМ - швидке гальмування двигунів (швидка зупинка). |
| хвороба високий | хвороба високий | При подачі низького рівня на вхід ШІМ - вільне гальмування (м'яка зупинка). |
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Кількість каналів | 2 |
| Напруга живлення від | 5,0 В |
| Подавайте напругу на | 12,0 В |
| Поточна ефективність | 2 А |
| Тест | 3 |
| Вага паковання | 0,025 кг |
| Висота паковання | 11,5 см |
| глибина паковання | 2,7 см |
| Ширина паковання | 9,8 см |
- Ціна: 498 ₴
