Опис продукту: M3H550 - триканальний контролер двигуна постійного струму 22 В / 1,7 А - щит для Raspberry Pi - зібраний - Pololu 5071

Контролер у вигляді оверлея, що дозволяє керувати двигунами постійного струму з мінікомп'ютера Raspberry Pi черезІнтерфейс I2CМодуль може підтримувати максимумтри двигуниживлення від напругивід 1,8 В до 22 ВМаксимальний вихідний струм на двигун становить1,7 А, з можливістю кількасекундних стрибків струму до 5 А. Користувач може підключити кілька контролерів до однієї шини I2C та розширити проєкт додатковими двигунами. Комплект включаєповністю зібраний чохол.

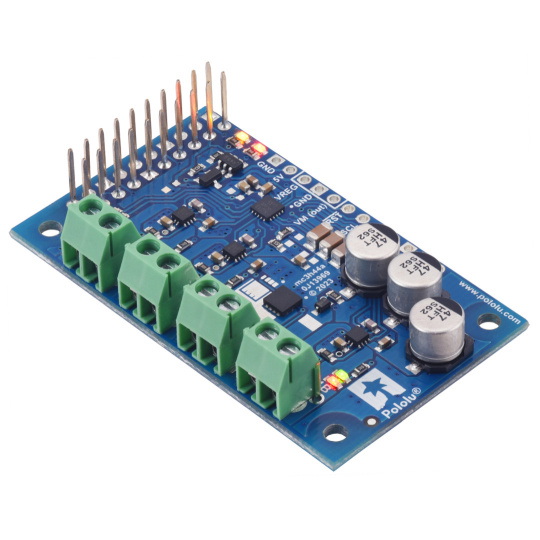

M3H550 - триканальний контролер двигуна постійного струму 22 В / 1,7 А - щит для Raspberry Pi - зібраний - Pololu 5071.

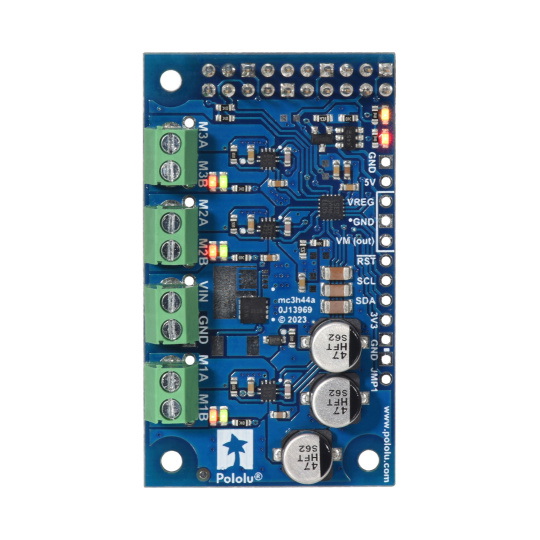

Розпіновка контролера M3H550.

Основні характеристики контролера M3H550

• Керування трьома двигунами постійного струму
• Щит Raspberry Pi
• Можливість підключення кількох контролерів до однієї шини та розширення проекту додатковими двигунами
• Захист від зворотної напруги на блоці живлення двигуна до 20 В
• Додаткова циклічна перевірка надлишковості (CRC)
• Налаштовувані параметри трафіку:
  • максимальне прискорення/уповільнення
  • початкова швидкість
  • затримка у зміні напрямку
• Вісім варіантів частоти ШІМ від 1 кГц до 80 кГц
• Захист у разі втрати з'єднання
• Налаштовувана автоматична реакція на помилки
• Вимірювання напруги живлення двигуна (VIN)
• Захист від зворотного струму від двигунів
• Інформаційні світлодіоди

Технічні характеристики контролера M3H550

• Кількість каналів: 3
• Напруга живлення: від 1,8 В до 22 В
• Робоча напруга логічної частини: від 3 В до 4,9 В (5 В не рекомендується)
• Безперервний струм: 1,7 А
• Максимальний миттєвий струм: 5 А
• Частота ШІМ: від 1 кГц до 80 кГц
• Розміри: 32,5 x 56 мм
• Вага: 8 г

Вміст набору

• M3H550 - триканальний контролер двигуна постійного струму 22 В/1,7 А - щит для Raspberry Pi - зібраний - Pololu 5071
• Комплект прокладок, гвинтів та гайок M2,5 x 11 мм

Елементи, що входять до комплекту.
