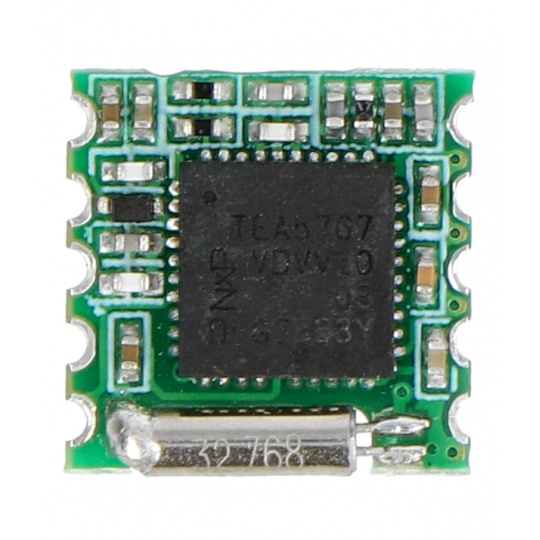

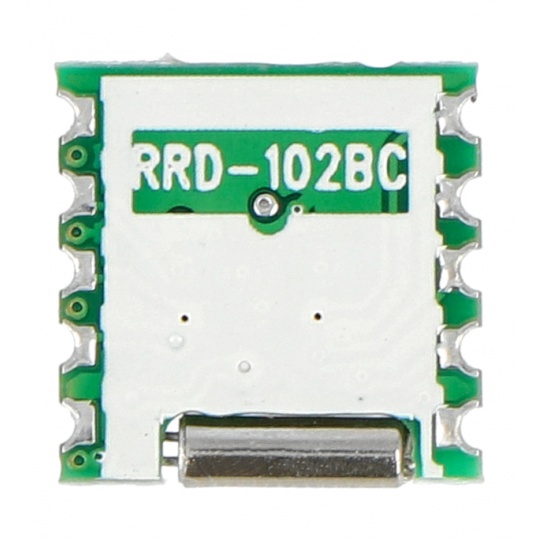

Модуль стерео FM-радіоприймача TEA5767 I2C

Опис продукту: Модуль стереорадіоприймача TEA5767 I2C FM

Цей модуль дозволяє вам зібрати повнофункціональний радіоприймач. Він працює через шину I2C та живиться відвід 2,5 В до 5,5 ВВін має високу чутливість завдяки вбудованому малошумному підсилювачу. Сумісний з Arduino, AVR та Raspberry Pi, серед інших.

Специфікація

• Напруга живлення: від 2,5 В до 5,5 В
• Струм живлення: 15 мА
• Модуляція: FM
• Смуга пропускання: від 70 МГц до 108 МГц
• Вбудований кварцовий резонатор: 32,768 кГц
• Інтерфейс зв'язку: I2C
• Крок між штифтами: 2 мм
• Розміри: 11,2 x 11,2 мм

Деталі в документації.

Розпіновка

Схема має паяльні виводи для поверхневого монтажу SMD. Крок між виводами становить 2 мм.

FM - частотна модуляція

Більшість сучасних радіоприймачів працюють з використанням частотної модуляції (ЧМ), яка замінила амплітудну модуляцію (АМ). Цей тип модуляції передбачає накладання модулюючого сигналу на несучий сигнал. Результуючий сигнал потім змінює свою частоту. На відміну від АМ-модуляції, ЧМ-модулюючий сигнал має постійну частоту, але змінну амплітуду. Чим вища амплітуда модулюючого сигналу, тим вища частота результуючого сигналу.

Інтегральна схема TEA5767HN

Серцем модуля FM-радіоприймача є спеціалізована інтегральна схема TEA576HN від NXP. Це інтегрована система передавача та приймача, а також схеми, що стабілізують прийом та передачу сигналу. Система не потребує додаткового калібрування та працює з мінімальною кількістю компонентів, які знаходяться на готовій платі модуля. Радіоприймач можна налаштувати на FM-діапазон, що транслюється в Європі, США та Японії.
