Датчик концентрації пилу/частинок - монітор чистоти повітря PM2.5 - GP2Y1010AU0F

Опис продукту: Датчик концентрації пилу/частинок - монітор чистоти повітря PM2.5 - GP2Y1010AU0F

Датчик пилу дозволяє контролювати якість повітря. Оснащений датчиком з чутливістю від 0,5 В до 0,1 мг/м³, наприклад, сигаретного диму. Система живиться напругою від 0,3 В до 7 В та з’єднується через аналоговий сигнал.

Датчик концентрації пилу/частинок - монітор чистоти повітря PM2.5 - GP2Y1010AU0F.

Підключення датчика

Датчик має шість контактів, їх опис є в таблиці.

Технічні характеристики датчика якості повітря

• Напруга живлення: від 0,3 В до 7 В
• Споживання струму: 20 мА
• Чутливість: 0,5 В при 0,1 мг/м³
• Зв'язок: аналоговий сигнал
• Робоча температура: від -10°C до 65°C

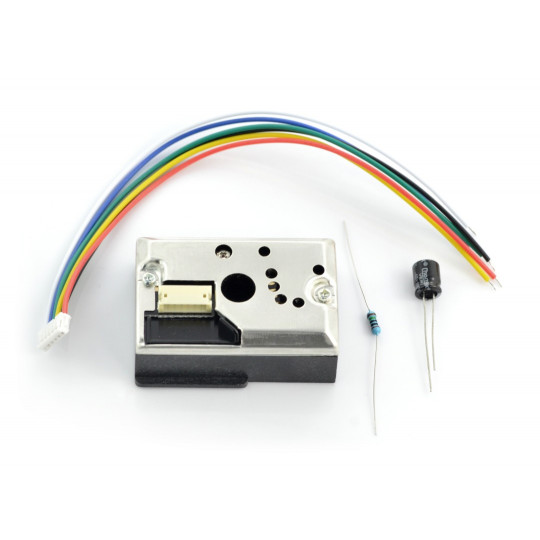

• Комплект включає з'єднувальний кабель, резистор 150 Ом та конденсатор ємністю 220 мкФ.
• Розміри плати: 46 x 34 x 18 мм

Пропозиція також включає адаптер, який дозволяє безпосередньо підключити датчик до плати Arduino.

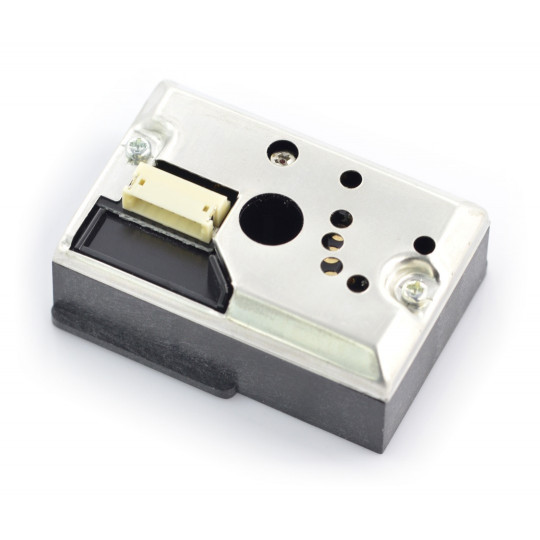

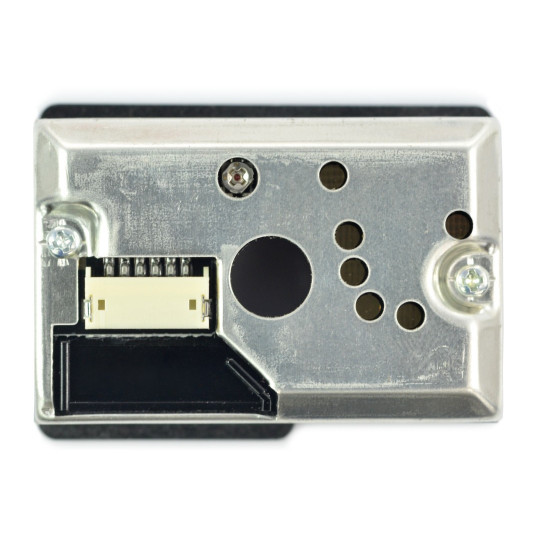

Датчик GP2Y1010AU0F - конструкція та принцип роботи

Монітор якості повітря GP2Y1010AU0F – це оптичний датчик, який виявляє наявність пилу в повітрі. Чутливий елемент датчика має вбудований інфрачервоний діод та діагональний фототранзистор. Датчик виявляє світло, відбите від частинок пилу в повітрі, а також дуже дрібні частинки, такі як смола, що міститься в сигаретному димі. Крім того, датчик GP2Y1010AU0F може розпізнавати дим і відрізняти його від пилу завдяки вбудованому стандарту імпульсної вихідної напруги.

Перешкоди під час вимірювання

Незважаючи на те, що датчик GP2Y1010AU0F, який призначений для контролю чистоти повітря, має дуже хороші властивості з точки зору точності вимірювання, у сильно запиленому середовищі існує ризик помилкового вимірювання через пил, що прилипає до поверхні виявлення датчика. Якщо на поверхні з'являється надлишок пилу, датчик необхідно очистити стисненим повітрям. Крім того, переконайтеся, що датчик не забруднений липкими та маслянистими речовинами. Датчики чистоти повітря OEM - хороший вибір!
