Додаткова пам'ять EEPROM - I2C Qwiic - 512 кб - SparkFun COM-18355

Опис продукту: Додаткова пам'ять EEPROM - I2C Qwiic - 512 кб - SparkFun COM-18355

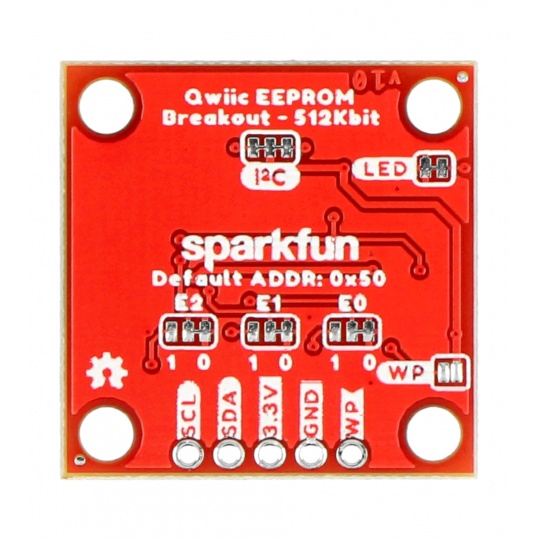

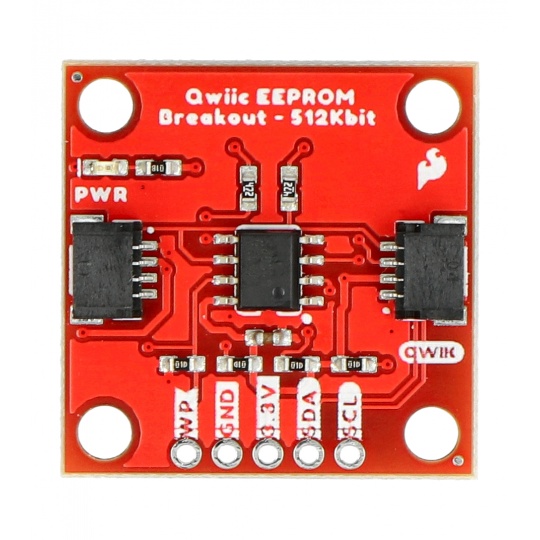

Плата, створена SparkFun, оснащена додатковою пам'яттю EEPROMКАТ24C512Плитка з512 кб (64 кб)Пам'ять EEPROM можна використовувати з модулями, які не мають вбудованої оперативної пам'яті, такими як мікросхеми SAMD21. Модуль з пам'яттю EEPROM може зберігати дані GPS та налаштування користувача, які необхідно підтримувати між передачею ескізів. Модуль використовує інтерфейс для зв'язку.I2Cчерез роз'ємКвіікабо шпильки на дошці.

CAT24C512 — це флеш-пам'ять EEPROM об'ємом 512 КБ, організована як 65 536 слів по 8 біт зі 128-байтовим буфером запису сторінок. Вбудований ECC (код виправлення помилок) робить пам'ять придатною для високонадійних застосувань. Пристрій також має такі характеристики:захист від записущо призупиняє операцію запису, витягуючи штифтВПу високий стан. Адресні контакти дозволяють підключити до восьми систем CAT24C512 до однієї шини I2C. Адресу I2C можна вибрати за допомогою відповідної перемички на платі.

Штифти дошки

Модуль SparkFun з додатковою пам'яттю EEPROM взаємодіє через інтерфейс I2C, використовуючи роз'єм Qwiic або вбудовані контакти. Крім того, модуль має захист від перезапису даних у пам'яті.

• WP - контакт, підключений до високого рівня, захищає модуль від запису даних.
• GND – заземлення системи.
• 3,3 В - напруга живлення 3,3 В.
• SDA - лінія передачі даних шини I2C.
• SCL - лінія тактової частоти шини I2C.

Специфікація модуля пам'яті EEPROM

• Чіп: CAT24C512
• Напруга живлення: 3,3 В
• Місткість: 512 кб
• Споживання енергії:
• при зчитуванні: 1 мА
• під час запису: від 1,8 мА до 2,5 мА
• Буфер запису: 128 байт
• Витривалість: 1 000 000 циклів програмування/стирання
• Зберігання даних: до 100 років
• Захист від запису
• Адреса I2C (7-бітна):
• за замовчуванням: 0x50
• налаштовується: 0x51, 0x52, 0x53, 0x54, 0x55, 0x56, 0x57
• 2 роз'єми Qwiic
