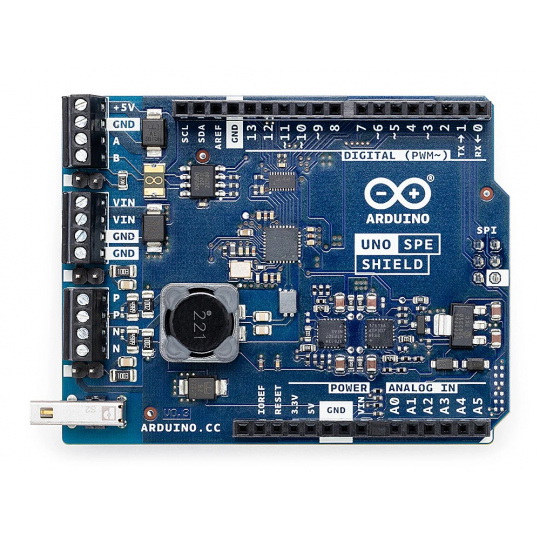

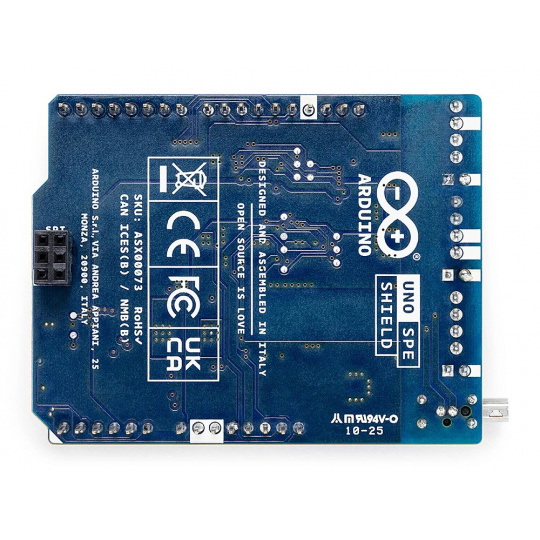

Arduino Uno SPE Shield - Ethernet щит з RS485 і PoDL для Arduino Uno - Arduino ASX00073

Опис продукту: Arduino Uno SPE Shield - Ethernet-щит з RS485 і PoDL для Arduino Uno - Arduino ASX00073

Arduino Uno SPE Shield — це універсальний щит, призначений для полегшення підключення до промислових систем зв’язку. Завдяки технологіїОднопарний Ethernet (10BASE-T1S)та вбудованийRS485, shield забезпечує високошвидкісну передачу даних та живлення по одному кабелю, що знижує витрати на встановлення та пришвидшує реалізацію проекту. Це ідеальне рішення для проектів, пов'язаних з промисловою автоматизацією, Інтернетом речей та модернізацією. Shield єсумісний з платами Arduino Uno R3, R3 SMD, Uno WiFi Rev2, R4 WiFi та R4 Minima, що спрощує інтеграцію із сучасними системами та старішими пристроями за допомогою гвинтових роз'ємів.

Arduino Uno SPE Shield - Ethernet-шилд з RS485 та PoDL для Arduino Uno - Arduino ASX00073.

Модуль забезпечує високошвидкісну передачу даних та живлення по одному кабелю завдяки 10BASE-T1S Single Pair Ethernet (SPE) з підтримкою технології Power over Data Line (PoDL).

Основні характеристики накладки

• Однопарний Ethernet (SPE):швидка передача даних зі швидкістю до 10 Мбіт/с по одному кабелю
• RS485:підтримка застарілих систем зі швидкістю передачі до 20 Мбіт/с, ідеально підходить для зв'язку на великі відстані
• PoDL:живлення пристроїв через кабель Ethernet (Power over Data Line), що спрощує встановлення
• Легкість інтеграції:сумісність з платами Arduino Uno та доступ до повного спектру контактів GPIO
• Підтримка кількох інтерфейсів:підтримує цифровий ввід/вивід, аналогові входи, I2C, послідовний порт та ШІМ

Сумісність та розпіновки

Розроблено щит Arduino Uno SPEдля використання з платами Arduino Uno R4 (WiFi, Minima) та іншими платами формату UnoДякую.гвинтові з'єднанняВи можете легко підключити промислові пристрої до однопарних портів Ethernet та RS485. Екранзабезпечує доступ до повного спектру контактів GPIO, що дозволяє використовувати всі функції вашого Arduino. Крім того, пристрій підтримуєнизка інтерфейсів, включаючи I2C та ШІМ, що підвищує його універсальність.

Схема розпіновки.

Вбудований інтерфейс RS485 забезпечує безперешкодну інтеграцію зі старими системами.

Програмне забезпечення та підтримка

Arduino Uno SPE Shield єповністю підтримується програмним забезпеченням Arduino IDE, що дозволяє легко програмувати та конфігурувати. Він також доступнийвиділена бібліотека Arduino для підтримки однієї пари Ethernet і RS485, що значно прискорює реалізацію проекту. дякуювідкритий кодви маєте повний контроль над тим, як працює щит, що дозволяє швидко адаптувати його до конкретних потреб вашого проекту. Крім того, доступні такі інструменти, якArduino CLI і Cloud Editor, які підтримують розробку програм у хмарі та локально.

Практичне застосування

Arduino Uno SPE Shield добре працюватиме в багатьох промислових і IoT-додатках, таких як:

• Промислова автоматизація: з'єднання датчиків, виконавчих механізмів і пристроїв з промисловими системами по одній лінії зв'язку
• Smart Grid: надсилання даних з лічильників енергії та інверторів до хмари та інтеграція з пристроями старого покоління, що працюють на RS485
• Автомобільні системи: підключення систем ADAS, інформаційно-розважальних пристроїв і пристроїв керування через Ethernet з моніторингом старих компонентів через RS485
• Розумні будівлі: інтеграція систем освітлення, вентиляції, вентиляції та кондиціонування та безпеки в одній центральній системі управління
• IoT прототипування: створення пристроїв Інтернету речей з підтримкою сучасних технологій Ethernet та старіших пристроїв RS485

Щит був розроблений для зручності використання з сімейством Arduino Uno.

Shield — це рішення «підключи та працюй», яке підтримується спеціальною бібліотекою Arduino.

Технічні характеристики плати SPE для Arduino Uno

• Модель: ASX00073
• Сумісність: Arduino Uno R3, Uno R3 SMD, Uno WiFi Rev2, Uno R4 WiFi та Uno R4 Minima
• Зв'язок: Однопарний Ethernet (10BASE-T1S), RS485
• Однопарний Ethernet-контролер: LAN8651B1 (Microchip)
• Швидкість передачі SPE: 10 Мбіт/с
• Максимальна відстань: 25 м (багатоточковий)
• Топологія: до 8 вузлів
• Приймач-передавач RS485: XR33058IDTR-F (MaxLinear)
• Швидкість передачі: 20 Мбіт/с
• Зв'язок: напівдуплексний
• Максимальна відстань: 1200 м
• Топологія: до 80 вузлів
• USB-джерело живлення: 5 В постійного струму
• Зовнішнє джерело живлення: від 6 В до 24 В постійного струму
• Джерело живлення PoDL: від 6 В до 24 В постійного струму
• Максимальний робочий струм: 2 А
• Діапазон робочих температур: від -40°C до 85°C
• Розміри: 68,85 x 53,34 мм

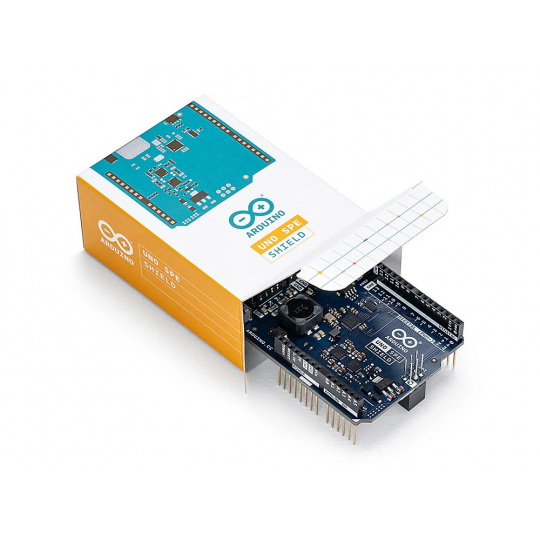

Вміст набору

• 1x плату SPE для Arduino Uno
