Опис продукту: S18V20F5 - підвищувальний/знижувальний перетворювач - 5 В 2 А

Сімейство перетворювачів S18V20F характеризуєтьсяширокий діапазон вхідної напругивід 3 до 30 В. Вихідна напруга - регульована 5 В або 9 В, 6 В, залежно від обраної моделі. ККД 80 - 90% та високий струмовий ККД до2 Ароблять ці системи застосовними в багатьох схемах, що живлять електронні проекти та пристрої.

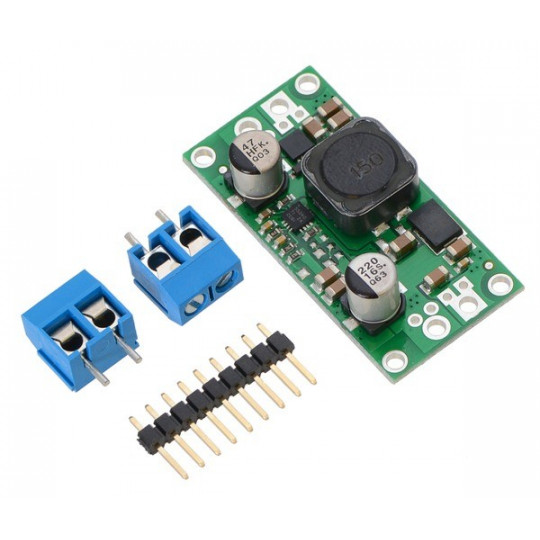

Комплект включає: модуль, роз'єми Goldpin 2,54 мм та роз'єми ARK для самостійного паяння.

Живлення від батареї

Виведення

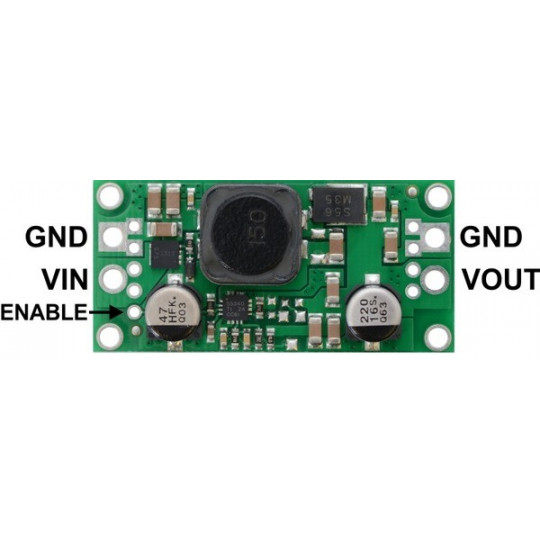

Модуль має чотири контакти:

• VIN-код-Вхідна напруга в діапазоні 3 В - 30 В. Якщо подавати нижчу напругу, модуль не ввімкнеться, вища напруга може пошкодити систему.
• ЗЕМЛЯ- Потенціал заземлення. Схема має два контакти GND, які з'єднані разом.
• ВИХІД-Регульована вихідна напруга: 5 В.
• УВІМКНУТИ- увімкнення системи. За замовчуванням модуль увімкнено - контакт ENABLE підтягнутий до джерела живлення через резистор.100 кОм. Для перемикання перетворювача в режим сну (низьке споживання струму) слід забезпечити низький стан, тобто напругу нижче 0,7 В. Струм у режимі сну визначається підтягувальним резистором виводу ENABLE, він коливається від 10 до 20 мкФ на кожен вольт напруги живлення. (Наприклад, при живленні 3 В це буде 30 мкА, 30 В - близько 500 мкФ).Якщо функція сплячого режиму не використовується, контакт ENABLE можна залишити відключеним.

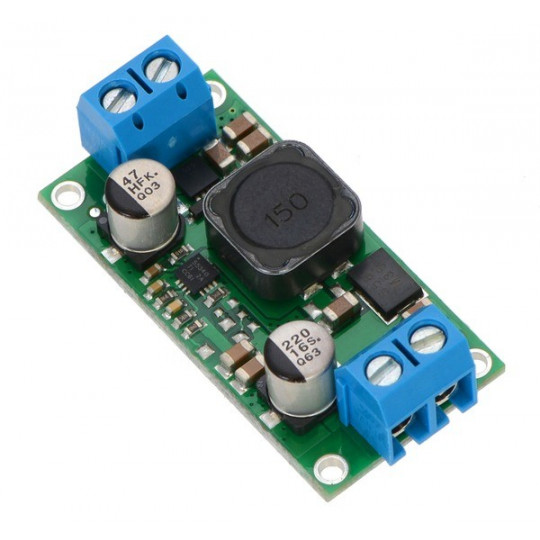

Підвищувальний/знижувальний перетворювач.

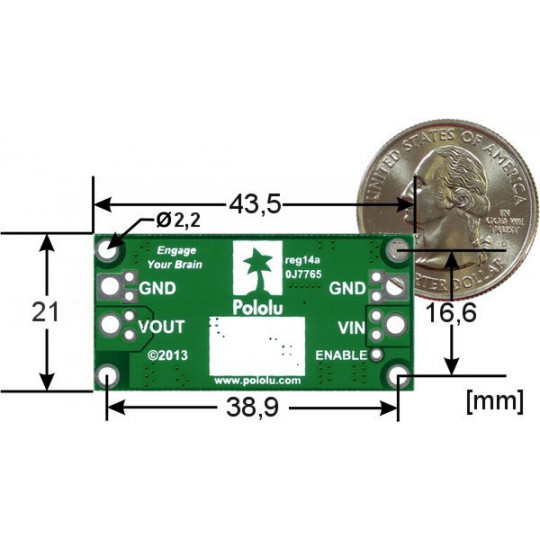

Розміри підвищувального/понижувального перетворювача.

Роз'єми мають відповідне маркування на платі. Комплект включає роз'єми Goldpin з кроком 2,54 мм та більші роз'єми ARK, які дозволяють встановлювати дроти за допомогою викрутки.

Модуль можна підключити до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати. Кріплення можливе через чотири отвори діаметром 2,2 мм, призначені для різьбових гвинтів M2 – отвори не мають різьби.

Ефективність системи

ККД визначається як відношення вхідної потужності до вихідної потужності (Pout/Pin). Цей параметр особливо важливий у системах з живленням від батарей, де вкрай важливо, щоб система працювала якомога довше на одному заряді. ККД перетворювача залежить від сили струму та вхідної напруги (див. діаграму нижче). В середньому він становить близько 80-90%, що дозволяє використовувати практично максимальну кількість енергії батареї.

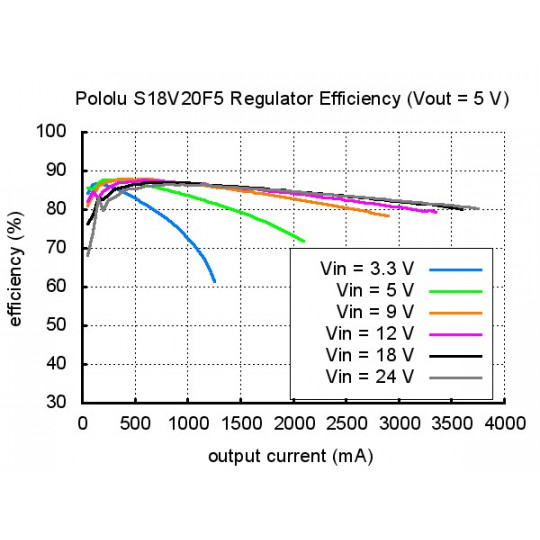

ККД системи як функція споживаного струму для різних вхідних напруг.

Вихідний струм проти вхідної напруги для різних вихідних напруг.

Вихідний струм

Максимальний струм, який може видавати системазалежитьвключаючи вхідну напругу та робочу температуру. Зв'язок між максимальним споживанням струму та вхідною напругою показано на рисунку нижче. Якщо робоча температура стає занадто високою, модуль автоматично відключить живлення.

Технічні характеристики перетворювача

• Вхідна напруга: від 3 В до 30 В
• Вихідна напруга: 5 В
• Точність вихідної напруги: 4%
• Максимальний вихідний струм: 2 А
• ККД 80 - 90%
• Споживання струму системою (струм спокою): 5 мА
• Можливість перемикання системи в режим очікування
• Вбудований захист від зворотного підключення напруги живлення
• Чотири монтажні отвори для гвинтів M2
• Контакти: 2,54 мм роз'єми Goldpin або роз'єми типу ARK (входять до комплекту для самостійного паяння)
• Розміри: 43,5 x 21 x 9,7 мм
• Вага (без роз'ємів): 7,5 г
