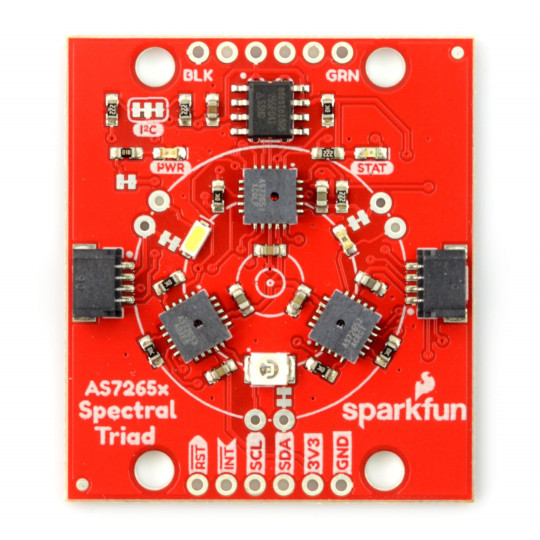

AS7265x - спектрофотометр (Qwiic) - SparkFun SEN-15050

Опис продукту: AS7265x - спектрофотометр (Qwiic) - SparkFun SEN-15050

Інспекційний датчик, також відомий як спектрофотометр. Модуль містить комбінованийтри датчикиспектральнийAS7265xз діодамиСвітлодіодний, УФ-світлодіоднийіІЧПлата містить такі датчики, як:AS72651, AS72652іAS72653і вони можуть розпізнавати світловід 410 нм (УФ) до 940 нм (ІЧ)Крім того, можна виміряти 18 окремих світлових частот з точністю 28,6 нВт/см.²та точністю +/- 12%. Система Qwiic дозволяє легко приєднати датчик до вашого проєкту без необхідності паяння.

Модуль зв'язується через I2C або UART зі швидкістю 15200 біт/с. Плата має роз'єм Qwiic для легкого підключення та отвори для паяння роз'ємів Goldpin.Датчик працює з напругою 3,3 В, для того, щоб підключити його до модуля, що працює на 5 В, слід використовуватиперетворювач напруги.

AS7265x - спектрофотометр (Qwiic) - SparkFun SEN-15050.

Підключення

Модуль має п'ять отворів для роз'ємів Goldpin з кроком 2,54 мм (не входять до комплекту, продаються окремо). Всі контакти відповідним чином позначені на платі.

Специфікація AS7265x - Спектрофотометр (Qwiic) - SparkFun SEN-15050

• Напруга живлення: 3,3 В
• Зв'язок: I2C / UART
• 18 частот виявлення світла від 410 нм до 940 нм
• Точність: 28,6 нВт/см²
• Точність: +/- 12%
• Пам'ять EEPROM: 4 Мб
• Вбудовані діоди:
• УФ: 405 нм
• Білий світлодіод: 5700k
• ІЧ-світлодіод: 875 нм
• Програмне керування кожним діодом та струмом
• Додаткове зовнішнє керування лампою або світлом
• Запрограмовано за допомогою останньої версії прошивки AMS
• Розміри: 46 x 41 мм

AS7265x - спектрофотометр (Qwiic) - SparkFun SEN-15050.

18-діапазонний датчик світлового випромінювання

Широкосмуговий спектрофотометр, призначений для аналізу оптичних спектральних компонентів у 18 вузьких піддіапазонах. Модуль працює аналогічно популярним кольоровим датчикам, але на відміну від них, він містить серію вузькосмугових фільтрів, які розділяють спектр на шість «кольорів» замість трьох. Кожен із трьох датчиків серії AS7265x має фільтри, проникні для різних довжин хвиль, що дозволяє об'єднаній інформації з усіх датчиків забезпечити набагато детальніше зображення оптичного спектру, ніж будь-який кольоровий датчик RGB.

Легкий в установці та використанні фотоспектрометр

Спектрофотометр AS7265x (Qwiic) - SparkFun SEN-15050 був розроблений для використання в домашніх спектроскопах. Тому рішення пристрою розроблені для забезпечення максимальної зручності та простоти використання. Збірку можна виконати за допомогою системи Qwiic, що виключає необхідність паяння. Спектрофотометр живиться від напруги 3,3 В (така вихідна напруга доступна, наприклад, у мінікомп'ютерах Raspberry Pi).

Від колориметрії до хімічного аналізу

AS7265x - спектрофотометр (Qwiic) - SparkFun SEN-15050 підтримує не тільки видиме світло - діапазон чутливості модуля поширюється від ближнього інфрачервоного (ІЧ) до початкового ультрафіолетового (УФ) діапазону. Модуль містить три вбудовані світлодіодні освітлювачі (білий, ІЧ та УФ).

У пристрої, що використовує представлений спектрофотометр, схема зовнішньої оптичної системи залежить від застосування. Якщо прилад працюватиме у відбивному режимі, зразок досліджуваного матеріалу слід «показати» датчику з увімкненим освітлювачем, що дасть можливість вимірювати відбите світло. Класичні спектрофотометри, які використовуються для хімічного аналізу на основі вимірювання коефіцієнта пропускання на окремих довжинах хвиль, вимагають проходження світла через зразок - у цьому випадку перемички на платі повинні бути зрізані, таким чином від'єднавши вбудовані діоди; потім зовнішній освітлювач можна підключити до спеціальних колодок, позначених як «лампочка».

Широке застосування фотоспектрометра SparkFun

Спектроскоп SparkFun можна використовувати для аналізу спектру прохідного або відбитого світла. Це дозволяє розпізнавати колір і навіть аналізувати хімічний склад об'єктів. Тому елемент відмінно підійде для наукових проектів, наприклад роботів або марсоходів.

Прилад оснащений трьома програмованими світлодіодами, які працюють в різних діапазонах електромагнітного випромінювання: ультрафіолетовому, видимому та інфрачервоному. При необхідності всі джерела світла можна відключити (наприклад, при аналізі світла, що проходить).
