Arduino Modulino Knob - модуль з поворотним енкодером та кнопкою - Qwiic - ABX00107

Опис продукту: Arduino Modulino Knob - модуль з поворотним енкодером і кнопкою - Qwiic - ABX00107

Modulino Knob - це інтелектуальний модуль, який поєднує в собі функціональністьповоротний енкодер з кнопкою, призначений для керування параметрами, навігації по меню та додавання фізичної взаємодії до електронних проектів. ОснащенийКодер PEC11J і мікроконтролер STM32C011, спілкується автобусомI2Cза допомогою з’єднувачаКвіік. Завдяки бібліотеці Modulino та сумісності з Arduino та MicroPython, це універсальний елемент будь-якої інтерактивної чи освітньої системи.

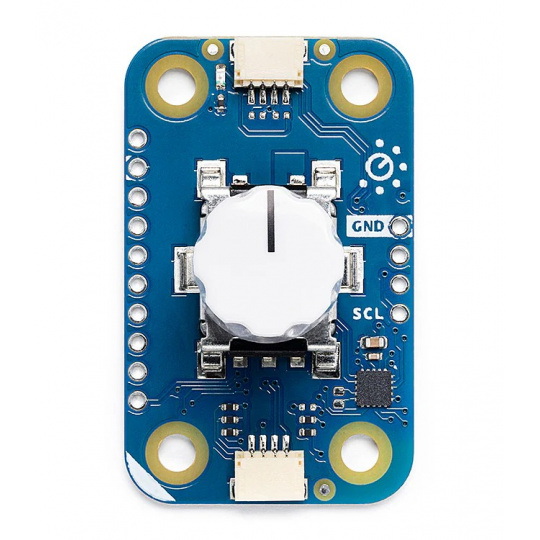

Arduino Modulino Knob - модуль з поворотним енкодером і кнопкою - Qwiic - ABX00107.

Поворотний енкодер із вбудованим перемикачем SPST.

Основні характеристики модуля

• Поворотний енкодер PEC11J з кнопкою: точний контроль вартості та взаємодія з кліками
• Зв'язок через I2C: з адресою за замовчуванням 0x76 (програмна змінна)
• Роз'єм Qwiicшвидке, безпечне та безпаяльне підключення до плат Arduino
• Паяні дроти: альтернатива з'єднанням Qwiic - GND, 3.3V, SDA, SCL
• Готові бібліотеки ModulinoПідтримка Arduino та MicroPython з прикладами та шаблонами
• Компактний розмір: розміри 41 x 25,36 мм, вага лише 8,5 г
• Вбудований мікроконтролер STM32C011: керує показниками пульсу та станом кнопок
• Підключи та працюйготовий до використання одразу після підключення кабелю Qwiic (входить до комплекту)

Продумане підключення та універсальні з'єднання

Ручка Modulino Knob взаємодіє з материнськими платами, такими як Arduino, черезІнтерфейс I2C, використовуючиРоз'єм Qwiicдля швидкого та безпроблемного підключення. Адресу за замовчуванням 0x76 можна легко змінити за допомогою програмного забезпечення, що дозволяє підключати кілька модулів до однієї мережі. Для індивідуальних проектів або прототипів макетних плат,припаяний GND, 3.3 В, SDA, SCL контакти, що забезпечує гнучкість встановлення та сумісність з різними апаратними рішеннями.

Схема розпіновки.

Ручка Modulino підключається через Qwiic до Arduino Uno R4 WiFi або інших сумісних плат. Також доступні контакти для паяння.

Кросплатформне керування та просте програмування

Ручка Modulino Knob підтримує різні середовищаІнтегроване середовище розробки Arduino, командний рядок ArduinoіХмара Arduino, пропонуючи готові приклади коду для зчитування положення енкодера та стану кнопки. Завдяки підтримціМікроПітон, модуль також є ідеальним вибором для освітніх застосувань та експериментальних проектів. ОфіційноБібліотека Модулінодозволяє швидко розпочати роботу навіть людям без досвіду — достатньо лише кількох рядків коду, щоб створити власний фізичний інтерфейс з ручкою.

Практичне застосування

Ручка Modulino – ідеальне рішення для проектів, що потребують інтерактивного керування параметрами – відрегулювання яскравостіЧиобсяг, післянавігація по менюта інтерфейси користувача. Його можна використовувати в пристроях Інтернету речей, аудіосистемах, автоматизації, навчальних іграх та багатьох інших інтерактивних додатках. Його можливості обертання та клацання роблять його одним із найуніверсальніших доступних елементів керування.

Технічні характеристики модуля

• Енкодер: PEC11J з кнопкою SPST
• Мікроконтролер: STM32C011F4
• Інтерфейс зв'язку: I2C (адреса за замовчуванням 0x76, програмна змінна)
• Роз'єм: Qwiic + контакти під пайку (GND, 3.3V, SDA, SCL)
• Напруга живлення: 3,3 В
• Сумісність: Arduino Uno R4 WiFi, Nano 33 BLE, Nano RP2040, Nano ESP32, Nano Matter та інші
• Розміри: 41 x 25,36 мм
• Вага: 8,5 г

Вміст набору

• Ручка Modulino ABX00107
• Кабель Qwiic 5 см

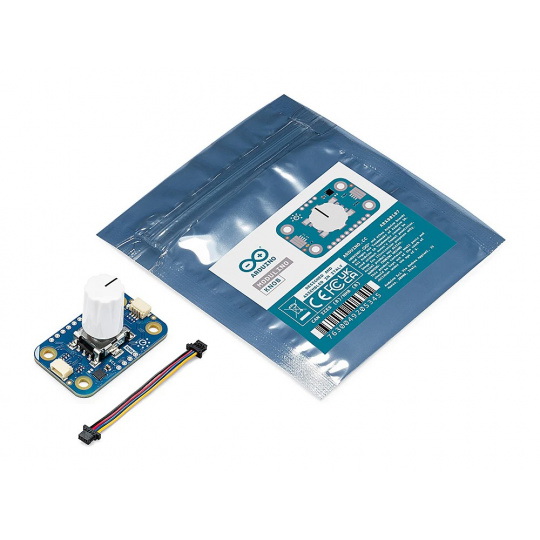

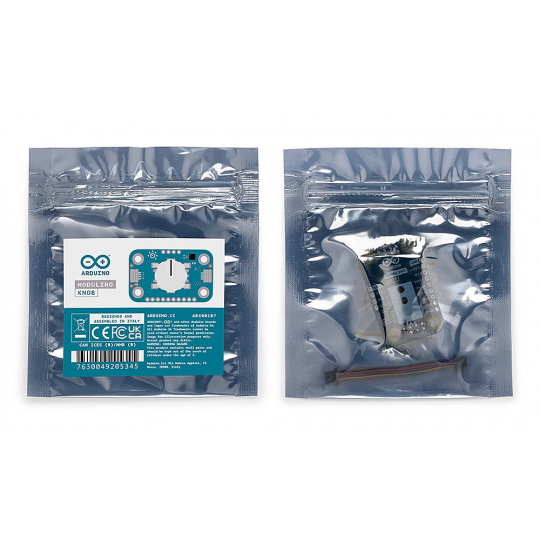

Елементи, що входять до комплекту.
