Світлодіодна стрічка RGBCW SK6812 - цифрова, адресна - IP65 60 світлодіодів/м, 18 Вт/м, 5 В - 5 м

Опис продукту: Світлодіодна стрічка SK6812 RGBW - цифрова, адресна - IP65 60 світлодіодів/м, 18 Вт/м, 5 В - 5 м

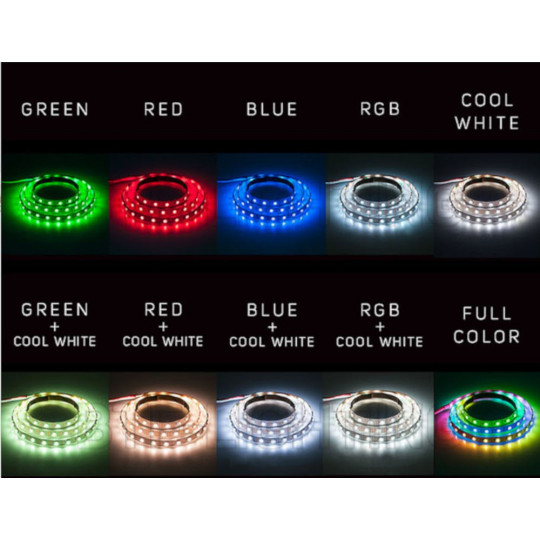

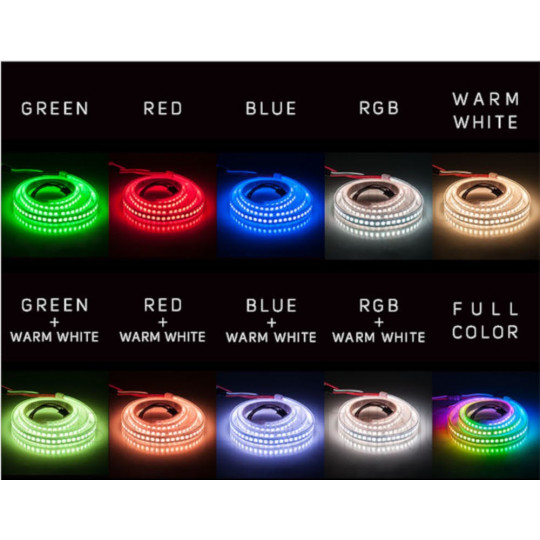

ІндивідуальноадресаRGBW-світлодіоди, розміщені в метровій смузі з щільністю60 діодів на метрОкрім кольорів RGB, пікселі також можуть випромінювати білий колір; кожен піксель може випромінювати колір з 32-бітної палітри. Для роботи модуля достатньо одного виводу мікроконтролера (наприклад, Arduino).

Діоди розташовані щільно на певній відстаніприблизно 12 мм, завдяки чому яскравість висока. Система живиться від напруги5 В, займає приблизно4 Аза метр (9 Вт). Ланцюг можна розрізати після кожного діода.

Опис підключення та розпіновки

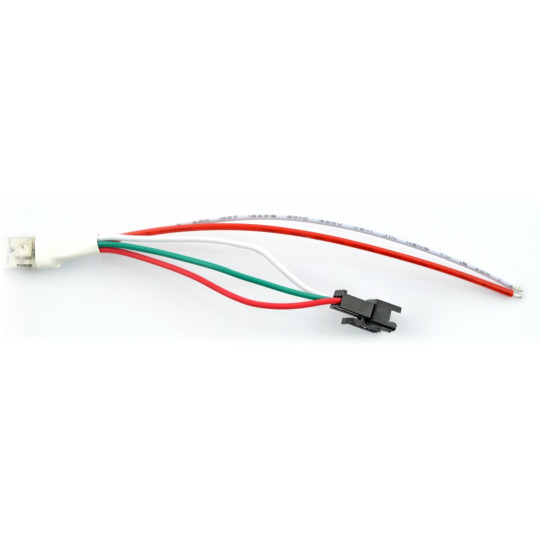

Пристрій має 3-контактний роз'єм, що складається з наступних контактів:

• GND (білий дріт) - вага модуля
• 5 В (червоний дріт)- напруга живлення, для однієї матриці слід підключати джерело зі струмовою здатністю не менше 4 А на кожен метр ланцюга
• DIN (зелений дріт)- цифровий керуючий сигнал від мікроконтролера

Встановлення бібліотеки Adafruit для Arduino

1. Завантажте бібліотеку, натиснувши кнопку
2. Розпакуйте завантажений ZIP-файл, в результаті має вийти папка, що містить файли: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h та інші підпапки.
3. Перейменуйте кореневу папку на: Adafruit_NeoPixel
4. Перемістіть всю папку до каталогу, що містить бібліотеки Arduino. За замовчуванням вона має знаходитися за адресою: /Documents/Arduino/Libraries
5. Перезапустіть середовище Arduino, бібліотека з'явиться в меню: Файл -> Приклади

Перший запуск - простий приклад

• Запустіть тестову програму, вибравши в середовищі Arduino:
  • Файл -> Приклади -> Adafruit_Neopixel -> простий
• Виберіть контакт, з якого будуть керуватися світлодіоди. За замовчуванням використовується контакт 6:
  • Рядок 11#визначення ПІН-коду 6
• Виберіть кількість пікселів, якими потрібно керувати. Значення за замовчуванням — 16:

• • Рядок 14#визначити НУМОРПІКСЕЛИ 16
• Завантажте програму на Arduino. Пікселі повинні вмикатися один за одним, до кількості, зазначеної в рядку 14.
• Якщо ви хочете змінити колір освітлення, введіть інші значення у функцію:
  • Рядок 40pixels.setPixelColor(i, pixels.Color(0,150,0))
    Компоненти RGB наведено в дужках, максимальне значення кожної з них дорівнює 255.
• Змінити швидкість спалаху окремих пікселів можна шляхом редагування значень:
  • Рядок 21int значення_затримки = 500;

Технічні характеристики ременя

• Напруга живлення: 5 В
• Потужність: 18 Вт/м²
• Споживання струму: приблизно 4 А на 1 метр гірлянди для одного діода, білий колір
• Використані діоди: RGBW SMD5050 LEDSK6812 (аналогічний WS2812B)
• Адресований піксель: 1 RGBW діод
• Температура білого кольору: холодний
• Стійкість до зовнішніх умов: IP65 (силіконове покриття)
• Ширина: 10 мм
• Довжина ланцюга: 5 м
