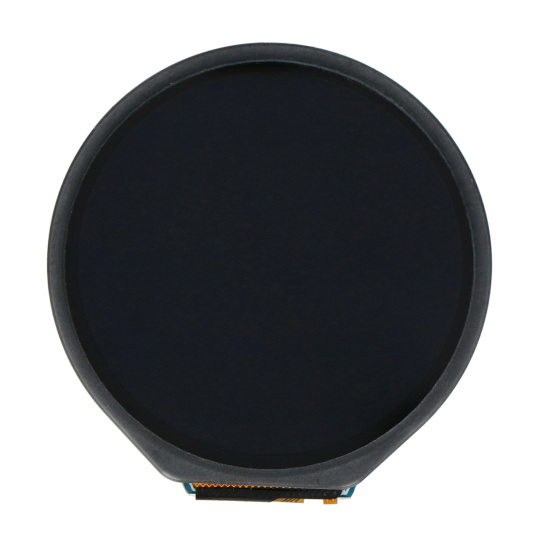

Сенсорний РК-дисплей IPS 1,28 дюйма, 240x240 пікселів - круглий - Waveshare 24155

Опис продукту: 1,28-дюймовий сенсорний IPS РК-дисплей 240 x 240 пікселів - круглий - Waveshare 24155

Круглий дисплей із сенсорною панеллю від Waveshare. Діагональ екрана1,28 дюйма, його роздільна здатність240 x 240 пікселів, може відображати зображення з кількістю 65 000 кольорів. Вбудований драйвер у комплекті.GC9A01та сенсорна система керуванняCST816Sякі правильно використовують комунікаціюSPI та I2CДисплей універсальний, сумісний з такими платами, як Raspberry Pi, Raspberry Pi Pico, Arduino та STM32. Його можна використовувати для різноманітних проектів, таких як екран смарт-годинника.

Сенсорний РК-дисплей IPS 1,28 дюйма, 240 x 240 пікселів - круглий - Waveshare 24155.

Основні характеристики дисплея

• IPS-РК-дисплей
• Сенсорна панель
• Діагональ 1,28 дюйма, роздільна здатність 240 x 240 пікселів
• 65 тисяч кольорів
• Чіткий та барвистий ефект відображення
• Швидка реакція на дотик
• Зв'язок через шини SPI та I2C
• Сумісність з Raspberry Pi, Raspberry Pi Pico, Arduino та STM32
• Вбудований контролер GC9A01 та сенсорний чіп керування CST816S

Приклад застосування

• Розумний годинник
• Центр управління
• Монітор датчика навколишнього середовища
• Дисплей монітора серцевого ритму
• Крокомір
• Індикатор швидкості руху

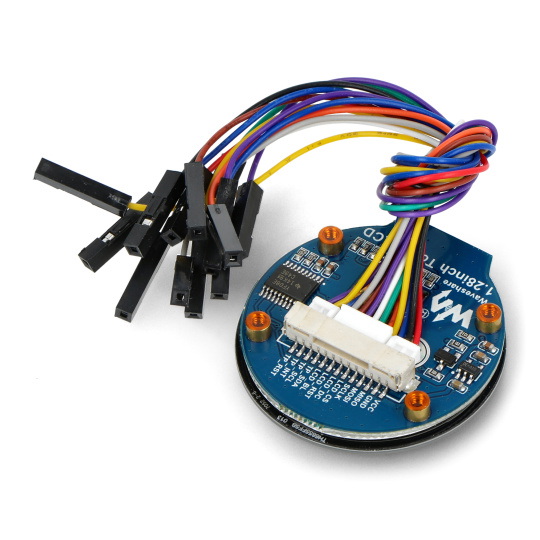

Підключення дисплея

Дисплей маєпохідні, які використовують кабелі для зручного підключення до вибраного контролера. Живиться від напруги 3,3 В/5 В

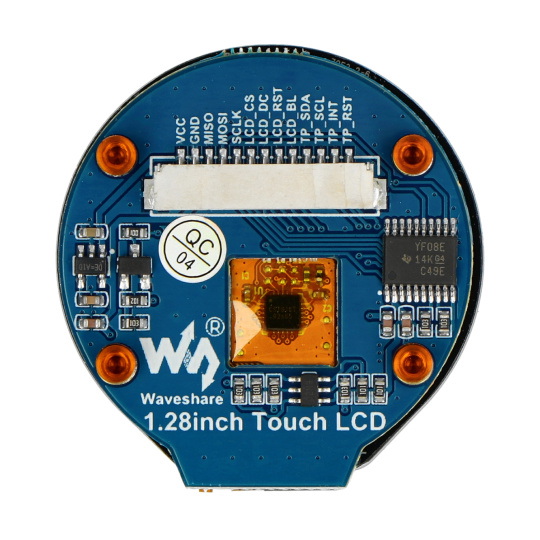

Опис розпіновки

• Віртуальний кредитний центр (VCC)- Джерело живлення 3,3 В / 5 В
• ЗЕМЛЯ- маса
• МІСО- Введення даних SPI
• МОСІ- Виведення даних SPI
• SCLK- Лінія синхронізації SPI
• LCD_CS- Вибір системи LCD (активується низьким станом)
• LCD_DC- Вибір даних/команд на РК-дисплеї (високий для даних, низький для команд)
• LCD_RST- Скидання РК-дисплея (активується низьким станом)
• LCD_BL- LCD підсвічування
• TP_SDA- Пін даних TP
• TP_SCL- Вивід годинника TP
• TP_INT- Вивід переривання TP
• TP_RST- Скидання TP (активується низьким рівнем сигналу)

Вміст набору.

Дисплей можна використовувати як екран смарт-годинника.

Технічні характеристики дисплея

• Виробник: Waveshare
• Тип дисплея: РК-дисплеї IPS
• Роздільна здатність: 240 x 240 пікселів
• Колірна гама: 65K RGB
• Контролер дисплея: GC9A01
• Контролер сенсорної панелі: CST816S
• Зв'язок: SPI, I2C
• Напруга живлення: 3,3 або 5 В
• Діаметр екрана: 32,4 мм
