Мікродатчик тиску SparkFun Qwiic - датчик тиску MPR - SparkFun SEN-16476

Опис продукту: Мікродатчик тиску SparkFun Qwiic - датчик тиску MPR - SparkFun SEN-16476

Мікродатчик тиску SparkFun Qwiicце мініатюрний модуль вимірювання тиску, оснащений п'єзорезистивним датчиком тиску25 фунтів на квадратний дюймвід Honeywell. Дозволяє виконувати калібровані вимірювання тиску в діапазонівід 60 мбар до 2,5 барДатчик видає 24-бітний цифровий сигнал I2C, який можна компенсувати в певному діапазоні температур для покращення продуктивності датчика, зменшення змін чутливості, впливу температури та нелінійності за допомогою вбудованої інтегральної схеми.

Вміст набору

• Мікродатчик тиску SparkFun Qwiic - датчик тиску MPR - SparkFun SEN-16476 - 1 шт.

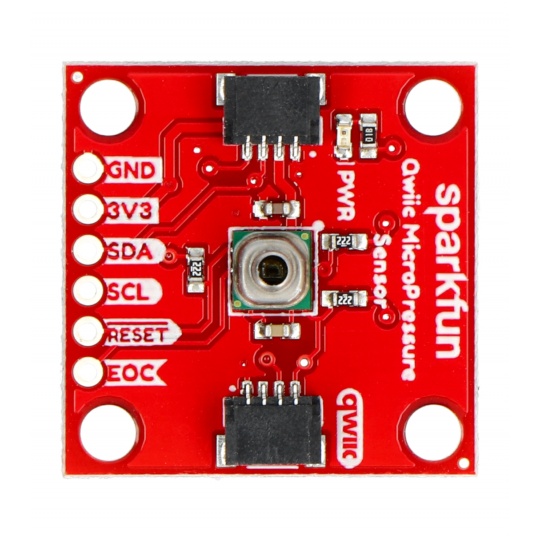

Мікродатчик тиску SparkFun Qwiic - датчик тиску MPR - SparkFun SEN-16476.

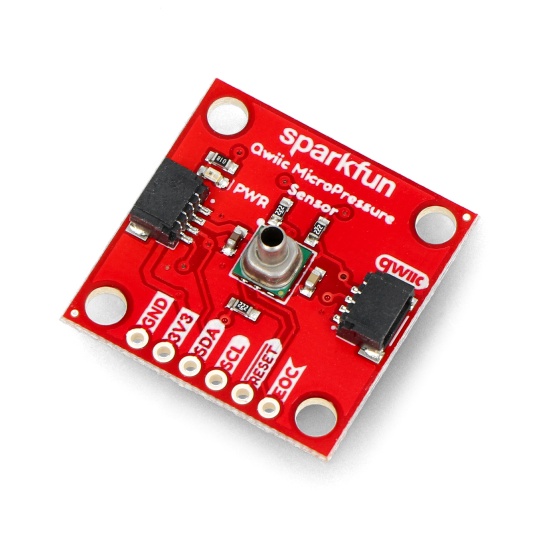

Плата оснащена двома роз'ємами Qwiic та паяльними майданчиками.

Застосування п'єзорезистивного датчика тиску

Датчики цього типу використовуються в медицині для моніторингу артеріального тиску або під час терапії негативним тиском. Вони також мають промислове застосування, таке як пневматичні гальмівні системи, газові лічильники та лічильники води, а також типові споживчі застосування, такі як кавоварки, зволожувачі повітря, пральні та посудомийні машини.

Технічні характеристики датчика мікропрецизій SparkFun Qwiic

• Модуль: тонометр
• Тип вимірювання: вимірювання абсолютного тиску
• Калібрування: Попереднє калібрування
• Діапазон каліброваного вимірювання тиску: від 1 до 25 фунтів на квадратний дюйм
• Робочий тиск: 25 фунтів на квадратний дюйм (172,37 кПа)
• Максимальний тиск: 60 фунтів на квадратний дюйм (413,69 кПа)
• Точність вимірювання: ±0,25%
• Діапазон температурної компенсації: від 0ºC до 50ºC
• Інтерфейс, адаптований до IoT (Інтернету речей)
• Роз'єм манометра: нержавіюча сталь
• Діаметр роз'єму: 0,1 дюйма (2,5 мм)
• Інтерфейс зв'язку: шина I2C
• Адреса I2C: 0x18
• 2 роз'єми Qwiic
• Напруга живлення: від 1,8 В до 3,6 В

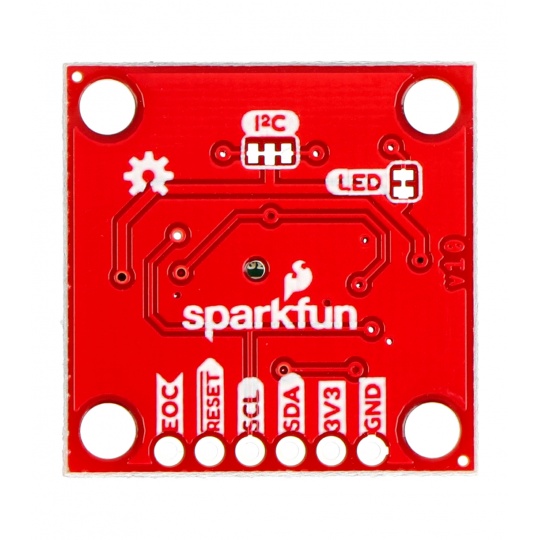

Мікродатчик тиску SparkFun Qwiic - вигляд ззаду.

Що таке Квіік?

Qwiic SparkFun — це екосистема, яка включає широкий спектр датчиків, виконавчих механізмів та спеціалізованих кабелів на базі I2C. Головною метою цього рішення є оптимізація процесу прототипування та підключення компонентів. Усі компоненти, що підтримують стандарт Qwiic, використовують один і той самий роз'єм – 4-контактний JST-роз'єм з кроком 1 мм. Це рішення зменшує обсяг місця, необхідного на друкованій платі, та захищає від з'єднань зі зворотною полярністю.
