Zamel Supla GBM-03 - модуль запобіжників - трифазний захист 3x500mA

Опис продукту: Zamel Supla GBM-03 - модуль запобіжників - трифазний захист 3 x 500 мА

Замель Супла ГБМ-03 ємодуль запобіжників, призначений для захисту електричних кілпроти збільшення струму вище допустимого значення. Будівництвозабезпечує захист трьох незалежних фазв одному компактному корпусі, встановленому на DIN-рейку (TH35), що економить місце в розподільному щиті. Модуль оснащенийтри запобіжники на 500 мАз можливістю заміни плавких вставок з максимальним струмом до6,3 АВидимий розрив у колі після видалення або перегорання запобіжника забезпечує швидке розпізнавання стану захисту.

Zamel Supla GBM-03 - модуль запобіжників - трифазний захист 3 x 500 мА.

Максимальний струм захисту становить 3 x 6,3 А для напруги 400 В.

Основні характеристики модуля

• Трифазний захист в одному корпусі:три незалежні запобіжники в одному модулі
• Компактні розміри:ширина лише 17,5 мм економить місце в розподільному щиті
• Запобіжники:Ø 5 x 20 мм, постачається в комплекті - 3 x 500 мА
• Максимальне значення безпеки:3 x 6,3 А для напруги до 400 В
• Безпечні з'єднання:роз'єми для кабелів з поперечним перерізом від 0,2 мм² до 2,5 мм²
• Легке складання:на стандартній рейці TH35

Монтаж та підключення модуля GBM-03

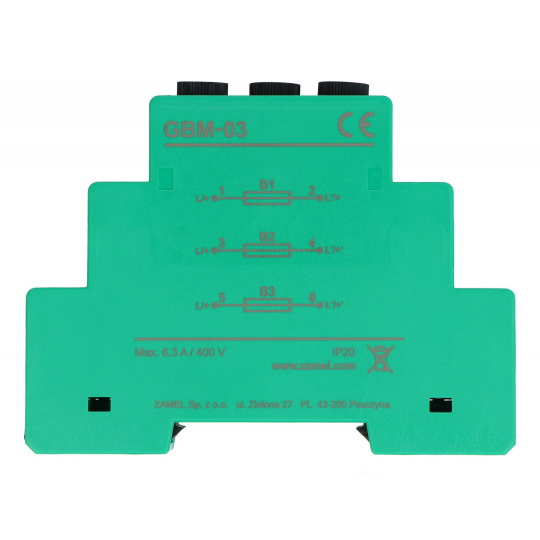

Встановлення GBM-03 виконується за кілька простих кроків іне потребує спеціальних інструментів, окрім викруткиМодуль монтується на DIN-рейку (TH35) у розподільному щиті. Підключення слід виконувати згідно зі схемою -кожен запобіжник має два призначені клеми(1-2, 3-4, 5-6). Дроти слід затягувати з моментом затягування 0,4 Нм, а запобіжні вставки слід вибирати відповідно до конкретної установки. Монтаж та обслуговування повинні виконуватися особами з відповідною кваліфікацією SEP, дотримуючись стандартів безпеки.

Практичне застосування

Модуль запобіжників GBM-03 – ідеальне рішеннядля установок, що потребують компактного та ефективного захистуВін добре працює в енергетичних моніторах (наприклад, MEW-01), лічильниках LEW-01 та реле ROW-02m та SRW-02m. Він ідеально підходить для захисту резервних кіл.у трифазних установках, захищаючи обладнання від наслідків коротких замикань та перевантажень.

Модуль підходить для монтажу на DIN-рейку.

Роз'єми дозволяють підключати кабелі з максимальним поперечним перерізом 2,5 мм².

Технічні характеристики модуля

• Номінальна напруга: від 230 В до 400 В змінного/постійного струму
• Максимальний струм вставки: 6,3 А
• Тип запобіжників: запобіжник Ø 5 x 20 мм
• Кількість запобіжників: 3
• Кількість клем: 6 (1-2, 3-4, 5-6)
• Тип роз'ємів: ліфт
• Поперечний переріз дроту: від 0,2 мм² до 2,5 мм²
• Момент затягування: 0,4 Нм
• Робоча температура: від -25°C до 50°C
• Ступінь захисту: IP20
• Категорія перенапруги: II
• Монтаж: на рейку TH35
• Робоче положення: будь-яке
• Розміри: 90 x 17,5 x 66 мм
• Вага: 0,047 кг

Вміст набору

• Модуль запобіжників GBM-03
