OLED-дисплей синього кольору 1.3'' (B) 128x64px SPI/I2C - прямі роз'єми - Waveshare 10451
748 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1310717697
Опис продукту: 1,3-дюймовий синій графічний OLED-дисплей (B) 128x64px SPI/I2C - прямі роз'єми
Синій OLED-дисплей з діагоналлю 1,3 дюйма та роздільною здатністю 128 x 64 пікселів. Екран базується на контролері SH1106, працює з напругою 3,3 В та 5 В, та з'єднується через SPI або I2C.
Ця версія має прямі роз'єми Goldpin, припаяні до неї, наша пропозиція також включає дисплей з кутовими роз'ємами.
Виробник надає та . |

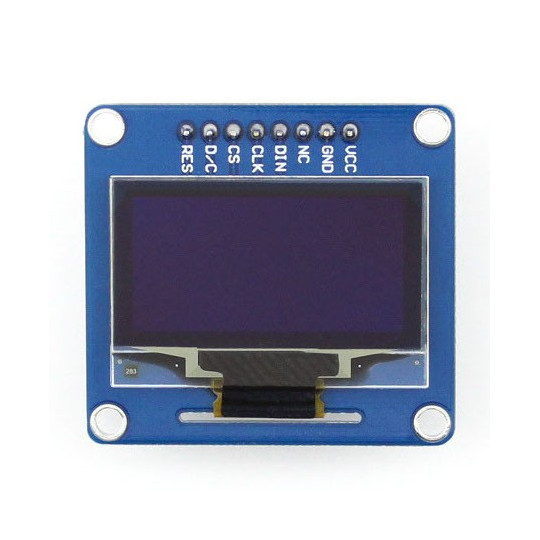

Підключення модуля
Модуль має впаяні прямі роз'єми із золотими контактами – крок 2,54 мм – та з'єднується через SPI або I2C. Опис окремих контактів наведено в таблиці.
| Закріпити | Символ | Опис |
|---|---|---|
| 1 | Віртуальний кредитний центр (VCC) | Напруга живлення від 3,3 В до 5,0 В. |
| 2 | ЗЕМЛЯ | Маса системи. |
| 3 | Північна Кароліна | Слід залишити непідключеним. |
| 4 | ДІН | Лінія даних інтерфейсу зв'язку SPI/I2C. |
| 5 | CLK | Тактова лінія інтерфейсу зв'язку SPI/I2C. |
| 6 | КС | Вибір пристрою шини SPI, активований низький рівень. |
| 7 | Податковий сертифікат | Вибір режиму роботи - низький означає відправку команд, високий - дані. |
| 8 | RES | Скидання системи, активовано низьким станом. |
Конфігурація дисплея

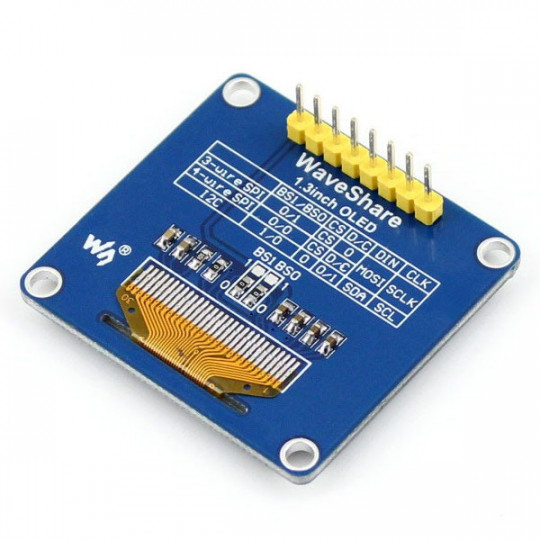

Шина зв'язку вибирається за допомогою перемичок BS0 і BS1, які знаходяться на задній частині плати. За замовчуванням дисплей працює в 4-провідному режимі SPI. Детальна інформація наведена в таблиці нижче.
Режим працювати | Закріпити BS0 | Закріпити BS1 | Функція ДІН | Функція СКК |
|---|---|---|---|---|
| 3-провідний SPI | 1 | 0 | МОСІ | SCLK |
| 4-провідний SPI | 0 | 0 | ||
| I2C | 0 | 1 | Адвентистська церковна ієрархія | СК |

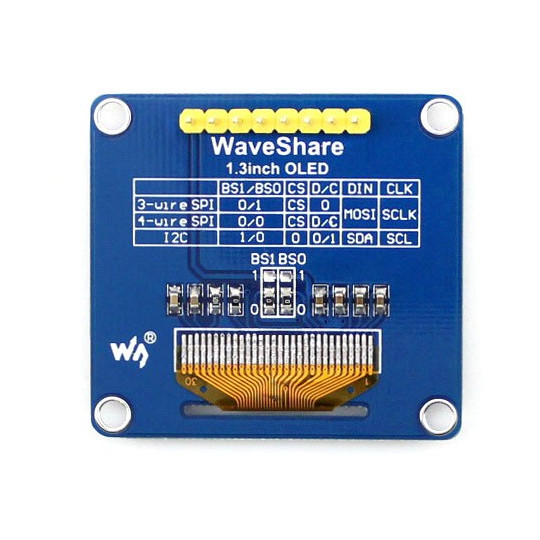

Перемичка для вибору режиму роботи розташована посередині модуля: BS1 та BS0.
Продукт, сумісний з Arduino Ви можете знайти його в інтернеті для користувачів Arduino. |
Технічні характеристики дисплея
- Робоча напруга: від 3,3 В до 5,0 В
- Драйвер: SH1106 (документація)
- Зв'язок: SPI/I2C
- Вибір режиму роботи за допомогою перемичок BS0 та BS1
- Тип дисплея: OLED
- Діагональ: 1,3 дюйма
- Роздільна здатність: 128 x 64 пікселів
- Кольори: синій
- Кут огляду: понад 160°
- Робоча температура: від -20 °C до 70 °C
- Паяні роз'єми Goldpin - крок 2,54 мм
- Розміри: 40,5 x 37,5 мм
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Розділений екран | 128 х 64 пікселі |
| Сенсорний екран | Немає |
| Тест | 4 |
| Екран — діагональ | 1.30 '' |
| Екран — інтерфейс | SPI + I2C |
| Екранний тип | OLED |
| Вага паковання | 0,009 кг |
| Висота паковання | 1,8 см |
| глибина паковання | 8 см |
| Ширина паковання | 8 см |
