BleBox ShutterBox v2.0 - контролер ролет 230 В WiFi - додаток для Android/iOS

Опис продукту: BleBox ShutterBox v2.0 - контролер ролет 230V WiFi - додаток для Android / iOS

Готовий модуль, що дозволяє керуватиелектричні жалюзічерез мережуWi-Fiз використаннямдодаток для смартфонівз будь-якої точки світу. Він працюєнапруга мережі 230 ВЩоб використовувати BleBox, просто налаштуйте пристрій через веббраузер. Пристрій маєгвинтові з'єднаннядля складання кабелю, невеликі розміри дозволяють закрити модульв електричній коробці. Після оновлення застосунку та контролера, ShutterBox забезпечує повну функціональність як для жалюзі з низьким енергоспоживанням (невеликі двигуни), так і для тих, що потребують потужнішого джерела живлення. Він також має функцію автоматичного калібрування з широким спектром виконавчих механізмів.

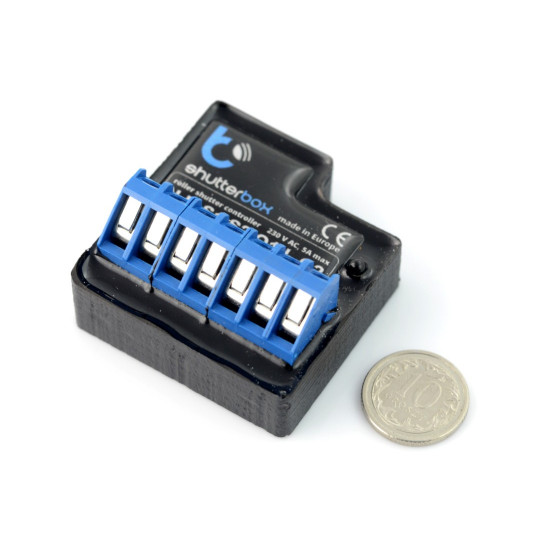

BleBox ShutterBox версії 2.0.

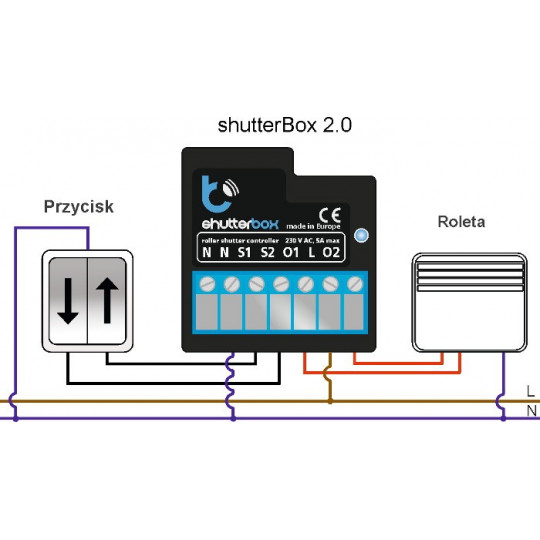

Схема підключення

Перед підключенням від’єднайте джерело живлення від кола, що живиться. Контролер слід встановити в місці, захищеному від зовнішніх впливів та доступу третіх осіб.

Схема підключення.

Модуль має шість гвинтових роз'ємів, до яких можна підключити дроти за допомогою викрутки:

• L- Живлення 230 В, позитивний полюс.
• N- блок живлення, нульовий провід - заземлення.
• 01- вихід 1 для підключення двигуна ролет.
• 02- вихід 2 для підключення двигуна ролет.

• С1- підключення зовнішнього вимикача для ролет.
• С2- підключення зовнішнього вимикача для ролет.

Модуль дозволяє контролюватиелектричні жалюзі через Wi-Fi за допомогою застосунку для смартфона.

Конфігурація

Для налаштування підключіться до бездротової мережі пристрою з назвою "gateBox-xxxxxxxx", де "xxxxxxxx" – серійний номер пристрою,потім скориставшись магазиномабовам потрібно завантажити додатокПісля запуску програми пристрій буде видно у верхній частині екрана зі знаком «+» поруч із назвою. Щоб спочатку налаштувати пристрій, натисніть на назву пристрою за замовчуванням.

Налаштування також можна виконати через веб-сайт. Для цього підключіться до бездротової мережі пристрою, потім просто запустіть веб-браузер і введіть IP-адресу пристрою:http://192.168.4.1З’явиться сторінка конфігурації, де вам потрібно буде вибрати вашу домашню мережу Wi-Fi та ввести пароль.

Технічні характеристики контролера ролет Wi-Fi

• Напруга живлення: 230 В змінного струму (мережа)
• Споживана потужність: менше 1 Вт
• Кількість підтримуваних жалюзі: 1
• Споживання струму навантаження: до 5 А
• Кількість записів: 2
• Підтримка електронних та механічних кінцевих вимикачів
• Тип входу: логічний, замкнутий на лінію N мережі живлення
• Стандарт зв'язку: μWiFi, сумісний з Wi-Fi 2,4 ГГц
• Тип передачі: двосторонній: зашифрований
• Режим роботи
• пряме підключення (як точка доступу),
• WiFi підключення через стандартний роутер,
• підключення з доступом з будь-якої точки світу через Інтернет
• Сумісні пристрої: iPhone, iPad, iPad Mini, Android, комп’ютери та мобільні пристрої з підтримкою HTML5
• Корпус виготовлений з безгалогенного поліуретанового складу - самозатухаючий для теплового класу B (130 °C)
• Розміри: 41 x 40 x 21 мм

Пристрій маєгвинтові роз'єми для складання кабелю, невеликі розміри дозволяють розмістити модуль в електричній коробкі.
