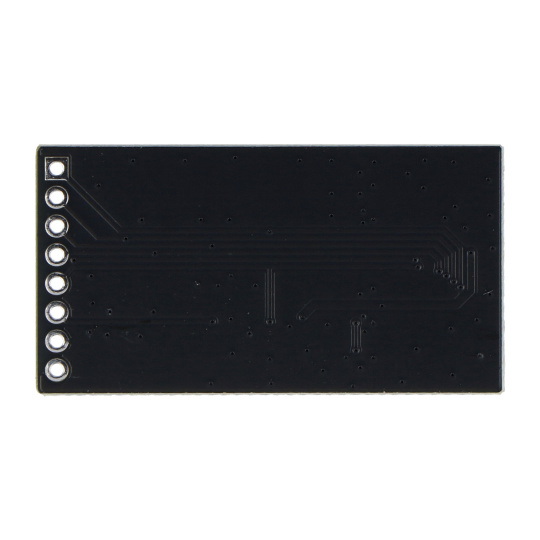

Плата ePaper Breakout - драйвер дисплея ePaper для Seeed Xiao - Seeedstudio 105990172

Опис продукту: Розділова плата ePaper - драйвер дисплея ePaper для Seeed Xiao - Seeedstudio 105990172

ePaper Breakout Board – це вдосконаленапластина розширення, створений з метою співпраці зДисплеї електронного паперуі серіяСіед Сяо. Оснащений24-контактний роз'єм FPC, забезпечує безперешкодне підключення та керування дисплеями електронного паперу. Додатково8-контактний роз'єм 2,54 ммдозволяє легко підключатися до будь-якого мікроконтролера, такого як Arduino Uno або Raspberry Pi, що робить його універсальним інструментом для багатьох проектів. Завдяки підтримцірізні розміри дисплеяЗавдяки підтримці електронного паперу від малого до великого розміру та безпаяльній підтримці різних модулів Xiao, ця плата ідеально підходить для широкого спектру застосувань. Розширення можна легко реалізувати в різних сценаріях, таких як електронні книги, панелі керування розумним будинком та електронні цінники в роздрібній торгівлі.

Плата ePaper Breakout - драйвер дисплея ePaper для Seeed Xiao - Seeedstudio 105990172.

Плата ePaper Breakout для серії Seeed Xiao дозволяє керувати дисплеями ePaper.

Особливості дошки для розбиття ePaper

• 24-контактний роз'єм FPC: забезпечує стабільне та надійне з’єднання з дисплеями ePaper.
• Гніздо Сяо: дозволяє використовувати Xiao як процесор, пропонуючи компактне та ефективне рішення для керування.
• 8-контактний роз'єм 2,54 мм: забезпечує гнучкість, дозволяючи підключення до будь-якого мікроконтролера.
• Підключи та працюйУсі контакти мають виводи, паяти не потрібно, що забезпечує легкість використання як для початківців, так і для експертів.
• Універсальне застосуванняПідходить для широкого спектру дисплеїв електронного паперу, від малих до великих розмірів.
• Сумісність з різними мікроконтролерамипідтримує інтеграцію з Arduino Uno, Raspberry Pi та іншими.

Використання продукту

• Цифрові вивіскиВикористовуйте дошку ePaper Breakout Board для створення динамічних та енергоефективних цифрових вивісок.
• Електронні книги: створіть власну персоналізовану електронну книгу з функціями, адаптованими до ваших потреб.
• Панелі керування розумним будинкомінтегруйте плату з вашою системою розумного дому, щоб отримати елегантну та сучасну панель керування.
• Електронні цінникистворити електронні цінники для ефективнішої та екологічнішої роздрібної торгівлі.
• Освітні інструментиРозробляти інтерактивні навчальні матеріали, які можна легко оновлювати.

Плата оснащена 24-контактним роз'ємом FPC.

Розташування елементів.

Розташування елементів на дошці

1. 24-контактний роз'єм FPC.
2. Роз'єм Xiao для підключення макетної плати Seeed Xiao.
3. Розширення вводу-виводу для підключення іншого контролера, такого як Arduino Uno або Raspberry Pi.

Підтримувані дисплеї eInk

• Електронний папір 1,54 дюйма - Dotmatix 200 x 200 пікселів
• Електронний папір 2,13 дюйма - Гнучкий монохромний 212 x 104 пікселів
• Електронний папір 2,13 дюйма - Чотириразовий 212 x 104 пікселів
• Електронний папір 2,13 дюйма - монохромний 122 x 250 пікселів
• Електронний папір 2,9 дюйма - одноколірний 128 x 296 пікселів
• Електронний папір 2,9 дюйма - чотириколірний 128 x 296 пікселів
• Електронний папір 4,2 дюйма - одноколірний 400 x 300 пікселів
• Електронний папір 5,65 дюйма - Sevencolor 600 x 480 пікселів
• Електронний папір 5,83 дюйма - одноколірний 648 x 480 пікселів
• Електронний папір 7,5 дюймів - одноколірний 800 x 480 пікселів

Підтримує різні розміри дисплеїв електронного паперу.

Розміри плити.

Технічні характеристики дошки для розгортання ePaper

• 24-контактний роз'єм FPC
• Роз'єм, сумісний з модулями Xiao
• Роз'єм з кроком 2,54 мм для підключення плат керування
• Похідний інтерфейс SPI
• Розміри: 41 x 22 мм
