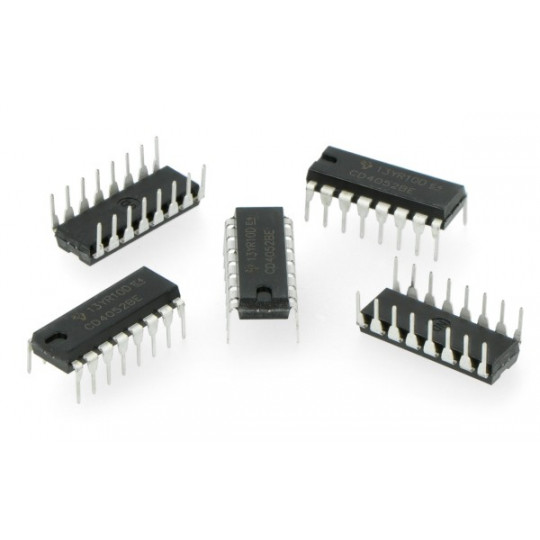

Аналоговий мультиплексор/демультиплексор 4052 - THT - 5 шт.

Опис продукту: Аналоговий мультиплексор/демультиплексор 4052 - THT

4-канальний аналоговий мультиплексор/демультиплексор у корпусі DIL-16 (DIP). Також доступне роз'ємне підключення.

Параметри:

• Напруга живлення: від 3 В до 18 В
• Кількість каналів 4
• Корпус DIL-16 (наскрізний отвір)
• Комплект містить 5 частин схем

Аналоговий мультиплексор/демультиплексор 4052 - THT - 5 шт.

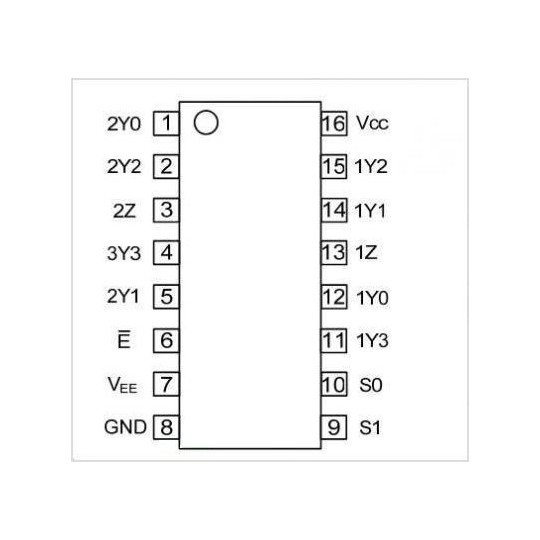

Представлені системи є надзвичайно популярними 4-бітними аналоговими мультиплексорами з сімейства CMOS 4000. Система 4052 (також відома як CD4052, хоча багато виробників використовують дещо інші позначення) складається з двох чотириканальних (де)мультиплексорів – їх роботу можна описати аналогічно чотирипозиційному перемикачу, загальний висновок якого (позначений X або Y) підключений до одного з чотирьох входів/виходів (відповідно – 0X, 1X, 2X, 3X або 0Y, 1Y, 2Y, 3Y), обраних шляхом подачі відповідної комбінації логічних станів на керуючі входи A та B.

Додатковий вхід INHIBIT (INH) дозволяє повністю відключити всі канали, встановивши його у високий стан (H). Важливо, що окремі секції (X та Y) підключені синхронно – наприклад, коли входи A та B мають низький (L) та високий (H) рівень, лінія X підключена до контакту 2X, а лінія Y – до контакту 2Y.

Електричні параметри системи 4052

Мікросхема 4052 належить до сімейства CMOS 4000, тому вона може живитися від набагато ширшого діапазону напруги, ніж інші логічні схеми (наприклад, 74HC або 74HCT) – мультиплексор/демультиплексор, який ми пропонуємо, безперебійно працює з напругою від 3 В до 15 В. Той самий діапазон застосовується також до аналогових сигналів, що комутуються схемою.

Цікаво, що, незважаючи на багато років на ринку, 4052 все ще пропонує виняткові характеристики сигналу. Він може обробляти сигнали з частотою до 40 МГц із затримкою поширення всього 25 нс (за типових робочих умов). Рівень спотворень, що вносяться схемою в тракт сигналу, становить лише 0,04% (для синусоїдального сигналу 1 кГц).
