Pololu S7V7F5 - підвищувальний/знижувальний перетворювач - 5 В 1 А - паяні роз'єми

Опис продукту: Pololu S7V7F5 - підвищувальний/знижувальний перетворювач - 5 В 1 А - паяні роз'єми

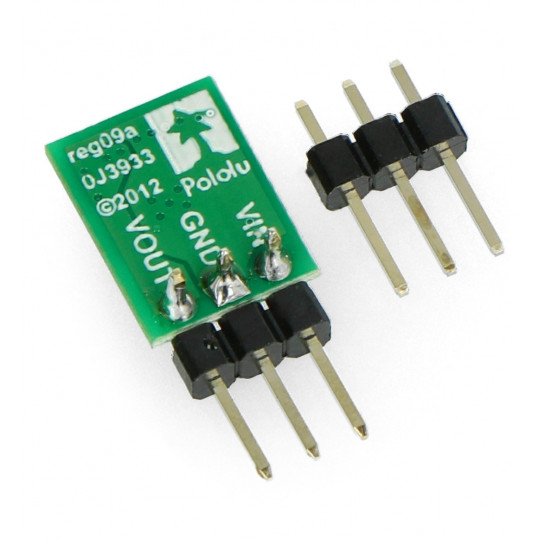

Невеликий імпульсний перетворювальний модуль, що живиться напругою в діапазоні:від 2,7 В до 11,8 ВВихідна напруга встановлена на5 В, максимальний вихідний струм становить1АРозміри модуля:9 x 12 x 3 мм.Перетворювач використовується для живлення кіл, що працюють з напругою 5 В. Система маєширокий діапазон вхідних напруг, що робить його ідеальним для конструкцій з живленням від батарейок.S7V7F5 забезпечує стабільність живлення протягом усього циклу розряду акумулятора. Для підвищення надійності модуль оснащений:захист від короткого замиканняісистема автоматичне відключення електроенергіїпри перевищенні допустимої робочої температури. Модуль маєприпаяні чоловічі золоті роз'єми.

Як підключити конвертер

Модуль надзвичайно простий у використанні, він має три основних контакти:

• VIN-код - вхідна напруга в діапазоні 2,7 В - 11,8 В. Якщо вона нижче, то модуль не вмикається, якщо вона вище, це може пошкодити систему.
• ЗЕМЛЯ- масовий потенціал.
• ВИХІД- вихідна напруга 5 В.

Допустимий діапазон вхідної напруги - від 2,7 В до 11,8 В. При меншому значенні регулятор не включиться. Вища напруга може пошкодити систему.

Вихідна напруга встановлена ​​на 5 В, але може бути до 5,2 В без навантаження або з невеликим навантаженням.

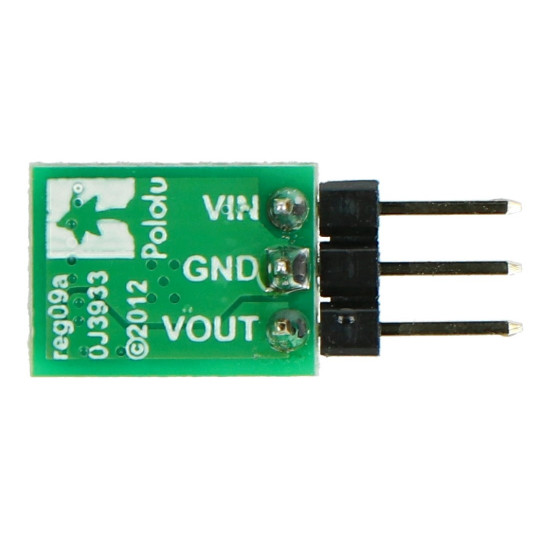

Роз'єми відповідним чином позначені на платі.Розмір терморозподільників — 2,54 мм (популярні роз'єми Goldpin). Модуль можна підключити до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати.

Вихідний струм перетворювача

Максимальний струм, який може протікати через систему, залежить від вхідної напруги. Цей зв’язок представлено на діаграмі нижче:

Піки (скоки) напруги

В електронних схемах пусковий струм може викликати так звані стрибки, тобто раптові стрибки напруги до значень вище заданого рівня. Якщо амплітуда штифта перевищує граничне значення регулятора, він може бути зруйнований. Тому, якщо система буде живитися з напругою вище 9 В або навантаження буде мати високу індуктивність, ми рекомендуємо припаяти конденсатор зі значенням 33 мкФ / 25 В або вище якомога ближче до системи між VIN і GND.

Максимальний вихідний струм як функція вхідної напруги.

ККД перетворювача залежить від споживаного струму.

ККД перетворювача S7V7F5

Цей параметр особливо важливий у системах з живленням від батарей, де вкрай важливо, щоб система працювала якомога довше на одному заряді. ККД перетворювача залежить від сили струму та вхідної напруги (див. діаграму нижче). В середньому він становить близько 85-95%, що дозволяє практично максимально використовувати енергію батареї.

Характеристики конвертера Pololu S7V7F5

• Вхідна напруга: від 2,7 В до 11,8 В
• Максимальний вихідний струм:
  • 1 A (зниження)
  • 0,5 А (підвищувальний)
• Вихідна напруга: 5 В
• Захист від температури
• Паяні чоловічі роз'єми Goldpin
• Розміри: 9 x 12 x 3 мм
• Вага: 0,5 г (без роз'ємів)
