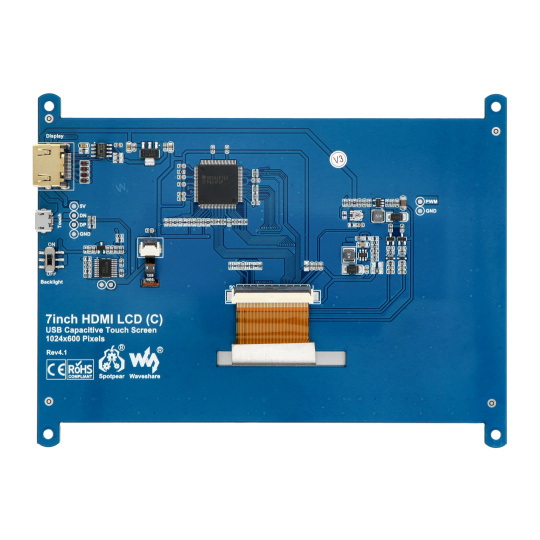

РК-екран IPS 7 дюймів C 1024x600px ємнісний сенсорний HDMI + USB Rev 4.1 для Raspberry Pi чорно-білий корпус - Waveshare 11303

Опис продукту: IPS LCD ємнісний сенсорний екран 7'' C 1024x600px HDMI + USB Rev 4.1 для Raspberry Pi чорно-білий корпус

7" ємнісний сенсорний екран для Raspberry Pi з роздільною здатністю 1024 x 600 px. Працює з будь-якою версією Raspberry Pi через роз'єм HDMI і microUSB - відповідні кабелі входять в комплект. Також пристрій працює з міні-комп'ютерами: Banana Pi і Beagle Bone Black. У комплект входить спеціальний корпус для Raspberry і чорно-білий екран.

Пристрій підключається до мережі через кабель HDMI (відео) та порт microUSB (сенсорний). Обидва кабелі входять до комплекту.

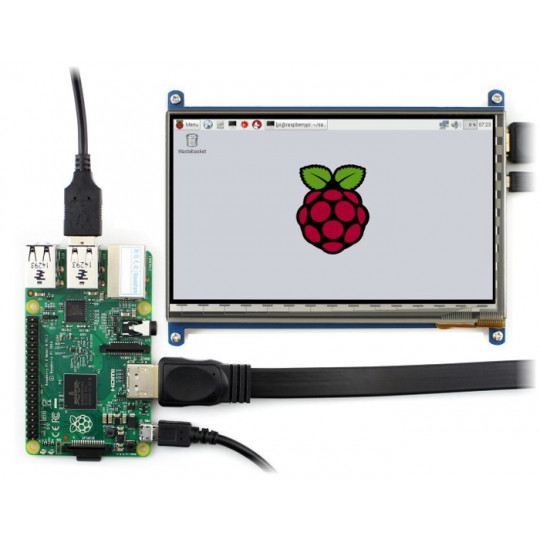

Приклад підключення екрана до Raspberry Pi.

Підключення до Raspberry Pi

Щоб активувати екран, підключіть пристрій до Raspberry Pi за допомогою кабелів HDMI та microUSB, що входять до комплекту. Порт HDMI передає зображення, а порт USB приймає дані із сенсорного екрана.

Підключення до Windows 7/8/8.1/10

Щоб під’єднати екран до комп’ютера з ОС Windows, підключіть USB екрану до USB комп’ютера, а порт HDMI екрана – до порту HDMI комп’ютера. Для правильного визначення екрана рекомендується спочатку підключити кабель USB. Після підключення екран відразу готовий до використання, як зображення, так і сенсорні функції.

Підключення до Raspberry Pi

Дисплей працює з останньою операційною системою Raspbian без необхідності встановлення драйверів. Однак, щоб дисплей відображав зображення коректно, роздільну здатність необхідно змінити у файлі конфігурації. Для цього відкрийте файл config.txt за допомогою такої команди:

• sudo nano /boot/config.txt

а потім додайте наступні інструкції в кінці:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 1024 600 60 6 0 0 0
• hdmi_drive=1

Після збереження файлу та перезавантаження Raspberry Pi функції зображення та сенсорного керування повинні працювати належним чином.

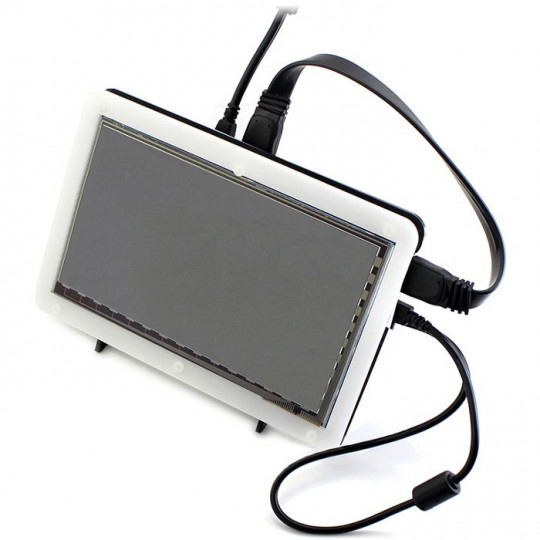

Збірка корпусу

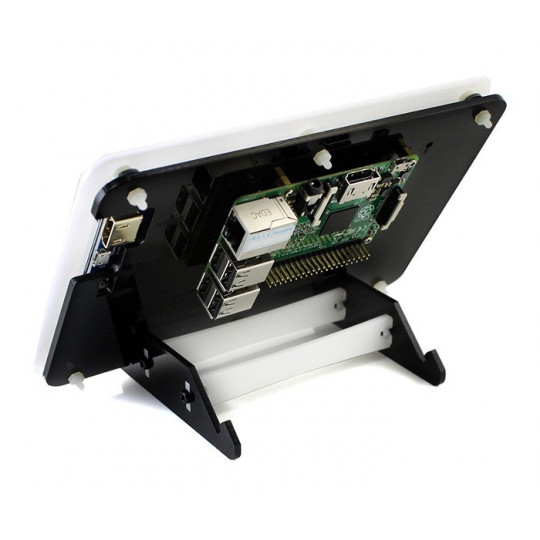

Корпус дозволяє встановити екран з мінікомп'ютером Raspberry Pi ззаду.

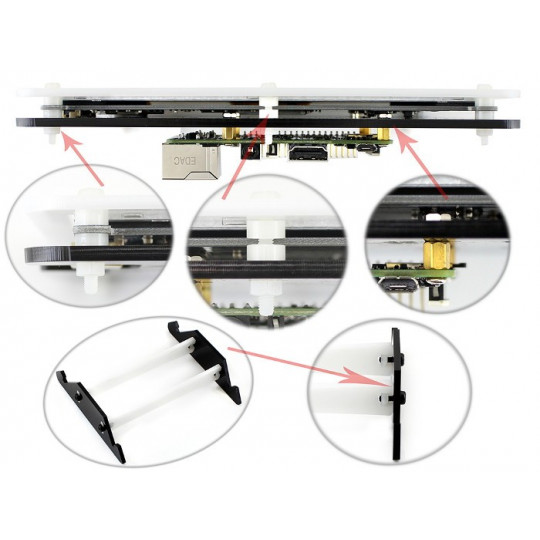

Приклад монтажу екрану в корпус.

Технічні характеристики сенсорного екрана

• Тип: сенсорний, ємнісний
• Діагональ: 7 дюймів
• Роздільна здатність: 1024 x 600 пікселів
• Співпрацює з:
• Версії Raspberry Pi 4B, 3B+, 3B 2B та B+, Zero (працює безпосередньо з )
• Бігль Кістковий Чорний
• Банан Пі / Банан Про
• Windows 7 / 8 / 8.1 / 10
• Також працює з усіма пристроями HDMI (сенсорний екран тоді недоступний)
• 4 монтажні отвори (гвинти в комплекті)
• Розміри екрана: 165 x 99 мм

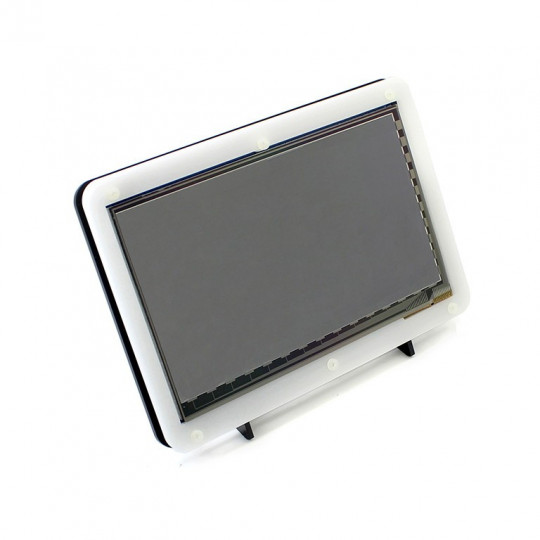

• Чорно-білий корпус
• Можна встановити під кутом 45° або 60°
• Матеріал: акрил

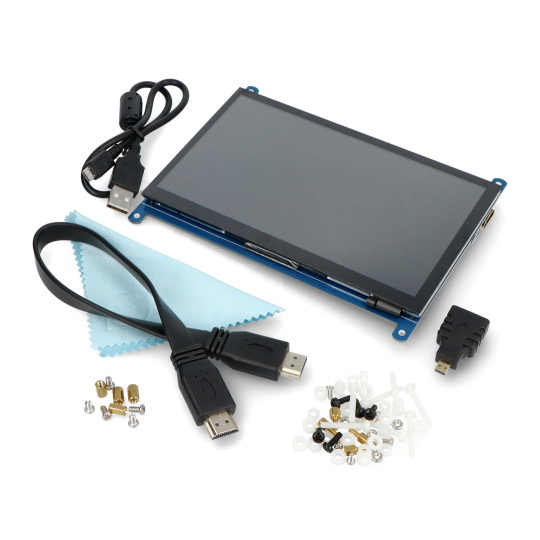

Комплект включає

• 7-дюймовий сенсорний екран, ємнісний
• HDMI-кабель
• Адаптер HDMI-microHDMI
• Монтажні гвинти
• Кабель USB - microUSB для сенсорного інтерфейсу
• Корпус Raspberry Pi та екрану - чорно-білий
