8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC/30VDC - котушка 7V-36V - Modbus RS485 - Waveshare 25739

Опис продукту: 8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC / 30 V DC - котушка 7 V - 36 V - Modbus RS485 - Waveshare 25739

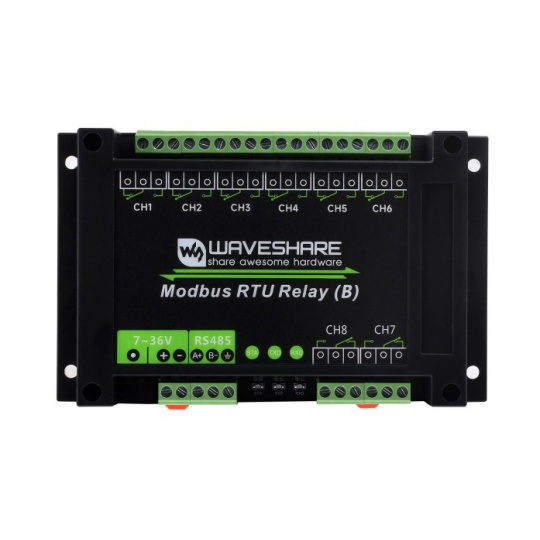

Модуль бренду Waveshareдозволяє керувати вісьмома релез максимальним навантаженням10A 250V змінного струму / 30V постійного струмуПрацює з системами автоматизації, розумними будівлями, системами керування машинами та системами Інтернету речей. Налаштовувана адреса пристрою (1-255) дозволяєкаскадне підключення кількох пристроїв до однієї шини RS485Завдяки вбудованим системам захисту, таким якрозв'язка живлення, захист від перенапруги та фільтрація перешкод, модуль забезпечує надійну роботу в суворих промислових умовах. Клеми модуля являють собою гвинтові роз'єми, а весь блок розміщено в корпусі.ABSз можливістю монтажу на рейкуДІН.

8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 В змінного струму / 30 В постійного струму - котушка 7 В - 36 В - Modbus RS485 - Waveshare 25739.

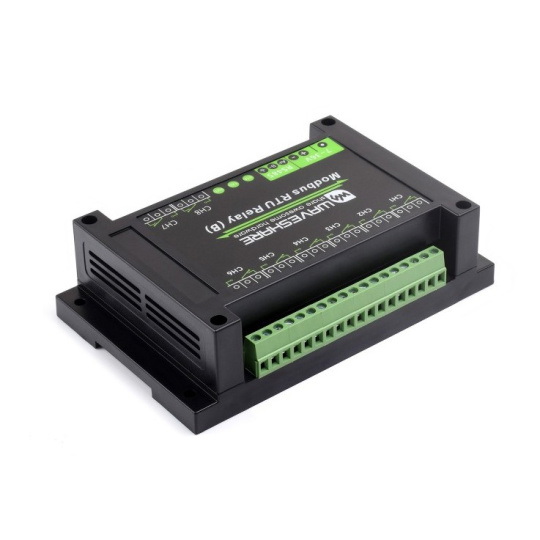

Релейний модуль легко монтується на DIN-рейку 35 мм.

Основні характеристики релейного модуля

• 8 релейних каналівпідтримує до 8 реле з навантаженням до 10 А
• Інтерфейс RS485: використовує протокол Modbus RTU для зв'язку, що дозволяє підключати кілька пристроїв до однієї шини
• Багаторівнева безпеказахист від перенапруги, перенапруги, спричиненої електростатичними зарядами, захист від перевантаження по струму
• Оптоізоляція релекожне реле має власну оптичну ізоляцію, яка захищає його від впливу високої зовнішньої напруги
• Легко встановитиКорпус для DIN-рейки полегшує встановлення в шафах керування
• Блок живленняпідтримує широкий діапазон напруги живлення від 7 В до 36 В
• Адресованість пристроюможливість налаштування адреси пристрою в діапазоні від 1 до 255, що сприяє інтеграції кількох модулів у складні системи промислової автоматизації
• Функція увімкнення/вимкнення спалаху: дозволяє вмикати реле на короткий час, а потім автоматично вимикати їх за допомогою команди
• Світлодіодні індикатори3 світлодіоди для індикації стану мікроконтролера та стану передачі сигналу

Підключення модуля до пристроїв змінного струму 220 В

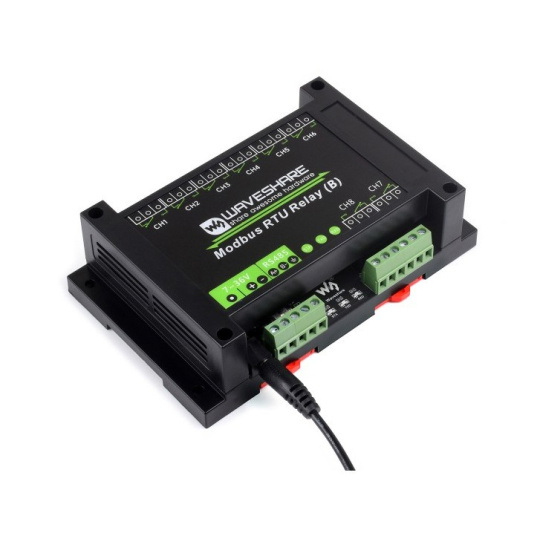

1. Підключіть живлення до модуля реле (від 7 В до 36 В постійного струму).
2. Використовуйте клеми L (фаза) та N (нуль) для підключення до джерела живлення змінного струму 220 В.
3. Підключіть кабель живлення пристрою до клеми COM та клеми NO на модулі, щоб увімкнути керування пристроєм.

Підключення модуля до пристроїв 30 В постійного струму

1. Підключіть живлення до модуля реле (від 7 В до 36 В постійного струму).
2. Підключіть позитивний вивід живлення пристрою до виводу NO, а негативний вивід – до виводу COM.
3. Переконайтеся, що джерело живлення модуля та пристрою відповідає вимогам щодо напруги.

Схема підключення модуля.

Релейний модуль керується через шину RS485, використовуючи протокол Modbus RTU.

Зв'язок та контроль

Модуль взаємодіє через протоколModbus RTUчерез інтерфейсRS485Підтримує різні швидкості передачі та можливості адресаціївід 1 до 255пристрої на одній шині.

Ви можете використовувати команди Modbus RTU для керування модулем, наприклад:

• 01 05 00 00 ФФ 00 8C 3A- Увімкнути реле 1
• 01 05 00 00 00 00 CD CA- Реле 1 вимкнено
• 01 01 00 00 00 08 3D CC - Зчитування стану всіх реле

Модуль можна використовувати за допомогою популярних інструментів, таких якModbus Poll, Arduino IDЕ івиділені бібліотеки для Raspberry Pi та STM32.

Застосування модуля

• Системи промислової автоматизації
• Контроль побутової техніки
• Керування освітленням
• Управління електродвигуном
• Розширені системи моніторингу та автоматизації будівель

Технічні характеристики релейного модуля

• Напруга живлення котушки: від 7 В до 36 В
• Інтерфейс зв'язку: RS485
• Швидкість передачі даних: 4800, 9600, 19200, 3840, 57600, 128000, 256000
• Формат зв'язку за замовчуванням: 9600, N, 8, 1
• Кількість реле: 8
• Роз'єми: 1NO 1NC
• Протокол зв'язку: стандартний протокол Modbus RTU
• Адреса RS485: від 1 до 255
• Максимальне навантаження реле: 10 A 250 В змінного струму / 30 В постійного струму
• Захист: ізоляція живлення, оптична ізоляція, магнітна ізоляція, самовідновлюваний запобіжник та TVS, захист від перенапруги, захисні діоди
• Світлодіодний індикатор:
• STA: Індикатор MCU, блимає, коли MCU працює нормально
• TXD: Індикатор TX, блимає під час надсилання даних
• RXD: Індикатор RX, блимає під час отримання даних
• Матеріал корпусу: ABS
• Монтаж: на DIN-рейку 35 мм
• Діапазон робочих температур: від -40ºC до 85ºC
• Робочий діапазон вологості: від 40% RH до 80% RH
• Розміри: 145 x 90 x 40 мм

Оптопара запобігає впливу високовольтних кіл на реле.
