SenseCAP S700 V2 7in1 - датчик для побудови метеостанції - Seeedstudio 101991022

Опис продукту: SenseCAP S700 V2 7in1 - датчик для побудови метеостанції - Seeedstudio 101991022

SenseCAP S5700 V2 7-в-1 від Seeedstudio – цекомпактний датчикпобудувати метеостанцію, яка дозволить визначитиумови навколишнього середовищатакі як температура повітря, відносна вологість, барометричний тиск, інтенсивність освітлення, інтенсивність опадів (оптичний датчик), а такожшвидкість і напрямок вітру(визначається методомультразвуковий). Завдяки особливій конструкції його можна використовувати в додаткахпромисловий- модуль має рівень захистуIP66. Він водонепроникний і пилонепроникний, а також може працювати в температурному середовищі від -40°C до 85°C, що робить його ідеальним рішенням для проектів, що виконуються в складних умовах.

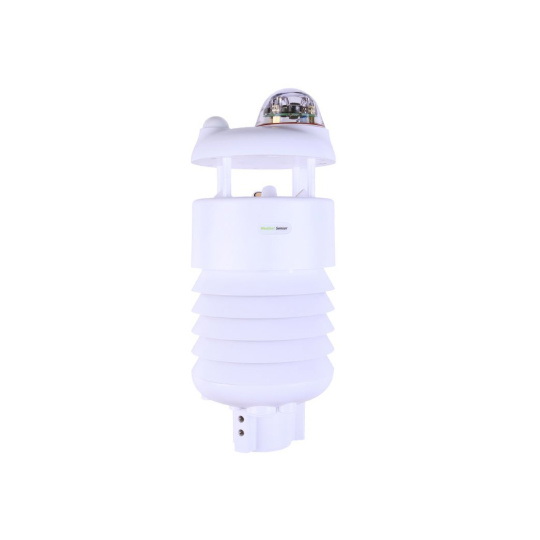

SenseCAP S700 V2 7in1 - датчик для побудови метеостанції - Seeedstudio 101991022.

Застосування SenseCAP ONE.

Особливості датчика

• Вимірювання аж 7 параметрівОдин модуль дозволяє вимірювати такі значення, як температура повітря, відносна вологість, барометричний тиск, інтенсивність освітлення, інтенсивність опадів, швидкість і напрямок вітру.
• Застосування на промисловому рівні:діапазон температурпрацюєвід -40°C до 85°С,Клас захисту IP66, що забезпечує водонепроникність та пилонепроникність, дозволяє використовувати датчик на відкритому повітрі в таких секторах, як розумне сільське господарство, розумне місто, відновлювана енергетика або транспорт у широкому сенсі.
• ІнтерфейсвихідПротокол зв'язку RS485 (MODBUS-RTU) / SDI-12 дозволяє співпрацю з будь-яким реєстратором даних, що підтримує цей протокол.
• Розширені компоненти, що входять до комплекту: 3-метровий кабель, призначений для монтажу на стовпі; радіаційні екрани, що забезпечують точні вимірювання навколишнього середовища; ультразвукові датчики, вбудовані в купол, для вимірювання швидкості та напрямку вітру (без рухомих частин, які могли б вплинути на точність вимірювань).

Сучасні технології

Датчики для вимірювання швидкості та напрямку вітру використовують інноваційну технологію на основі ультразвуку (замість традиційного механічного анемометра). Зменшення кількості рухомих частин робить датчик менш схильним до поломок, що полегшує його обслуговування. Це підвищує його довговічність та точність вимірювання.

Датчики SenseCAP ONE

Серія метеодатчиків SenseCAP ONE – це компактні пристрої, які користувачі називають «все в одному». Вони включають широкий спектр датчиків, що дозволяють контролювати до 10 ключових параметрів погоди –температура повітря, вологість повітря, атмосферний тиск, інтенсивність освітлення, швидкість і напрямок вітру, опади, концентрація PM 2,5 та PM 10 і рівень CO2Це комплексне рішення дозволяє високоточно відстежувати атмосферні умови в одному компактному пристрої (можливість вимірювати окремі значення залежить від обраної моделі датчика).

Серія SenseCAP ONE від Seeedstudio.

Тестування на надійність, що проводиться перед виходом продукту на ринок.

Висока надійність датчиків SenseCAP

Продукція Seeedstudio характеризуєтьсявисока якістьiнадійність, що підтверджується численними випробуваннями, проведеними під час виробничого етапу. Перш ніж модулі остаточно відправляються з заводу, виробник проводить низкутестигарантуючи бездоганну роботу модулів в екстремальних умовах протягом усього їхнього життєвого циклу. Серія SenseCAP ONE пройшла6 тестів на надійність, що включає:

• Аеродинамічна труба - вимірювання напрямку та швидкості вітру в штучно зміненому середовищі,
• Випробування на високі та низькі температури – визначає працездатність в надзвичайно несприятливих температурних умовах,
• Структурний тест – визначає, чи є зібрані значення з кількох пристроїв узгодженими та високоточними,
• Тривісний вібраційний тест (xyz) – оцінює вплив вібрації на вимірювання датчика,
• Тестводонепроникністьта герметичність - перевірка відповідності модуля вимогам для експлуатації в складних умовах,
• Дослідження та розробки, а також виробничі випробування – для перевірки працездатності кількох пристроїв у заводських умовах.

Технічні характеристики модуля

• Модель: SenseCAP S700 V2
• Виміряні значення:
• температура повітря: діапазон від -40°C до 85°C, точність ± 1°C, роздільна здатність 0,01°C
• відносна вологість: діапазон від 0% до 100% відносної вологості, точність ±1,5% відносної вологості, роздільна здатність 0,01% відносної вологості
• барометричний тиск: діапазон від 300 гПа до 1250 гПа, точність ± 50 Па, роздільна здатність 10 Па
• Інтенсивність опадів: діапазон від 0 мм/год до 200 мм/год, точність ± 10%, роздільна здатність 0,2 мм/год
• Інтенсивність світла: діапазон від 0 лк до 200 000 лк, точність ± 5% від показань, роздільна здатність 5 лк
• Швидкість вітру: стандартний діапазон від 0 м/с до 60 м/с, розширений діапазон до 75 м/с, витримуваний діапазон до 80 м/с, точність ± 0,3 м/с (≤10 м/с); ± 3% (від 10 м/с до 50 м/с); ± 5% (>50 м/с), роздільна здатність 0,1 м/с
• напрямок вітру: діапазон від 0° до 360°, точність ± 3°, роздільна здатність 0,1°
• Живлення датчика: від 12 В до 24 В
• Живлення від опалення: 24 В
• Протокол: RS485 (MODBUS-RTU) / SDI-12
• Клас захисту IP: IP66
• Довжина кабелю: 3 м
• Робоча температура та вологість: від -40°C до 85°C, від 0% до 100% відносної вологості
• Вага: 2 кг

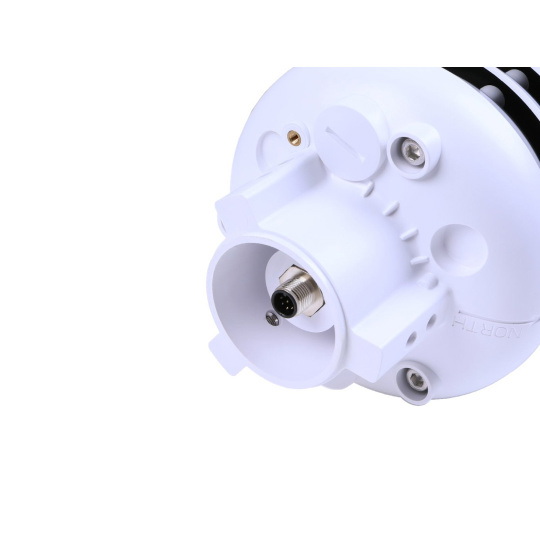

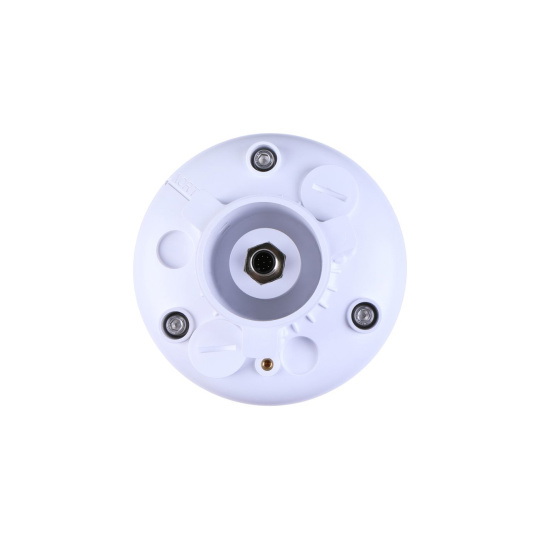

Монтажний роз'єм.

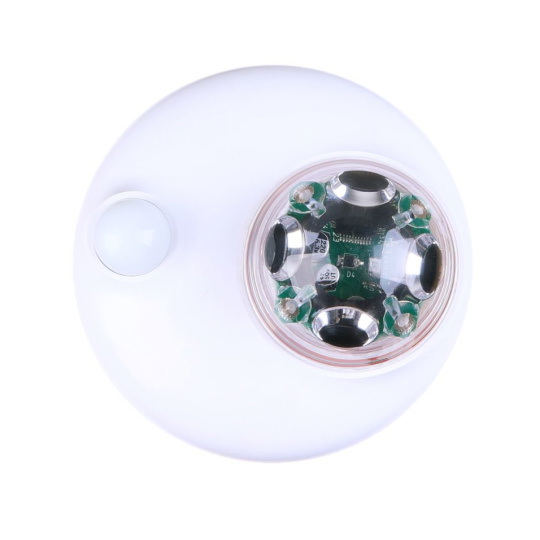

Ультразвукові датчики для вимірювання швидкості та напрямку вітру, датчик для вимірювання інтенсивності освітлення та оптичний датчик опадів.

Вміст набору

• SenseCAP S700 V2 7in1 - датчик для побудови метеостанції - 1 шт.
• 8-контактний комунікаційний кабель M12 - 1 шт.
• Кабель з роз'ємом USB Type-C для конфігурації пристрою - 1 шт.
• Монтажні гвинти - 6 штук
• Плоска шайба для відкриття конфігураційного порту - 1 шт.
