OLED-дисплей DFRobot синього кольору 0,96 дюйма 128x64 пікселів - I2C- для FireBeetle

Опис продукту: OLED-дисплей DFRobot синього кольору 0,96 дюйма, 128 x 64 пікселів - I2C- для FireBeetle

Модуль, оснащенийсинійOLED-дисплей з роздільною здатністю128 x 32 пікселівта діагональ0,96 дюймаз 2 вбудованими цифровими кнопками та 5-позиційним джойстиком. Зв'язок здійснюється черезI2CДисплей у вигляді накладання на роз'єми GPIO модуля FireBeelte.

Технічні характеристики дисплея

• Напруга живлення: від 3,7 В до 5,5 В
• Кнопки: 2 цифрові на контактах D4 та D8
• Джойстик: 5-позиційний аналоговий на контакті A0
• 3-осьовий акселерометр BMA220:
• Шина: I2C
• Роздільна здатність: 6 біт
• Діапазон: 2 / 4 / 8 / 16 г
• Споживання струму: 250 мкА
• OLED:
• Модель:UG-2864HLBEG01
• Діагональ: 0,96"
• Роздільна здатність: 128 x 64 пікселів
• Колір: синій
• Автобус: I2C
• Макет шрифту: GT30L24A3W
• Автобус: SPI
• Розміри: 58 х 29 мм

Інтерфейс користувача для плати FireBeetle

OLED-дисплей DFRobot синій 0.96'' 128x64px - I2C- для FireBeelte - це невеликий екран, сумісний з популярним головним модулем від DFRobot, призначений для різних додатків IoT і сумісний із середовищем Arduino IDE.

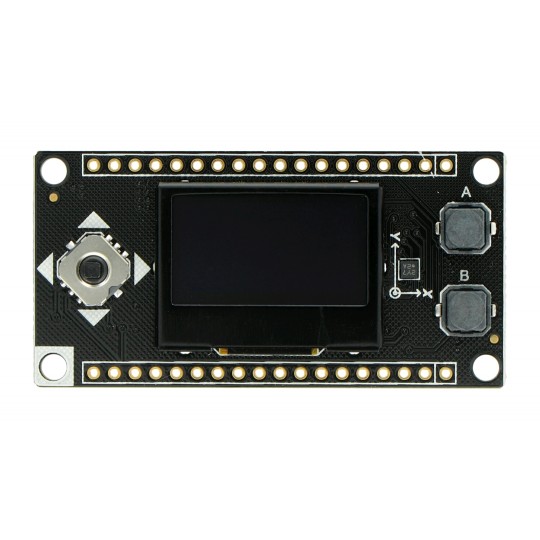

Крім OLED-дисплея, друкована плата також містить дві кнопки, 5-позиційний джойстик і 3-осьовий акселерометр BMA220, який спілкується з процесором через інтерфейс I2C.

Складання та зразки додатків

Завдяки невеликим розмірам (всього 58 х 29 мм) модуль ідеально підходить для монтажу в корпус пульта дистанційного керування або інший універсальний корпус, призначений для портативних пристроїв. Чотири кріпильні отвори для гвинтів М3 розташовані в кутах друкованої плати, що значно полегшує підготовку відповідного кріплення.

Оверлей DFRobot FireBeetle з синім OLED-дисплеєм розміром 0,96 дюйма та роздільною здатністю 128x64 пікселів ідеально підходить для таких проектів, як мініатюрна ігрова консоль або портативний мобільний контролер робота.
