Клавіатура Qwiic - 12 кнопок - SparkFun COM-15290

Опис продукту: Клавіатура Qwiic – 12 кнопок – SparkFun COM-15290

Клавіатурний модуль зМікроконтролер ATtiny84У прошивці стек FIFO зберігає останні 15 введених даних. Коли стек заповнюється, всі попередні введені дані перезаписуються. Клавіатура має розташування клавіш, що нагадуєстандартний телефонДіапазон опору після натискання кнопки становить від 10 Ом до 150 Ом. Продукт є частиною екосистеми Qwiic – спеціалізовані роз'єми JST з кроком 1 мм, розташовані на нижній частині модуля, значно полегшують процес прототипування. Модуль використовуєШина I2C.

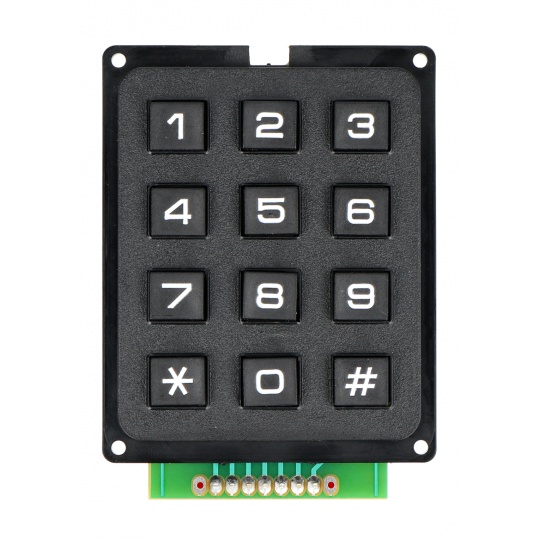

Клавіатура Qwiic - 12 кнопок - SparkFun COM-15290.

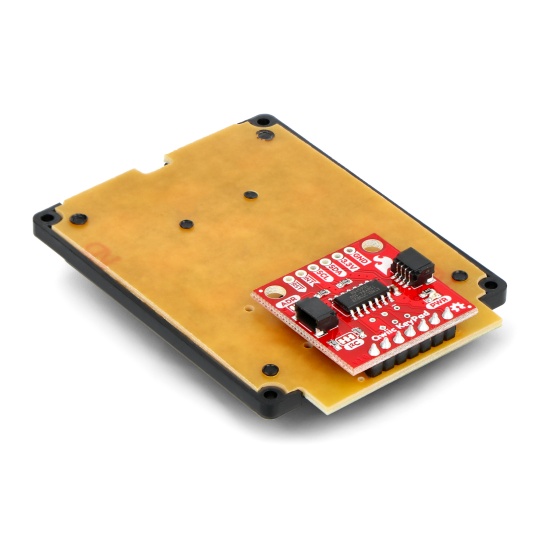

Роз'єми клавіатури SparkFun COM-15290.

Розпіновки модулів

12-кнопковий модуль клавіатури SparkFun COM-15290, крім двох роз'ємів Qwiic, також оснащений паяльними майданчиками:

• 3,3 Внапруга живлення
• ЗЕМЛЯмаса системи
• Адвентистська церковна ієрархіяЛінія передачі даних шини I2C
• СКЛлінія тактової частоти шини I2C
• ВНУТРІШНЄ: контакт переривання (підключений резистором 4,7 кОм, високий рівень після очищення FIFO)
• РСТ: скидання PIN-коду

Детальну інформацію про розпіновку та конфігурацію модуля можна знайти в .

Технічні характеристики клавіатури Qwiic SparkFun

• Виробник: SparkFun
• Номер моделі виробника: COM-15290
• Зв'язок: послідовний інтерфейс I2C (з підтримкою Qwiic)
• Адреса веденого пристрою, яку можна вибрати програмно
• Контролер ATtiny85 низької потужності
• Адреса I2C за замовчуванням: 0x4B
• Два роз'єми Qwiic на платі
• Розміри: 70 x 51 x 17 мм

Вміст набору

• Клавіатура Qwiic - 12 кнопок - SparkFun COM-15290

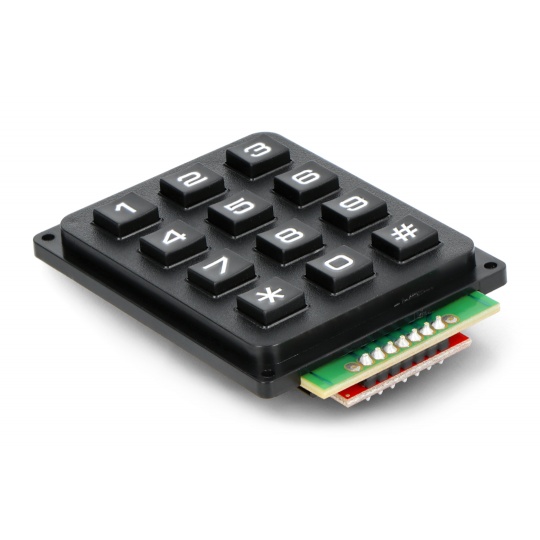

12-кнопкова клавіатура Qwiic від Sparkun.

Система Qwiic - вступна презентація.

Екосистема Qwiic

Qwiic Connect від SparkFun — це екосистема датчиків на основі комунікаційної шини I2C, приводів і кабелів із спеціальними штекерами. Це рішення спрощує процес створення прототипу. Усі плати з підтримкою Qwiic використовують загальний 4-контактний роз’єм JST із кроком 1 мм. Це зменшує необхідний простір на друкованій платі. Він також захищає від неправильного підключення.
