Модуль GNSS з датчиком тиску, IMU і магнітометром - NEO-M9N, BMP280, BMI270, BMM150 - для M5Stack Core - M5Stack M135

Опис продукту: Модуль GNSS з датчиком тиску, 6-осьовим IMU та магнітометром - NEO-M9N, BMP280, BMI270, BMM150 - для M5Stack Core - M5Stack M135

GPS-модуль із системоюNEO-M9N-00Bз 92-канальним GNSS-приймачем, дозволяє приймати сигнали відGPS, ГЛОНАСС, БейдоуіГалілейз точністю до1,5 мВін одночасно приймає сигнали від чотирьох джерел GNSS, забезпечуючи високоточні вимірювання. Модуль також оснащений датчиком тиску, 6-осьовим датчиком положення IMU та потужним 3-осьовим магнітометром, які в поєднанні дозволяють збирати вичерпні дані про положення, орієнтацію, висоту та іншу географічну інформацію. Плата є розширенням модуля розробки серії M5Stack Core.

ГНСС-модуль з датчиком тиску, 6-осьовим інерційним модулем (ІМУ) та магнітометром - NEO-M9N, BMP280, BMI270, BMM150 - для M5Stack Core - M5Stack M135.

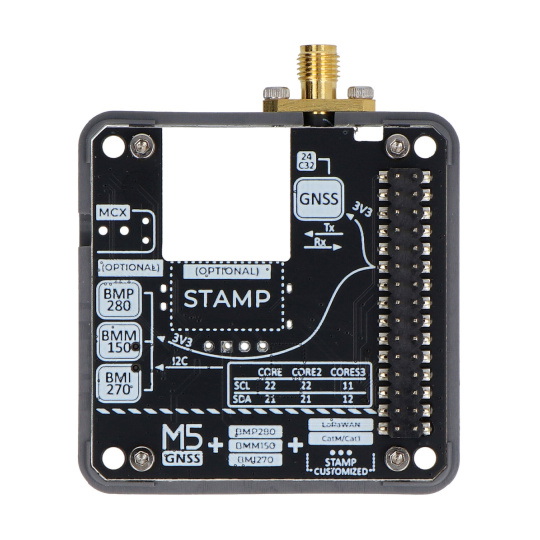

Модуль GNSS з датчиком тиску, 6-осьовим IMU та магнітометром.

Особливості модуля

• Він інтегрує низку функцій – GPS, шестиосьовий датчик положення, магнітометр і барометричний датчик.
• Він приймає сигнали від GPS, ГЛОНАСС, Beidou та Galileo з точністю 1,5 м та обробляє до 4 показників одночасно.
• Підтримує протоколи NMEA, UBX та RTCM через інтерфейси UART або I2C.
• Він має зовнішню антену, що дозволяє індивідуально налаштовувати його відповідно до вимог дизайну.
• Резервна батарейка-таблетка та мікросхема EEPROM забезпечують безпеку даних у разі відключення живлення.
• Його використовують у проектах, пов'язаних з точним позиціонуванням, а також у сільському господарстві, логістиці та захисті навколишнього середовища.

Рекомендоване застосування накладання

• Дрони, що визначають місцезнаходження та навігують до пункту призначення
• Розумне землеробство
• Логістика в широкому сенсі
• Геодезичні вимірювання та картографія

Вміст набору

• Модуль GNSS - розширення для модулів розробки M5Stack - 1 шт.
• Зовнішня GPS/BD антена - довжина 1 м - 1 шт.
• Адаптер антени - 1 шт.
• Кріпильні гвинти M2 x 4 мм - 2 шт.
• Шестигранний ключ 1,5 мм - 1 шт.
• 4-контактний кабель підключення - 20 см - 1 шт.

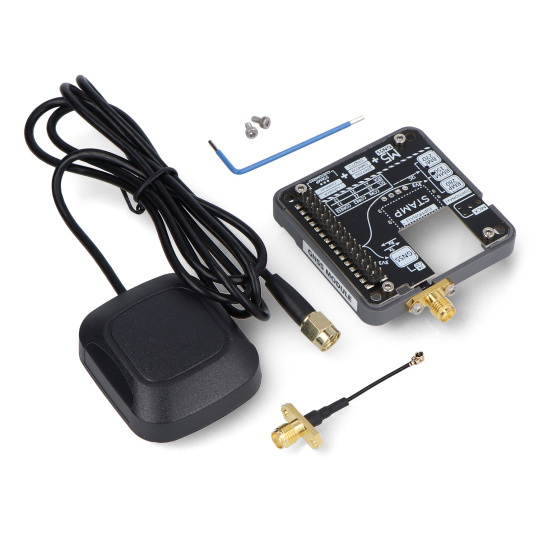

Елементи, що входять до комплекту.

Модуль може приймати сигнали від GPS, ГЛОНАСС, Beidou та Galileo з точністю до 1,5 м.

Технічні характеристики плати

• Тип модуля: Розширення модуля розробника M5Core
• Вбудовані системи: NEO-M9N, BMP280, BMI270, BMM150
• ГНСС-модуль: NEO-M9N
• Підтримувані супутники: GPS / QZSS, GLONASS, Galileo, BeiDou
• точність: 1,5 м
• максимальна висота: 80 000 м
• максимальний G: ≤4
• максимальна швидкість: 500 м/с
• кількість підтримуваних каналів: 92
• динамічна точність курсу: 0,3 градуса
• максимальна частота оновлення: 25 Гц
• 6-осьовий датчик IMU: BMI270
• Діапазон акселерометра: ± 2 g / ± 4 g / ± 8 g / ± 16 g
• діапазон гіроскопа: ± 125 dps / ± 250 dps / ± 500 dps / ± 1000 dps / ± 2000 dps
• 3-осьовий магнітометр: BMM150
• діапазон вимірювання: ± 1300 uT (вісь X, Y), ± 2500 uT (вісь Z)
• роздільна здатність вимірювання: 0,3 мкТ
• Датчик тиску: BMP280
• діапазон вимірювання: від 300 гПа до 1100 гПа
• точність: до ± 0,12 гПа
• Інтерфейс зв'язку: шина I2C
• Адреси I2C: BMI270 - 0x69, BMM150 - 0x10, BMM280 - 0x76
• Розміри модуля: 54 x 54 x 13,1 мм
• Вага: 14,4 г
