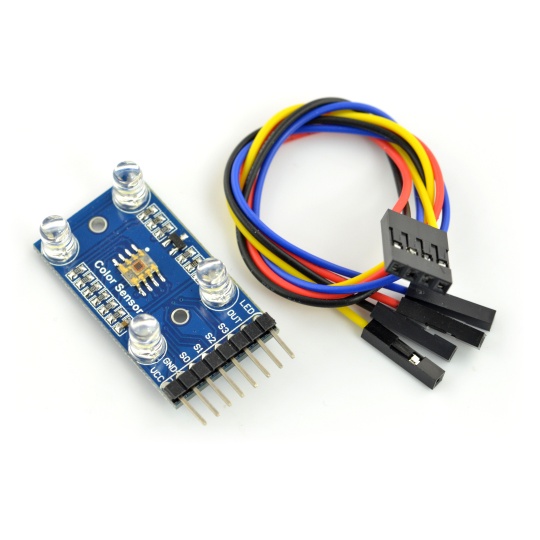

Датчик кольору, перетворювач світла в частоту TCS3200 - Waveshare 9520
1 185 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2425332527
Опис продукту: Датчик кольору, перетворювач світла в частоту TCS3200 - Waveshare 9520
Модуль датчика TCS3200 вимірює колір (компоненти RGB - червоний, зелений, синій), при цьому на виході видається частота, що залежить від інтенсивності світла вибраного кольору. Його можна використовувати за допомогою будь-якого комплекту розробки з мікроконтролером, оснащеним лічильником, наприклад, STM32Discovery або Arduino.
Датчик кольору, перетворювач світла в частоту TCS3200 - Waveshare 9520.
Колірний датчик TCS3200 - Waveshare 9520.
Технічні характеристики датчика кольору TCS3200
- Напруга живлення: від 2,7 В до 5,5 В
- Шпильки: золота шпилька
- Простий зв'язок з мікроконтролером (зчитування частоти)
- Вбудовані 4 світлодіоди, що освітлюють тестований об'єкт
- Розміри: 36 x 20 мм (без роз'ємів)
Модуль живиться напругою від 2,7 В до 5,5 В, що робить його придатним для систем як 3,3 В, так і 5 В. Датчик можна підключити до будь-якого комплекту розробки з мікроконтролером, оснащеним лічильником (таймером) з частотним входом, таким як STM32Discovery або Arduino. Вихідний сигнал - це сигнал, частота якого залежить від інтенсивності світла, вибраної за допомогою контактів S2 та S3, та кольору.
Підключення модуля

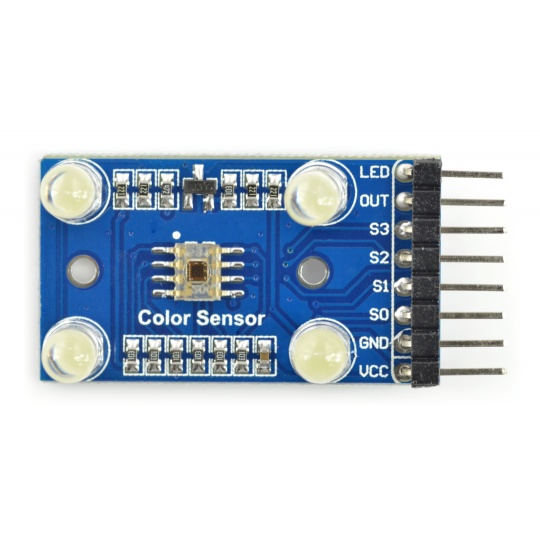

Детальний опис контактів наведено в таблицях далі в цьому посібнику. Ці контакти є популярними роз'ємами Goldpin, що дозволяють підключати датчик до основного модуля за допомогою з'єднувальних кабелів (входять до комплекту). Опис контактів наведено в таблиці.
| Закріпити | Опис |
|---|---|
| VCCIO | Живлення від 2,7 В до 5,5 В. |
| ЗЕМЛЯ | Маса системи. |
| Світлодіодний | Керування 4 світлодіодами. |
| ВИХІД | Вихідна частота кольору. |
| S0/S1 | Входи для масштабування вихідної частоти. Опис нижче. |
| S2/S3 | Входи для вибору типу фотодіода. Опис нижче. |
Конфігурація датчик кольору
Використання конфігураційних вхідних даних С0іС1вибирається попередній дільник (подільник) вихідного сигналу частоти, завдяки якому ми можемо вибрати відповідний діапазон частот для використовуваного мікроконтролера.С2іС3використовуються для вибору типу вимірювального фотодіода: червоний, зелений, синій або прозорий варіант, тобто без фільтрації (всі RGB-компоненти будуть вимірюватися одночасно).
Вибір дільника вихідної частоти
С0 | С1 | Шкала вихідної частоти |
|---|---|---|
L | Датчик вимкнено | |
L | H | 2% 10–12 кГц |
H | L | 20% 100–120 кГц |
H | Н | 100% 500-600 кГц |
Вибір типу фотодіода (фільтрація)
С0 | С1 | Тип фотодіода |
|---|---|---|
L | L | червоний (R) |
L | H | синій (Б) |
H | L | прозорий (RGB) (без фільтрації) |
H | H | зелений (G) |
L (Низький) – низький стан
H (Високий) - низький стан
| Користувальницькі характеристики | |
|---|---|
| Тест | 4 |
| Вага паковання | 0,008 кг |
| Висота паковання | 1,1 см |
| глибина паковання | 8 см |
| Ширина паковання | 7 см |
- Ціна: 1 185 ₴
