16-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V

Опис продукту: 16-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V

Модуль дозволяє керувати виконавчими механізмами, що споживають струм до 10 А, за допомогою портів мікроконтролера або будь-якого комплекту розробки. Оптоізоляція відокремлює сигнал керування від джерела живлення реле, забезпечуючи безпеку системи керування.

Підключення

Для належної роботи просто підключіть джерело живлення котушки реле та цифровий сигнал керування. Контакти є стандартними роз'ємами 2,54 мм із золотим контактом, що дозволяє підключати їх за допомогою популярних дротів-перемички.

Реле має такі контакти

• 5 В- блок живлення оптоізолятора
• ЗЕМЛЯ- маса системи
• ВХІД1 ... ВХІД16- входи керування реле, що вмикаються при низькому рівні сигналу
• Роз'єми KF (ARK)- контакти реле, підключені, як показано на платі модуля.

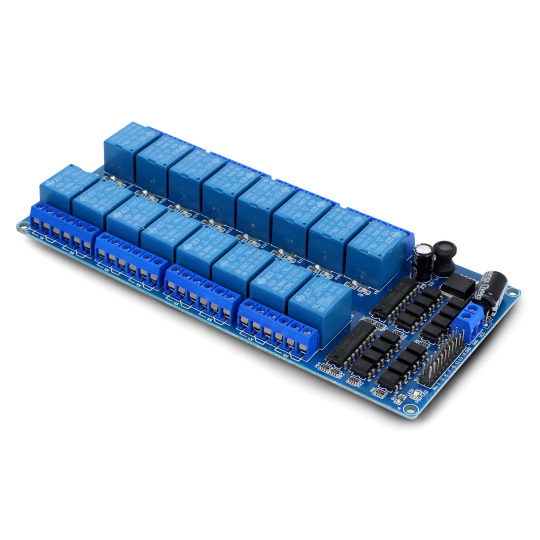

16-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V.

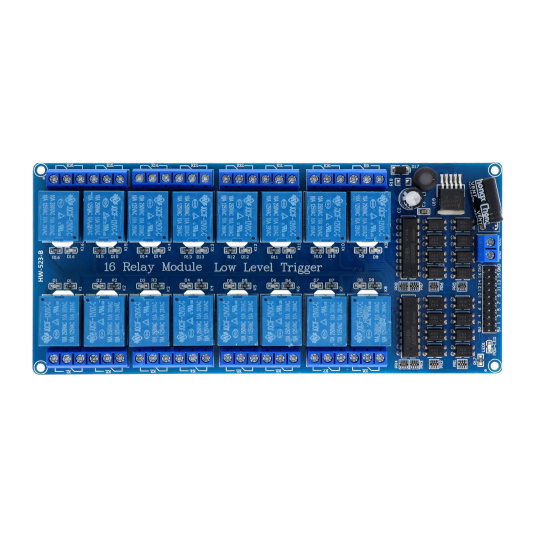

16-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V.

Приклади застосування

• Контролер освітлення
• Контролер виконавчих механізмів
• Перемикач для електричних пристроїв, включаючи двигуни

Специфікація

• Напруга живлення VCC: 12 В
• Низький рівень спрацьовування
• Споживання струму кожним входом: приблизно 60 мА
• Реле JQC3F-12VDC-C (документація)
• Напруга котушки: 12 В
• Максимальна контактна напруга: 250 В змінного струму, 110 В постійного струму*
• Максимальний струм: 10 А
• Оптоелектронна ізоляція
• 16 світлодіодів, що індикують активацію реле
• Розміри плати: 177 x 80 мм
• Вага: 225 г
• Діаметр монтажних отворів: 3 мм

* Максимальна контактна напруга залежить від типу навантаження - деталі в документації, Таблиця 7. Номінальна напруга контакту.

Універсальний та гнучкий контролер мережевого навантаження

Представлений модуль містить 16 оптоізольованих каналів, кожен з яких базується на реле 10A/250VAC з котушкою 12V, що керується окремою вхідною лінією. Кожен канал оснащений світлодіодними індикаторами SMD, потрійними клемами ARK 5,0 мм та оптопарами.

Плата має роз'єм Goldpin, до якого підключені всі цифрові входи та лінії живлення, а також імпульсний перетворювач постійного струму (зниження напруги) buck, завданням якого є забезпечення схем керування необхідною додатковою напругою 5 В.

Реле та модулі керування доступні в магазині Botland

Системи автоматизації будівель, саморобні верстати з ЧПК або будь-який тип роботів потребують доступу до відповідних вихідних модулів. Саме тому Botland пропонує широкий вибір продуктів, що сприяють створенню багатоканальних систем керування.

Ми регулярно маємо в наявності класичні дискретні реле, реле (щити) для Arduino та різні вихідні модулі з транзисторами або інтегрованими підсилювачами потужності. Ми також пропонуємо високоякісні твердотільні реле (SSR), радіокеровані реле та модулі, подібні за конструкцією до описаної вище 16-канальної релейної плати 10A/250VAC з оптоізоляцією (також доступна з котушкою 5V).
