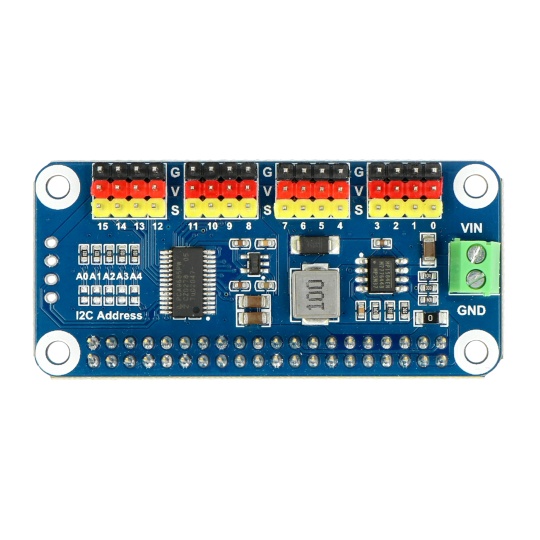

Тестова плата для сервоприводів HAT IC - 16 сервоприводів для Raspberry Pi - Waveshare 15275

Опис продукту: Тестова плата для сервоприводів HAT IC - 16 сервоприводів для Raspberry Pi - Waveshare 15275

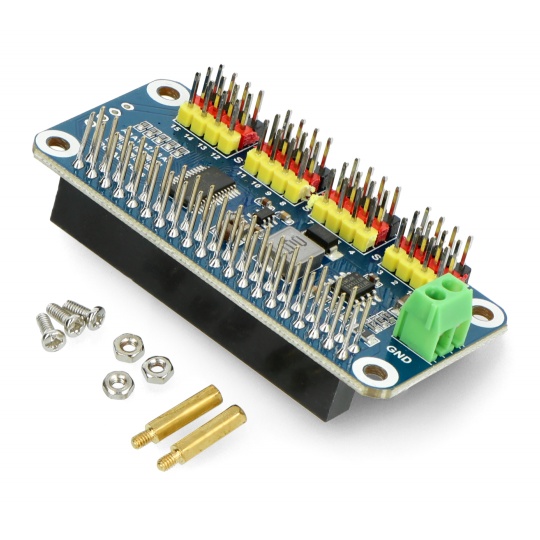

Шилд для Raspberry Pi 3 / 2 / B+ / Zero / Zero W, що дозволяє керувати до16 сервоприводів.Зв'язується через інтерфейсI2Cі базується на системіPCA9685Кришка має регулятор напруги5 Вдля живлення мінікомп'ютера Raspberry Pi через роз'єм VIN,і логічна частина працює далі3,3 В,максимальний струм, який модуль може подавати для живлення RPi, становить3 АСама плата отримує живлення безпосередньо від контакту 5V Raspberry Pi, але рекомендується підключити додаткове джерело живлення для роботи сервоприводів.від 6 В до 12 Вчерез подвійний роз'єм ARK. У комплектіметалеві проставки з гвинтами для кріплення.

Технічні характеристики накладки

• Чіп: PCA9685
• Напруга живлення:
• 5 В безпосередньо від RPI
• від 6 В до 12 В через роз'єм ARK
• Зв'язок: I2C (2 контакти)
• Підключення: безпосередньо до Raspberry GPIO
• Можливість підключення до 16 сервоприводів
• Роздільна здатність: 12 біт на канал
• Вихідна напруга від регулятора: 5 В
• Логічна напруга: 3,3 В
• Максимальний вихідний струм: 3 А
• Розміри: 65 x 30 мм

Тестова плата для сервоприводів HAT IC - 16 сервоприводів для Raspberry Pi - Waveshare 15275

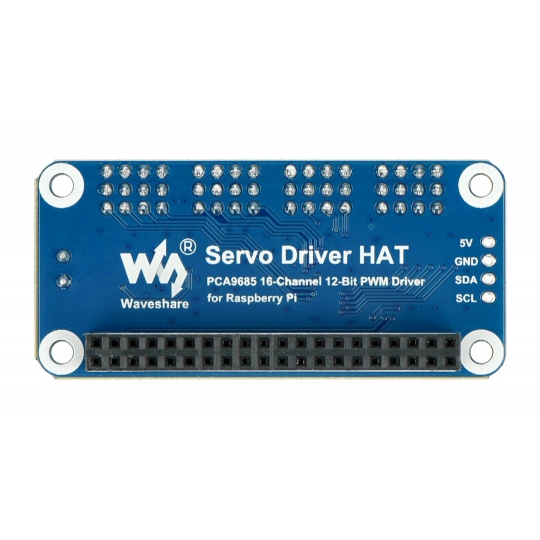

Тестова плата Servo Driver HAT IC — це контролер для Raspberry Pi, розроблений Waveshare, який може підключати до шістнадцяти сервоприводів. Розширення підключається до контактів GPIO Raspberry Pi та сумісне з платами поколінь Zero, W, B+, 2 та 3.

Тестова плата Servo Driver Hat IC дозволяє одночасно керувати до 16 сервоприводами, що робить її придатною для використання в роботах або машинах. Hat може живитися від Raspberry Pi або зовні через роз'єм ARK.

Сервоконтролер Raspberry Pi з широкими можливостями

Універсальний сервоконтролер Raspberry Pi від Waveshare пропонує роздільну здатність 12 біт та максимальний вихідний струм 3 А. Використання розширення не потребує паяння, що робить його ідеальним для створення прототипів, наприклад.
