PiMoroni Explorer - плата розширення з RP2350B та 2,8-дюймовим РК-дисплеєм - PiMoroni PIM720

Опис продукту: PiMoroni Explorer - плата розширення з RP2350B та 2,8-дюймовим РК-дисплеєм - PiMoroni PIM720

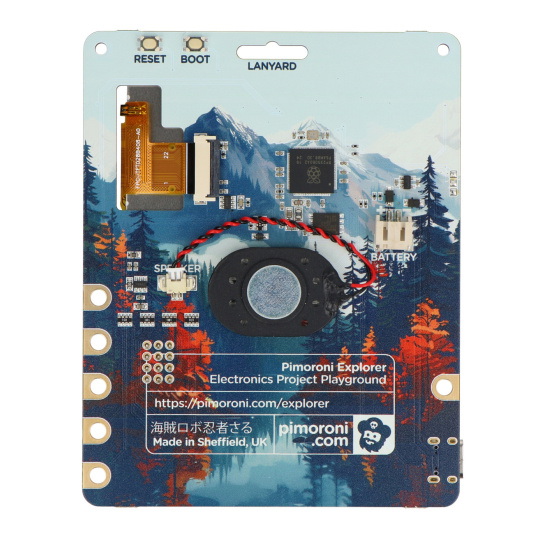

Дослідник ПіМороні— це плата розширення, призначена для навчання та експериментів з електричними схемами. Вона дозволяє створювати прототипи невеликих роботів та власні електронні проекти. Вона базується на мікроконтролері.РП2350БДвоканальний процесор Cortex M33 з тактовою частотою до 150 МГц та 520 КБ SRAM. Оснащений чітким дисплеєм.IPS РК-дисплейдіагональ2,8 дюймата роздільна здатність320 x 240 пікселівПраворуч і ліворуч на екрані розташовані кнопки керування проектом. Крім того, Explorer має аналогові входи, п'єзодинамік, виходи для сервоприводів, роз'єми Qw/ST, роз'єми типу «крокодил», кнопки Reset і Boot. У нижній частині Explorer ємала контактна пластинадля підключення компонентів. Роз'єм USB Type-C використовується для живлення, програмування та передачі даних. На задній панелі плати також єроз'єм акумулятора, тож ви можете проектувати та навчатися будь-де. Плата Explorer постачається повністю зібраною та не потребує паяння, а її розміри складають 107 x 85 x 16 мм. У комплект входять дві ніжки, щоб ви могли розташувати плату вертикально під кутом.

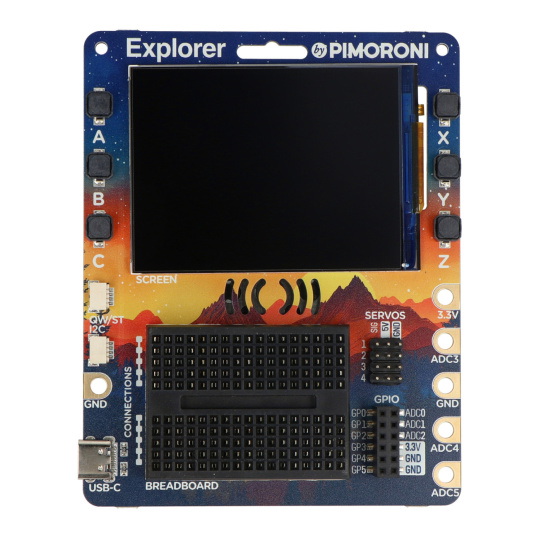

PiMoroni Explorer - плата розширення з RP2350B та 2,8-дюймовим РК-дисплеєм - PiMoroni PIM720.

Приклад підключення.

Основні характеристики дошки PiMoroni Explorer

• Вбудований п'єзоелектричний динамік
• Вбудований 2,8-дюймовий IPS LCD-дисплей з роздільною здатністю 320 x 240 пікселів
• 6 перемикачів, керованих користувачем - A, B, C, X, Y, Z
• Виводи GPIO та ADC
• Провід сервоприводів
• Міні-плата для прототипування чорного кольору
• Вбудований роз'єм USB-C для програмування та живлення
• Не потребує паяння, постачається повністю зібраним
• Програмував на C / C++ та MicroPython

Мікроконтролер RP2350B

Мікроконтролер Raspberry Pi RP2350 базується на двоядерному процесорі Arm Cortex M33, що працює на частоті 150 МГц, що забезпечує високу продуктивність при низькому енергоспоживанні. Він доступний у двох версіях - A (стандартна) таBЗ48 придатних для використання контактів GPIOПорівняно з RP2040, RP2350 працює на вищій частоті ядра та пропонує вдвічі більше SRAM.

PiMoroni Explorer базується на мікроконтролері RP2350B.

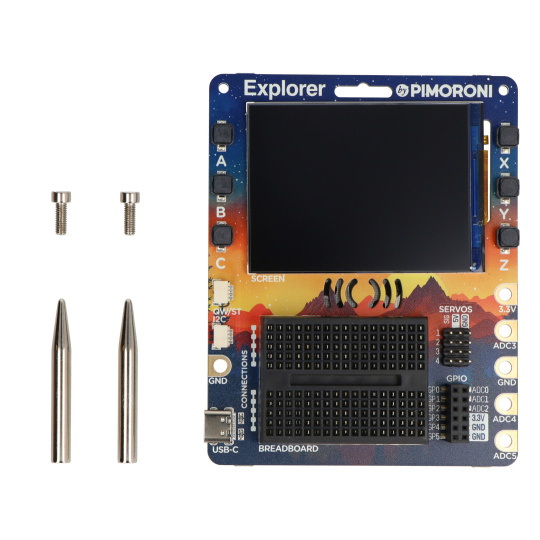

Комплектація набору PiMoroni Explorer.

Технічні характеристики плати PiMoroni Explorer

• Мікроконтролер: RP2350B
• Процесор: Dual Arm Cortex M33 з тактовою частотою до 150 МГц
• SRAM-пам'ять: 520 кБ
• Флеш-пам'ять: 16 МБ QSPI з підтримкою XiP
• Дисплей: IPS LCD 2.8 дюйма (320 x 240 пікселів)
  • Мікросхема драйвера: ST7789V
  • Яскравість: 250 кд/м2
  • Розміри екрана: 43,2 x 57,5 ​​мм
• Елементи на дошці:
• Роз'єм USB Type-C
• Мініатюрна макетна плата
• П'єзоелектричний динамік
• 6 кнопок, керованих користувачем
• Кнопки скидання та завантаження
• Роз'єми GPIO (6 GPIO та 3 АЦП, живлення 3,3 В, GND)
• 6 роз'ємів для підключення затискачів типу "крокодил" (3 АЦП, живлення 3,3 В та земля)
• 4 3-контактних виходи для сервоприводів
• 2x роз'єм Qwiic / STEMMA QT
• 2-контактний роз'єм JST-PH для підключення акумулятора
• Мова програмування: C / C++ або MicroPython
• Розміри: 107 x 85 x 16 мм

Вміст набору

• 1x PiMoroni Explorer - плата розширення з 2,8-дюймовим РК-дисплеєм та RP2350B - PiMoroni PIM720
• 2 ніжки
