U3V7012 - підвищувальний перетворювач - 12 В 10 А - Pololu 2895

ОписПродукт: Підвищувальний перетворювач U3V7012 - 12 В 10 А

Регулятор наддувунапруга в діапазонівід 2,9 до 12 Вдо постійного значення12 В.Система здатна обробляти вхідний струм з максимальним значенням10 А, типовий вхідний струм становить8 І на кілька секунд, а потім режим увімкнетьсятепловий захист.Рекомендується використовувати електрикудо 6 А, тоді перетворювач може працюватипротягом багатьох хвилинВихідний струм залежить від вхідної напруги, вихідної напруги та ефективності перетворювача. Детальніше див. графіки далі в цьому описі.

Сімейство U3V70x пропонує одну версію перетворювача з регульованою вихідною напругою: U3V70A (4,5 - 20 В). Також доступні версії з постійною напругою: 5 В, 6 В, 7,5 В, 9 В, 12 В та 15 В. Усі версії пристроїв U3V70x схожі; для легкої ідентифікації на звороті є порожнє місце, де можна додати власні позначки за допомогою маркера.

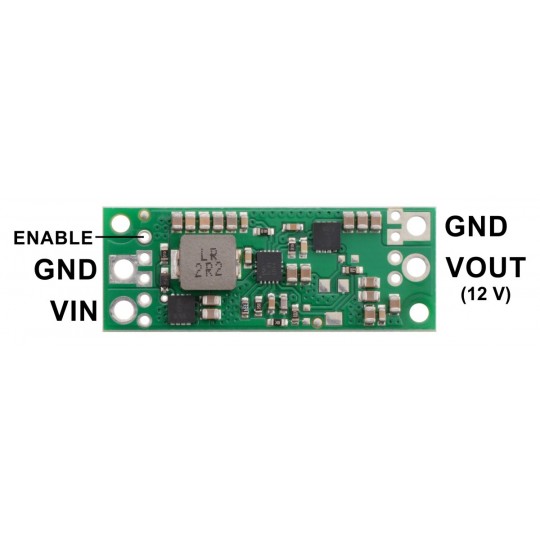

Підключення перетворювача U3V7012

Модуль має чотири контакти:

• VIN-код- вхідна напруга не повинна перевищувати значення вихідної напруги.
• ЗЕМЛЯ- масовий потенціал.
• ВИХІД- вихідна напруга. У випадку регульованого варіанту вибирається за допомогою потенціометра.
• УВІМКНУТИ- перемикає систему в режим низького енергоспоживання. За замовчуванням, контакт підтягується до напруги живлення VIN через резистор 100 кОм. Це означає, що якщо контакт залишити непідключеним, перетворювач увімкнено за замовчуванням. Щоб перевести систему в режим очікування, необхідно застосувати низький стан (нижче 0,4 В). У цьому випадку модуль споживає лише струм, що протікає через резистор 100 кОм, який становить 10 мкА залежно від підключеної вхідної напруги.

Роз'єми мають відповідне маркування на платі. Крок розташування цоколів становить 5 мм для роз'ємів ARK та 2,54 мм длязолота шпилькащо дозволяє встановити модуль уконтактна пластинаабопідключення за допомогою кабелі.

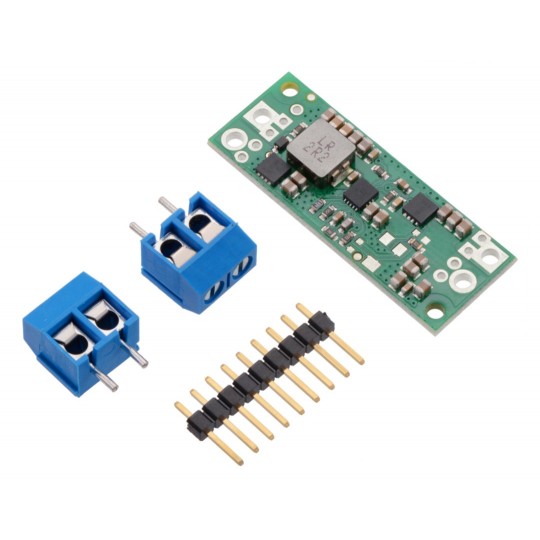

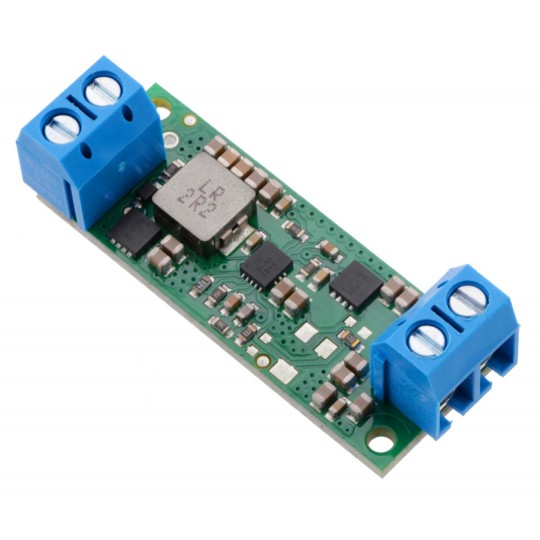

У комплект входять роз'єми для самостійної пайки. Ви можете вибрати популярні золоті контакти або сильнострумові клеми ARK. Завдяки більш товстому шару друкованої плати кінці роз’ємів не виступають за межі макета.

Вихідний струм і ефективність системи підвищувальний U3V7012

ККД перетворювача залежить від вхідної напруги і обраної вихідної напруги. В середньому він становить від 80% до 95%. Вихідний струм є функцією вхідної напруги, вихідної напруги та ККД перетворювача. Зазвичай це значення близько вхідного струму.

Рис. 1: ККД системи при вихідній напрузі 12 В.

Таким чином, максимальний вихідний струм пропорційний відношенню вхідної напруги до вихідної напруги. Крім того, його значення може залежати від зовнішніх факторів, напр. температура, потік повітря або використовуваний радіатор.

Технічні характеристики підвищувального перетворювача U3V7012

• Вхідна напруга: від 2,9 В до 12 В
• Вихідна напруга: 12 В з точністю 4%
• Максимальний вхідний струм:
• до 10 А - миттєвий
• до 8 А - на кілька секунд
• до 7 А - протягом тривалішого періоду часу
• Вихідний струм: див. графіки
• Низьке енергоспоживання в режимі очікування
• ККД 80 - 95%
• Безпека:
• Перед зміною підключення живлення
• Термічний – вимикає систему, коли температура занадто висока
• Блокування живлення при занадто низькій напрузі живлення - нижче 2,5 В
• Коротке замикання
• Вхідний струм обмежений до 10 А
• Два монтажні отвори для гвинтів M2

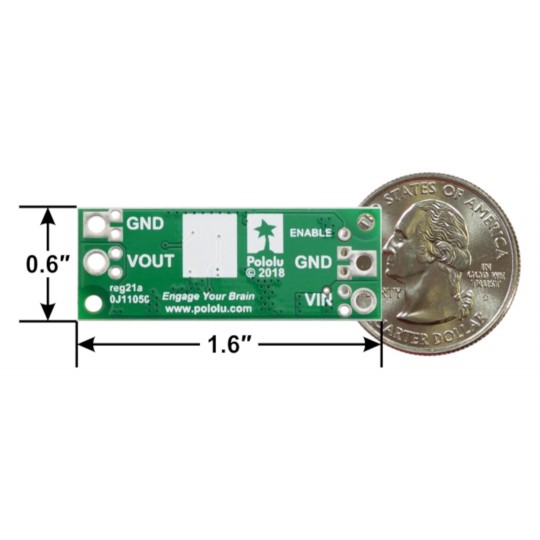

• Розміри: 40,6 x 15,2 x 4,6 мм
• Вага (без роз'ємів): 3,4 г
