Опис продукту: Gateway H2 - комунікаційний модуль - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - для модулів розробки M5Core - M5Stack M141

Gateway H2 від M5Stack — це компактний,стекований комунікаційний модульз домовленістюESP32-H2-MINI-1, що підтримує бездротові протоколиZigBee 3.0, Thread 1.3 та Matter(На основі потоків). Завдяки інтегрованому зв'язку IEEE 802.15.4 та можливості перемикання інтерфейсів UART/SPI черезDIP-перемикач, пристрій ідеально підходить для розробки IoT-додатків з акцентом на сумісність та безпеку даних.підтримує апаратне шифрування, що робить його ідеальним рішенням для проектів, що потребують захисту передачі. Його здатність використовувати в багатомодульних системах робить його надзвичайно гнучким інструментом для професіоналів.

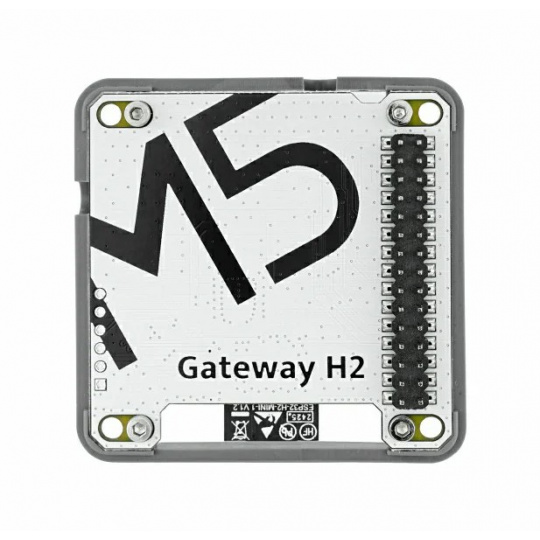

Шлюз H2 - комунікаційний модуль - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - для модулів розробки M5Core - M5Stack M141.

Gateway H2 має вбудований модуль апаратного шифрування.

Основні характеристики модуля Gateway H2

• Чіп ESP32-H232-бітний одноядерний процесор RISC-V з тактовою частотою до 96 МГц
• Підтримка ZigBee, Thread та MatterВідповідність найновішим протоколам Інтернету речей
• Зв'язок IEEE 802.15.4низьковольтна бездротова передача
• 8-позиційний DIP-перемикачлегка зміна інтерфейсу та конфігурації функцій
• Підтримка апаратного шифруваннябезпека даних у застосунках Інтернету речей
• Низьке споживання енергіїлише 8,55 мА в режимі очікування
• СумісністьПрацює з UIFlow 2.0, Arduino IDE та ESP-IDF

Розпіновка та сумісність з M5Stack

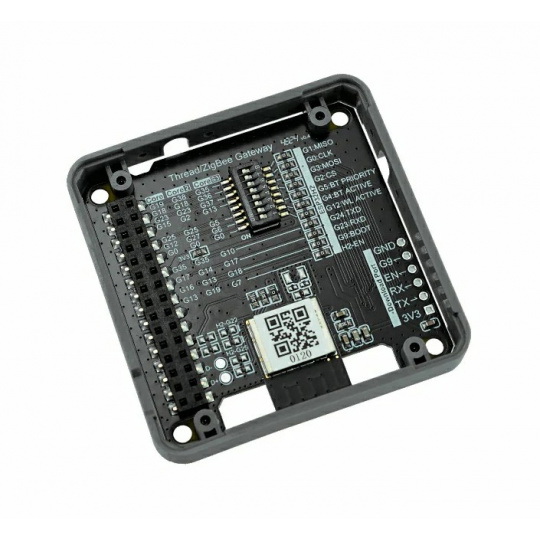

Модуль шлюзуH2 використовує M-Busі це може бутивикористовується з контролерами M5Stack(наприклад, CoreS3, Core2, Fire v2.7). Завдяки DIP-перемикачу можна змінювати функції контактів – наприклад, між UART та SPI. Модуль використовує спільні контакти з функціями Bluetooth та WiFi. Роз'єми, такі якRXD, TXD, SPI_MOSI, SPI_MISO, SPI_CLK, SPI_CSіSDA/SCLдоступні на 30-контактному роз'ємі, що полегшує інтеграцію в додатки, що потребують бездротового зв'язку з низьким енергоспоживанням та спільного використання сигналу з хостом.

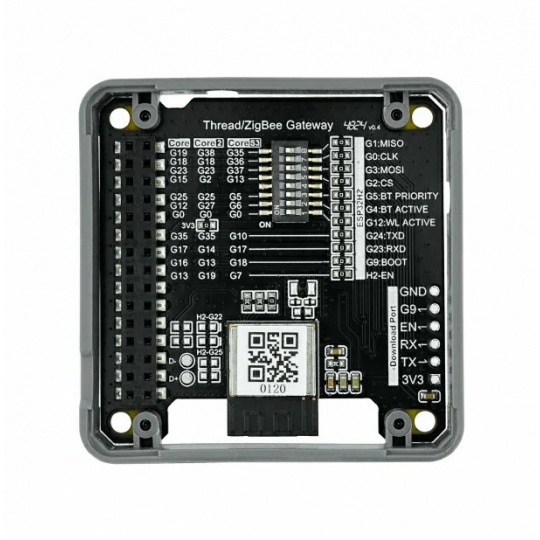

Схема розпіновки.

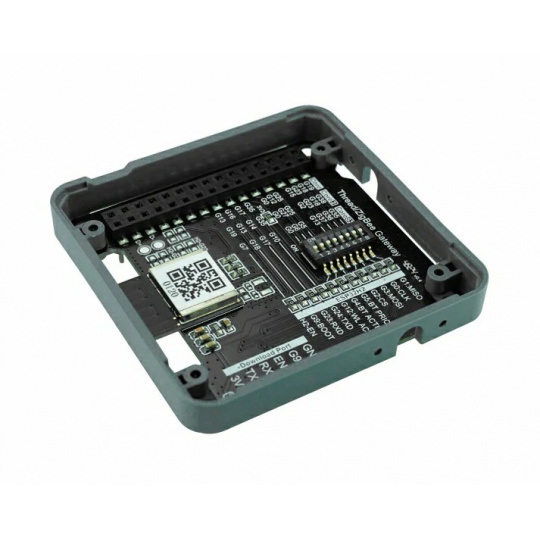

Модуль базується на ESP32-H2-MINI-1.

Програмування та інтеграція

Модуль можна програмувати за допомогою середовищArduino IDE, ESP-IDF та UIFlow 2.0Завдяки наявності офіційних бібліотек та документації від Espressif, можна легко створювати кінцеві точки, які підтримуютьMatter over Thread, шлюз ZigBee або маршрутизатор Thread Border RouterПрограмне забезпечення можна завантажити через класичний інтерфейс UART (через ESP32 Downloader). Виробник також надає SDK для платформи ESP-IDF та покрокові інструкції для всіх підтримуваних протоколів.

Технічні характеристики Gateway H2

• SoC: ESP32-H2-MINI-1 (32-бітний RISC-V, 96 МГц)
• Флеш-пам'ять: 2 МБ
• Антена: антена на друкованій платі
• Підтримувані протоколи: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
• Споживання енергії (в режимі очікування): 3,3 В / 8,55 мА
• Споживання струму (під час роботи): 3,3 В / 18,35 мА (потокове з'єднання)
• DIP-перемикач: 8-позиційний (UART/SPI, керування бездротовими функціями)
• Робоча температура: від 0°C до 40°C

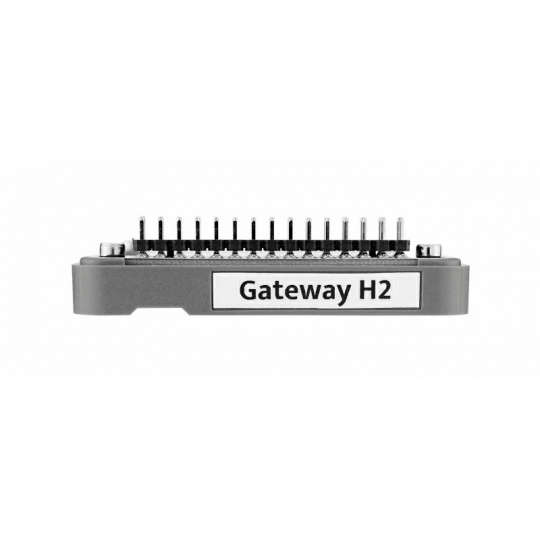

• Розміри: 54 x 54 x 13,1 мм
• Вага: 11,8 г

Вміст набору

• 1x Модуль Gateway H2
