Опис продукту: Гравітація - 3-осьовий магнітометр - BMM150 - I2C - DFRobot SEN0529

Тривісний магнітометр DFRobot з системоюBosch BMM150технологічноФліпКорМодуль дозволяє вимірювати магнітне поле у трьох перпендикулярних напрямках у діапазоні±1300 мкТл (вісь X та Y)і±2500 мкТ (вісь Z)з роздільною здатністю вимірювання0,3 мкТлМодуль надає інформацію про абсолютну орієнтацію, зберігаючи при цьому високу точність та прецизійність вимірювань. Плата оснащена гравітаційним роз'ємом для швидкого підключення компонентів. Датчик використовує шину.I2Cдля зв'язку з підключеними пристроями. Він також має2-бітний DIP-перемикач, який можна використовувати для налаштування адреси I2C (доступно 4 адреси). Модуль із системоюБММ150Він використовується в таких галузях, як навігація та позиціонування роботів, електричний компас та електрична карта.

Енергозберігаючий тривісний геомагнітний датчик від DFRobot.

Гравітація - 3-осьовий магнітометр - BMM150 - I2C - DFRobot SEN0529.

Принцип роботи магнітометра

Деякі з найчастіших запитань включають: що таке магнітометр? Для чого використовується магнітометр? Ви можете знайти відповіді на ці (та інші) запитання в нашому блозі у статті «Магнітометр – як він працює та для чого його використовують?»

Застосування магнітометра

• Розвідувальні дрони
• Рекреаційні дрони
• Навігація всередині будівель та на відкритому просторі
• Збір інформації про магнітний курс
• Доповнена реальність
• Електронний компас з компенсацією нахилу для обертання карти
• Магнітометр у телефоні

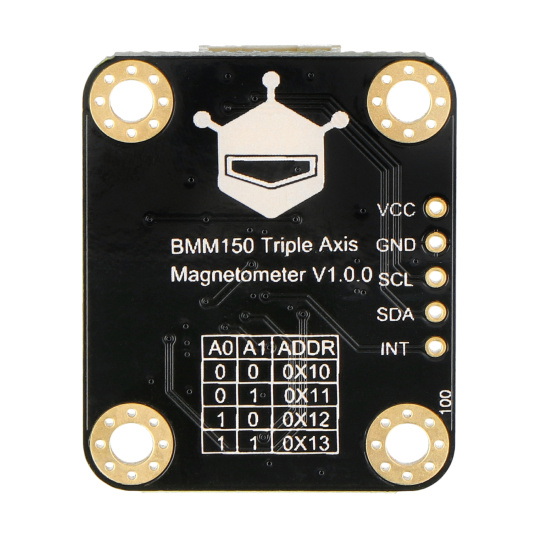

Опис розпіновки та схема підключення

Модуль має паяльні площадки для паяння доданого роз'єму Goldpin, а також роз'єм Gravity для безпаяльного з'єднання. Кожен контакт позначений, що значно спрощує підключення.

• VCC - напруга живлення від 3,3 В до 5 В постійного струму
• GND - системне заземлення
• SCL - лінія тактової частоти інтерфейсу I2C
• Лінія передачі даних інтерфейсу SDA - I2C
• INT - контакт переривання

Схема підключення датчика з FireBeetle ESP32-E.

Вміст набору.

Технічні характеристики модуля

• Напруга живлення: від 3,3 В до 5 В постійного струму
• Діапазон вимірювань: ± 1300 мкТл (вісь X, Y), ± 2500 мкТл (вісь Z)
• Роздільна здатність вимірювання: 0,3 мкТл
• Точність: 30 мкТл
• Зсув нуля-B: ±40 мкТл / ±2 мкТл (програмно оптимізовано)
• Нелінійність:< 1% FS
• Точність визначення курсу магнітометра: горизонтальна складова геомагнітного поля 30 мкТл, ± 2,5°
• Інтерфейс зв'язку: шина I2C
• Адреса шини I2C: налаштовується від 0x10 до 0x13
• Споживання струму: 1,7 мА при 10 Гц
• Час запуску: 3 мс
• Розміри модуля: 32 x 27 x 7,2 мм

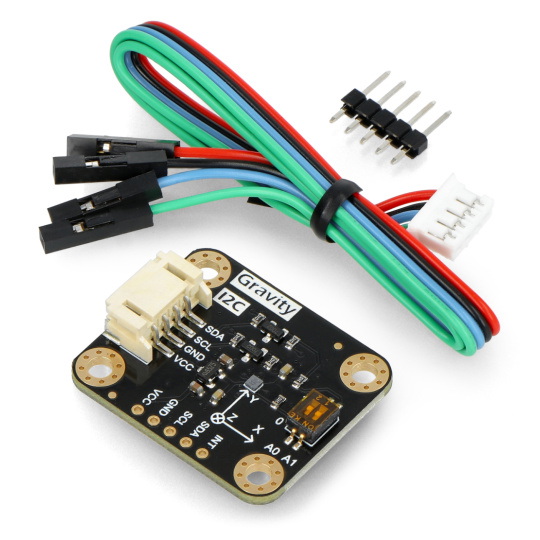

Вміст набору

• Гравітація - 3-осьовий магнітометр - BMM150 - I2C - 1 пошук
• Смужка Goldpin 1x5 - крок 2,54 мм - 1 штука
• З'єднувальний кабель з гравітаційним роз'ємом - 1 шт.
