Гравітаційний датчик якості повітря SGP40 - DFRobot SEN0394

Опис продукту: Гравітаційний датчик якості повітря - SGP40 - DFRobot SEN0394

Датчик якості повітря виробництва DFRobot. Він має вбудовану системуСГП40(запропонований відомою компанією Sensirion), який вимірює якість повітря на вміст летких органічних сполук у діапазонівід 0 ppm до 1000 ppmЗначення представлені у виглядіПоказники індексу летких органічних сполук- від 0 до 500. Якість повітря залежить від діапазону, в якому знаходиться показання - чим нижче значення індексу VOC, тим чистіше повітря. Модуль використовує комунікаційний інтерфейсI2CЧим довше використовується датчик, тим краща його чутливість і точність визначення тенденції та змін. У середньому середовищі (з потенційно низьким рівнем забруднення повітря) датчик може отримати точні показники вмісту летких органічних сполук одразу після використання. У сильно забрудненому середовищі датчик може отримати точні показники вмісту летких органічних сполук приблизно через 1 годину після ввімкнення.

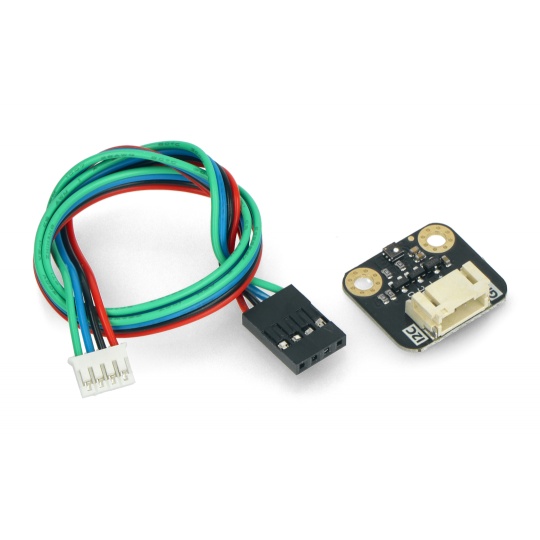

Гравітаційний датчик якості повітря - SGP40.

Комплект також включає спеціальний з'єднувальний кабель, що відповідає стандарту Gravity.

Огляд функцій

• Дуже низьке споживання струму - близько 2,6 мА
• Вбудована компенсація температури та вологості, калібрування не потрібне
• Індикатор VOC для прямої індикації якості повітря
• Він використовується в таких пристроях, як очищувачі повітря, кухонні витяжки, термостати та системи моніторингу якості повітря в приміщенні.

Вміст набору

• Гравітаційний датчик якості повітря SGP40
• Кабель для підключення до системи гравітаційного з'єднання

Індекс летких органічних сполук

• від 0 до 100 - якість повітря: відмінна
• від 100 до 200 - якість повітря: добра
• від 200 до 300 - якість повітря: незначне забруднення
• від 300 до 400 - якість повітря: помірно забруднене
• від 400 до 500 – якість повітря: дуже забруднене

Інтерпретація показань індексу летких органічних сполук (ЛОС).

Схема підключення датчика DFRobot до плати, еквівалентної Arduino. Плата не входить до комплекту та може бути придбана окремо.

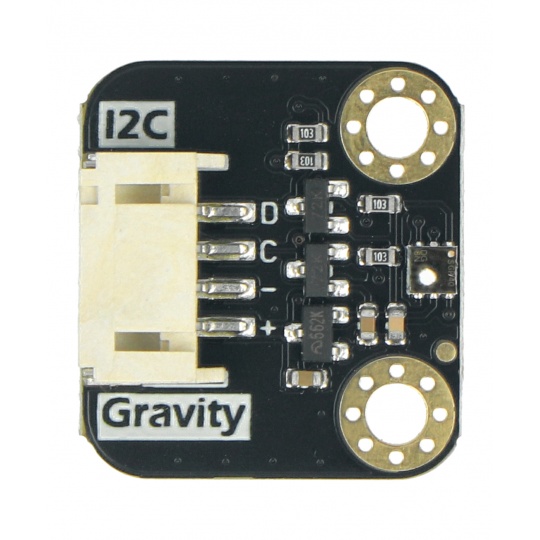

Опис розпіновки та схема підключення

Датчик оснащений роз'ємом, що відповідає стандарту Gravity. Використання цього типу роз'єму значнополегшуєіприскорюєпроцес підключення датчика до модуля контролера - Raspberry Pi або Arduino та їх похідних плат. З'єднайте елементи згідно з такими співвідношеннями:

• VCC (+) - живлення від 3,3 В до 5 В
• GND (-) - системне заземлення
• SCL (C) – лінія тактової частоти шини I2C
• SDA (D) - лінія передачі даних шини I2C

Технічні характеристики датчика

• Тип: Датчик якості повітря
• Вбудований чіп: SGP40
• Діапазон вимірювання:
• ЛОС: від 0 ppm до 1000 ppm
• Значення індексу летких органічних сполук: від 0 до 500
• Джерело живлення: від 3,3 В до 5 В
• Робочий струм: 2,6 мА
• Час запуску: 10 сек
• Час відгуку: 2 сек
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x59
• Діапазон робочих температур: від -10°C до 50°C
• Діапазон температур зберігання: від 5°C до 30°C
• Діапазон робочої вологості: від 0% до 90% відносної вологості
• Розміри: 20 x 22 мм

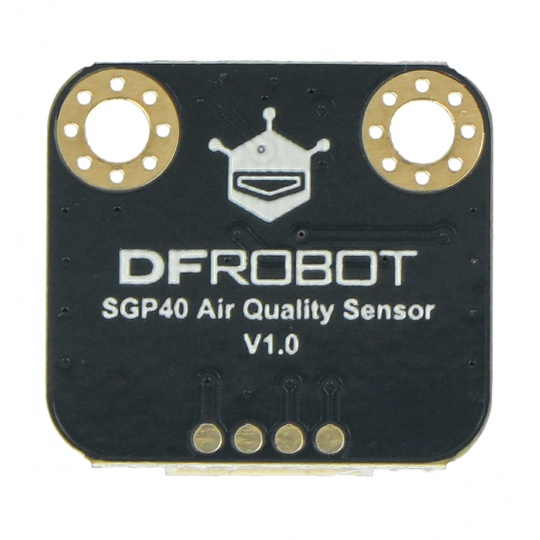

DFRobot - датчик якості повітря.
