Модуль дозволяє керувати виконавчими механізмами, які споживають струм для5 Авикористовуючи порти мікроконтролера або будь-який комплект розробки (включаючи Arduino, Raspberry Pi та STM32Discovery).Оптоізоляціявідокремлює сигнал керування від частини, пов'язаної з живленням реле, тим самим забезпечуючи безпеку системи керування. Плата адаптована для роботи з Raspberry Pi A+/B+/2B/3B/3B+ якНакладання HAT, також має корпус з монтажним кронштейномна DIN-рейціікомплект прокладок та гвинтівПродюсер з прикладами роботи з використанням wiringPi, bcm2835, python, python-bottle (керування вебсайтом) та crontab.

Підключення реле-шапочки

Для належної роботи просто підключіть Raspberry Pi до роз'єму GPIO. Роз'єми є стандартними гвинтовими роз'ємами ARK, що забезпечують легке підключення.немає потреби в паянніКрім того, можна змінити стандартні керуючі контакти за допомогою перемичок. За потреби можна обрізати друковану плату у визначеному місці таперетворити його на традиційний модуль з релебез кришки HAT. У цьому випадку слід підключитиЖивлення 5 В для котушок реле через гвинтовий роз'єм ARK, системне заземлення GND та керуючі контакти до роз'ємів CH1 ... CH8.

Реле має такі контакти

• Роз'єм GPIO- блок живлення та керування реле від Raspberry Pi як HAT
• Роз'єми ARK A, B, C- контакти реле
• Перемички CH1 ... CH8- зміна стандартних керуючих контактів GPIO
• Роз'єми ARK 5V, GND та CH1 ... CH8- Блок живлення 5 В та релейне керування (без HAT)

Технічні характеристики модуля

• Сумісність: Raspberry Pi A+/B+/2B/3B/3B+
• Можливість зміни стандартних контактів за допомогою перемичок
• Напруга живлення: 5 В
• Низький рівень спрацьовування
• Керуючий сигнал: 3,3 В/5 В
• Реле HLS8L-DC5V-S-C
  • Напруга котушки: 5 В
  • Максимальна контактна напруга: 250 В змінного струму, 30 В постійного струму
  • Максимальний струм: 5 А
• Оптоелектронна ізоляція
• 8 світлодіодів, що індикують активацію реле

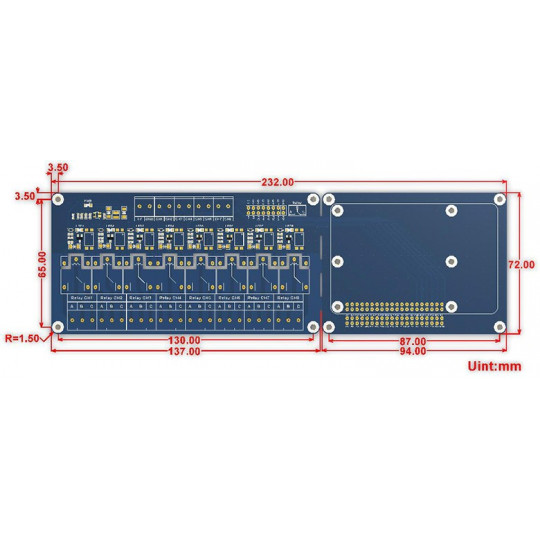

• Розміри плати: 232 x 72 мм
• Діаметр монтажних отворів: 3 мм

Приклади застосування

• Контролер освітлення
• Контролер виконавчих механізмів
• Перемикач для електричних пристроїв, включаючи двигуни

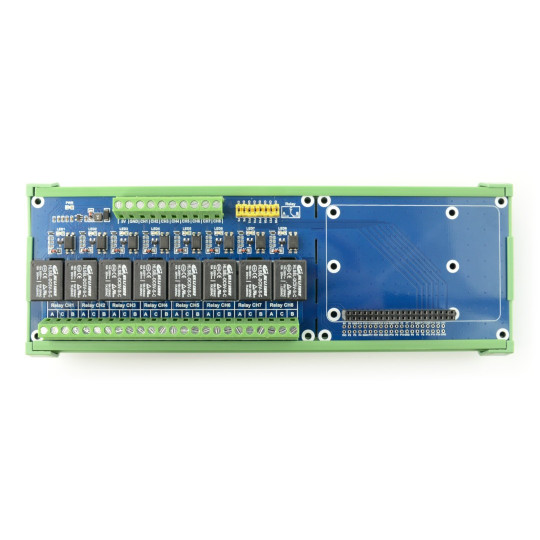

Реле для Raspberry Pi - 8 оптоізольованих реле - стилі 5A/250VAC/30VDC - котушка 5V - Waveshare 15423

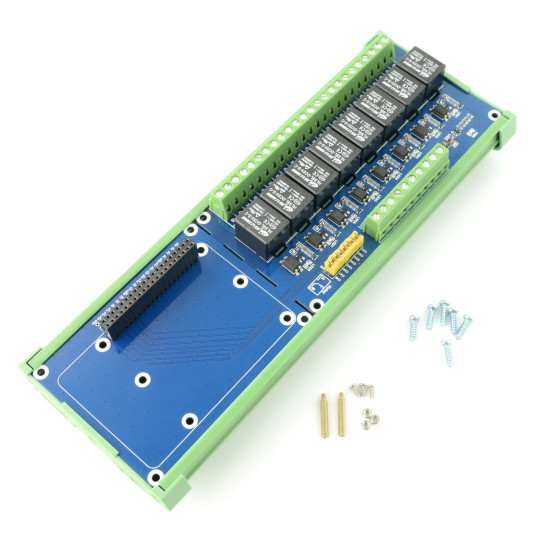

Relay від Waveshare — це накладання капелюха для міні-комп’ютерів Raspberry Pi A+/B+/2B/3B/3B+. Робота модуля проста: він дозволяє керувати приводами, які споживають струм від основного модуля (до 5 А) через порти мікроконтролера або інші плати, напр. Arduino, Raspberry Pi або STM32Discovery.

Це дозволяє керувати окремими виконавчими механізмами, уникаючи інших проміжних компонентів, що є значною зручністю та економією ресурсів. Релейний капюшон оснащений вісьмома реле HLS8L (котушка 5 В).

Релейний капюшон Raspberry Pi від Waveshare для керування іншими модулями

Релейний капелюх для Raspberry Pi - 8 оптоізольованих реле 5A/250VAC/30VDC - котушка 5V - Waveshare 15423 підтримується різними програмами та мовами програмування. Найпопулярніші включають wiringPi, Python та Python-bottle.

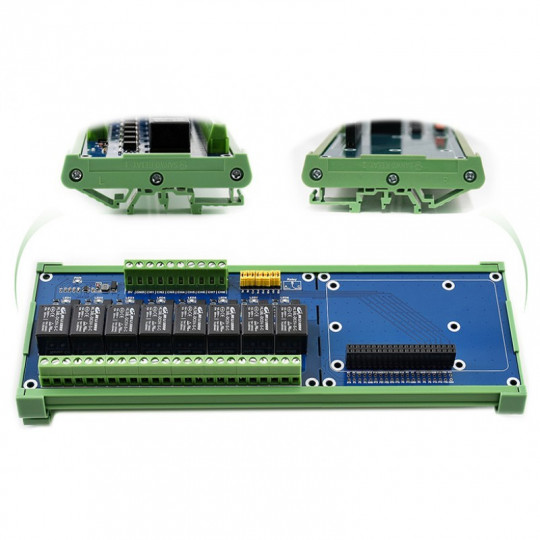

Ще однією перевагою конструкції є корпус, який також оснащений кронштейном для кріплення на DIN-рейку, що, безумовно, сподобається розробникам, які використовують мінікомп'ютери для напівпромислового застосування або 3D-друку. Комплект включає всі необхідні монтажні аксесуари разом із кришкою.
