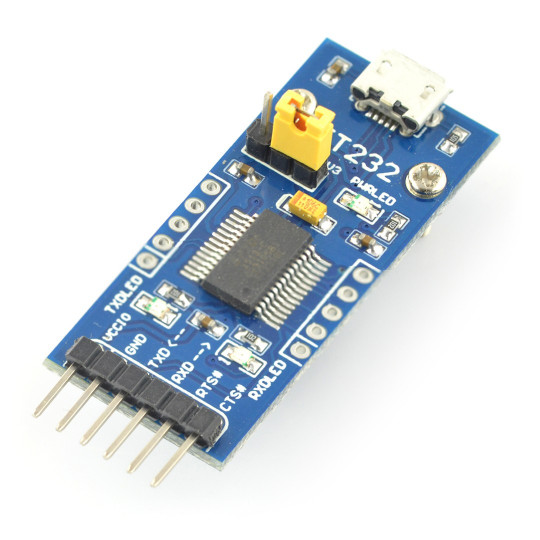

Перетворювач FTDI FT232RL USB-UART - роз'єм MicroUSB - Waveshare 11324
723 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 4092364513
Опис продукту:Перетворювач FTDI FT232RL USB-UART - роз'єм microUSB
Перетворювач забезпечує зв'язок між двома популярними послідовними інтерфейсами: USB та UART. Модуль базується на...FT232RL,працює з Windows 7 та Windows 8/8.1.
Модуль постачається з планками Goldpin: 1x5 чоловічий (2 шт.), 1x5 жіночий (2 шт.) та6-контактний кабель з роз'ємами-мама.
Модуль може використовуватися для обміну даними між комп'ютером та мікроконтролерною системою або для програмування плат із послідовним інтерфейсом, таких як Arduino або STM32Discovery. В операційній системі він відображається як віртуальний COM-порт. Він має роз'єм microUSB та три світлодіоди, що індикують живлення, передачу та прийом даних.
Пристрій працює на напругах 3,3 В та 5 В. Вибір напруги здійснюється за допомогою перемички. Плата оснащена роз'ємами з кроком 2,54 мм, які підходять для макетної плати або дозволяють дротове підключення. Виводи VCCIO, GND, TXD, RXD, RTS# та CTS# мають попередньо припаяні позолочені роз'єми з кроком 2,54 мм. Решту виводів необхідно припаяти окремо.
Підключення
Опис контактів модуля наведено в таблиці.
| Закріпити | Опис |
|---|---|
| VCCIO | Джерело живлення 3,3 В або 5 В вибирається перемичкою. |
| ЗЕМЛЯ | Маса системи. |
| Тех. передача | Вивід передавача UART. |
| Рецепт | Вивід приймача UART. |
| RTS# | Сигнал керування запитом на надсилання даних / сигнал підтвердження. |
| CTS# | Надіслати керуючий сигнал, деталі в . |
| RESET# | Сигнал скидання, активований низьким станом. |
| DCD# | Сигнал швидкої допомоги, подробиці в документації. |
| DSR# | Сигнал готовності даних, деталі в . |
| РІ# | Вхідний сигнал контрольного індикатора, деталі в . |
| DTR# | Сигнал керування готовністю даних / сигнал підтвердження. |
| CBUS0 - 4 | Налаштовувані контакти CBUS, див. деталі. |
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Конвертер — Інтерфейс | UART |
| Конвертер — Розетка | мікроUSB |
| Конвертер - Система | FT232RL |
| Тест | 3 |
| Вага паковання | 0,012 кг |
| Висота паковання | 1,5 см |
| глибина паковання | 7,5 см |
| Ширина паковання | 7 см |
