Arduino Nano R4 з роз'ємами - ABX00143

Опис продукту: Arduino Nano R4 з роз'ємами - ABX00143

Arduino Nano R4 — це компактна плата, що належить до сімейства Arduino, заснована на тому ж мікроконтролері.Ренесас RA4M1такий самий, як Arduino Uno R4 Minima. Він поєднує в собі малий розмір з високою обчислювальною потужністю. Модуль має256 кБ флеш-пам'ятіі32 кБ оперативної пам'яті, а також14 цифрових контактів, 6 ШІМ-каналів та 8 аналогових контактівЗавдяки паяльним майданчикам, плата ідеально підходить для SMD-монтажу на спеціальних друкованих платах. Вона зберігаєповна сумісність з екосистемою Arduino, та наявність двох основних лінійI2C - 3,3 В (Qwiic) та 5 В- дозволяє зручно розширювати функції. У цій версії модуль бувзаводською комплектацією паяними роз'ємами, що полегшує негайне використання в прототипах.

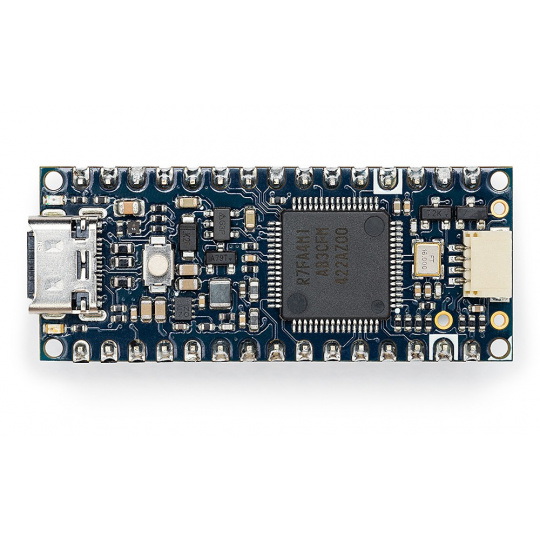

Arduino Nano R4 з роз'ємами - ABX00143.

Вбудований роз'єм Qwiic полегшує інтеграцію з широким спектром датчиків та периферійних пристроїв.

Основні характеристики Arduino Nano R4

• Високопродуктивний мікроконтролер RA4M1256 кБ флеш-пам'яті, 32 кБ оперативної пам'яті, сумісний з UNO R4
• Компактний формат 43 x 17 ммідеально підходить для застосувань з обмеженим простором
• Паяні роз'єми: забезпечити швидке введення в експлуатацію на макетних платах
• Сумісність із сімейством Nanoоднакова відстань між контактами та функціональність
• Одностороння конструкція: спрощує автоматизоване поверхневе складання
• Роз'єм Qwiic: для швидкого підключення датчиків та аксесуарів
• Програмований RGB-діодвізуальна індикація робочого стану

Широкий спектр інтерфейсів та можливостей підключення в компактному форм-факторі

Nano R4 пропонує багатий набір інтерфейсів, включаючи14 цифрових контактів, 8 аналогових входів, 6 ШІМ-каналів, 1 UART, 1 SPIі2 I2C(5 В та 3,3 В - Qwiic). На платі також є роз'ємUSB типу C, лінійний стабілізатор напруги (VBAT), а також стандартний світлодіод та RGB-світлодіод.Розташування терморегуляторів та типи відповідають сімейству Nano, що забезпечує сумісність з існуючими аксесуарами. Живлення може подаватися через порт USB Type-C або зовнішнє джерело напруги в межахвід 6 В до 21 В, підключений до контакту VIN.

Практичне застосування

• Освіта та прототипування: швидкий старт без необхідності пайки, ідеально підходить для курсів і творчих проектів
• Вбудовані системи та автоматизація: компактність і надійність
• Домашня автоматизація: просте підключення датчиків і виконавчих механізмів
• Робототехніка та автоматизаціядля мініатюрних інтерактивних систем та пристроїв
• Власні апаратні платформиІнтеграція друкованої плати з використанням напівпрохідних контактів

Arduino Nano R4 ідеально підходить для інтеграції в компактні та обмежені в просторі системи.

Плата оснащена заводською паякою на роз'ємах.

Технічні характеристики Arduino Nano R4

• Мікроконтролер: Renesas R7FA4M1AB3CFM (RA4M1)
• Тактова частота: 48 МГц
• Пам'ять: 256 кБ флеш-пам'яті, 32 кБ оперативної пам'яті
• Сумісність контактів: сімейство Arduino Nano
• Інтерфейси: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 В та 3,3 В)
• Входи/виходи: 14 цифрових, 8 аналогових, 6 ШІМ, 1 ЦАП
• Діоди: Користувацькі світлодіоди, RGB-світлодіоди
• Роз'єми: USB Type-C, Qwiic
• Робоча напруга: 5 В
• Діапазон напруги живлення: від 6 В до 21 В
• Розміри: 43 x 17 мм

Вміст набору

• 1x плата Arduino Nano R4 з припаяними роз'ємами
