Контролер двигуна 3-10.8V - двоканальний - для Raspberry Pi Pico - Kitronik 5331
1 423 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 86138597
Опис продукту: Контролер двигуна 3-10.8V - двоканальний - для Raspberry Pi Pico - Kitronik 5331
Продукт від Kitronik у вигляді контролера двигуна. Він дозволяє керуватидвадвигуни постійного струму абоодинкроковий двигун. Максимальне споживання струму на двигун становить1,5 А, а напруга живлення компонентів знаходиться в межах діапазонувід 3 В до 10,8 ВВажливо, що контролер дозволяє одночасно керувати двома двигунами: вперед, назад та зупинка – і все це з повним контролем. Розроблено для використання з версією Pico Raspberry Pi.
Продукт сумісний з Raspberry Pi Pico!
На веб-сайті виробника доступний репозиторій для завантаження, а корисні репозиторії доступні на GitHub. Дізнайтеся, як запрограмувати контролер двигуна за допомогою та , серед іншого.
Модуль Kitronik для керування кроковими двигунами та двигунами постійного струму.
Контролер двигуна Raspberry Pi Pico - огляд функцій
- Компактні розміри та широкий спектр можливостей в одному
- Керування кроковим двигуном та двома двигунами постійного струму
- Функція керування вперед, назад та зупинкою
- Захист від короткого замикання, перевантаження по струму та перегріву
- Вбудований фізичний вимикач увімкнення/вимкнення та світлодіодний індикатор, що вказує на робочий стан
- Плата оснащена зручними гвинтовими роз'ємами
- Контролер двигуна Kitronik також включає додаткові роз'єми GPIO, які можна використовувати для підключення периферійних пристроїв, розширюючи можливості проектування Raspberry Pi Pico.

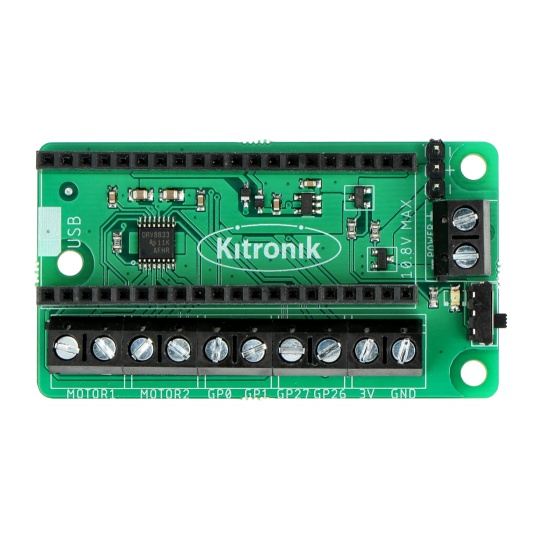

Опис контактів на платі
- MOTOR1 - роз'єми для першого двигуна
- MOTOR2 - роз'єми другого двигуна
- GP0 - контакт вводу-виводу
- GP1 - контакт вводу-виводу
- GP27 - вихід вводу-виводу
- GP26 - вихід вводу-виводу
- 3V - роз'єм живлення 3V
- GND - системне заземлення
- POWER - роз'єм живлення двигуна від 3 В до 10,8 В
Контролер має контакти у вигляді контактів GPIO та гвинтових роз'ємів.
Для коректної роботи контролера двигуна необхідно використовувати Raspberry Pi Pico, який не входить до комплекту. Його можна придбати окремо в нашому магазині.

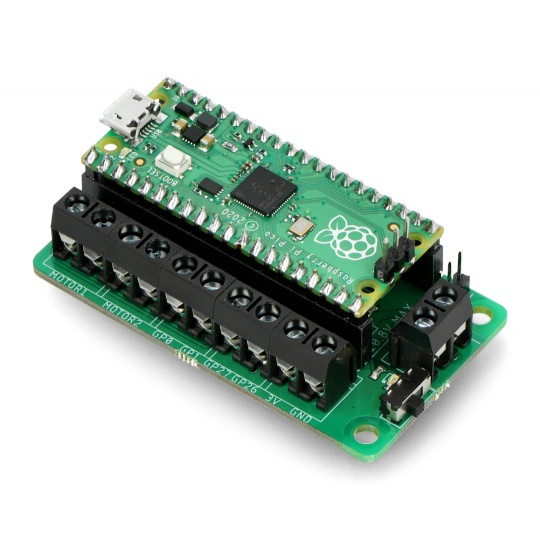

Підключення контролера двигуна до Raspberry Pi Pico.
Технічні характеристики контролера
- Сумісний з версією Raspberry Pi Pico
- Вбудований чіп: DRV8833
- Діапазон напруги живлення: від 3 В до 10,8 В
- Кількість підтримуваних каналів:
- Двигун постійного струму: 2
- кроковий двигун: 1
- Напруга двигуна: від 3 В до 10,8 В
- Максимальне споживання струму на двигун: 1,5 А
- Контакти вводу-виводу: 4 x GPIO
- Додаткові контакти: +3V, GND
- Захист: коротке замикання, перевантаження по струму та перегрів
- Розміри:
- розміри плати: 63 x 35 x 11,6 мм
- Товщина друкованої плати: 1,6 мм
- діаметр монтажних отворів: 3 мм
Контролер двигуна 3-10.8V - двоканальний - для Raspberry Pi Pico - Kitronik 5331
Ми пропонуємо практичний контролер електродвигуна з живленням від 3 В до 10,8 В. Пристрій є двоканальним, тобто його можна використовувати для керування двома двигунами постійного струму або одним кроковим двигуном.
Апаратне забезпечення розроблено для найкращої роботи з популярною платою Raspberry Pi у версії Pico.
Розширення GPIO та HAT для Raspberry Pi Pico
Контролер базується на стабільній мікросхемі DRV8833. Він оснащений захистом від перегріву, короткого замикання та перевантаження по струму, що гарантує, що навіть недосвідчений електронік не зможе легко пошкодити виріб.
Магазин Botland пропонує набагато більше контролерів двигунів та деталей, які можна легко використовувати, наприклад, для створення мобільних роботів. Весь асортимент складається переважно з інструментів, деталей та готової продукції в широких галузях електроніки, робототехніки та автоматизації.
| Основні атрибути | |
|---|---|
| Тип | Контролер |
| Користувальницькі характеристики | |
| Кількість каналів | 2 |
| Модуль — тип | контролер двигуна |
| Напруга живлення від | 3,0 В |
| Подавайте напругу на | 10,8 В |
| Вага паковання | 0,025 кг |
| Висота паковання | 12,5 см |
| глибина паковання | 2 см |
| Ширина паковання | 9 см |
