Gravity - Розширювач контактів I2C CH423 - 24 введення/виведення - DFRobot DFR0979

Опис продукту: Gravity - Розширювач контактів I2C CH423 - 24 введення/виведення - DFRobot DFR0979

Розширювач свинцюCH423від DFRobot дозволяє розширити вашу систему до24додатковіцифрові порти вводу/виводучерез інтерфейсI2CДо них належать 8 GPIO з функціями переривання та 16 GPIO. Модуль оснащений роз'ємом Gravity та стандартними 2,54-мм Goldpin пінами. Напруга живлення коливається від 3,3 В до 5 В. Він використовується в застосунках, пов'язаних зі світлодіодним освітленням або матричними дисплеями. Він також використовується як компонент для розширення застосунків за допомогою точок освітлення для будь-якого проекту.

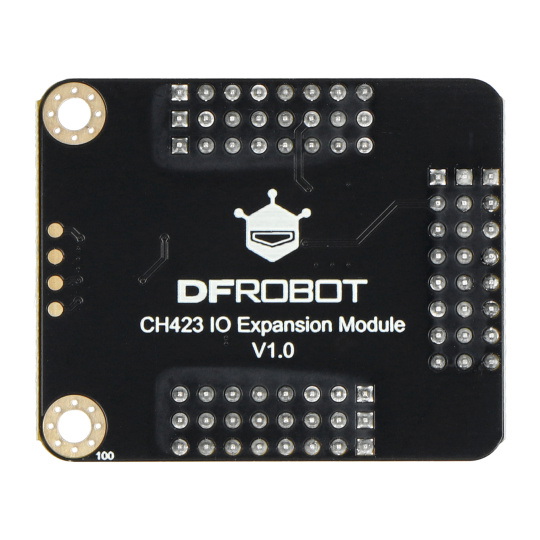

Gravity - Розширювач контактів I2C CH423 - 24 введення/виведення - DFRobot DFR0979.

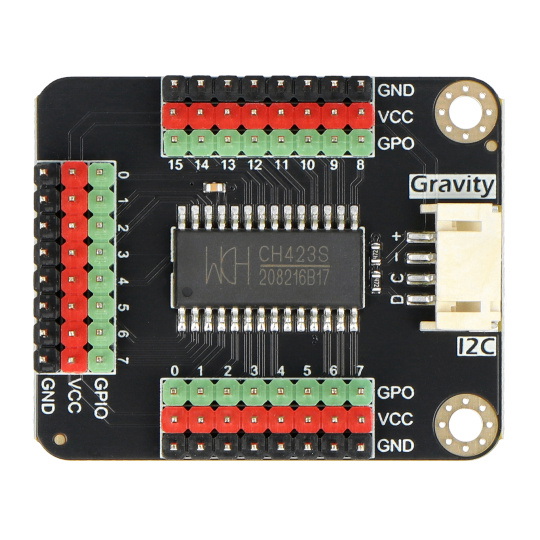

Опис розпіновки та схема підключення

Модуль має роз'єм Gravity, який підключає його до плати Arduino. Кожен контакт додатково позначений, що значно спрощує підключення.

• "+" - VCC - вихід живлення від 3,3 В до 5 В постійного струму
• "-" - GND - системне заземлення
• "C" - SCL - лінія тактової частоти інтерфейсу I2C
• "D" - SDA - лінія передачі даних інтерфейсу I2C
• GPIO - вхідні/вихідні контакти
• GPO - вихідні контакти

Технічні характеристики модуля

• Тип: розширювач штифтів
• Вбудований чіп: CH423
• Кількість контактів: 24 вводу/виводу
• 8 GPIO з функціями переривання
• 16 групових політик
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: налаштовується від 0x20 до 0x3F (модуль не може використовуватися з іншими пристроями I2C в діапазоні адрес)
• Напруга живлення: від 3,3 В до 5 В
• Споживання струму: 1 мА
• Струм вводу/виводу: 15 мА
• Діапазон робочих температур: від -20°C до 80°C
• Розміри пластини: 45 x 37 мм

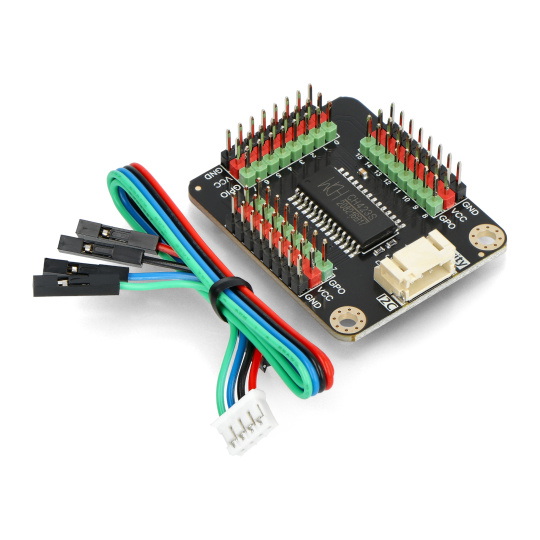

Вміст набору

• Gravity - Розширювач контактів I2C CH423 - 24 введення/виведення - DFRobot
• З'єднувальний кабель з 4-контактним роз'ємом Gravity - 1 шт.

Елементи, що входять до комплекту.
