S13V25F15 - підвищувально-знижувальний перетворювач - 15 В 2,5 А - Pololu 4985

Опис продукту: S13V25F15 - підвищувальний/знижувальний перетворювач - 15 В 2,5 А - Pololu 4985

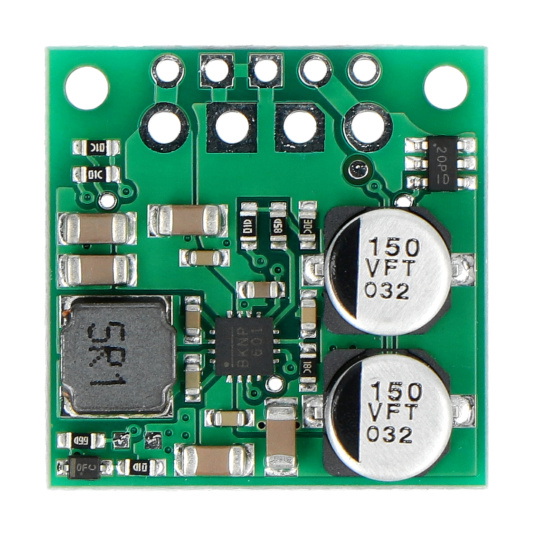

S13V25F15 - підвищувальний/знижувальний перетворювач - 15 В 2,5 А - Pololu 4985.

Пристрій обробляє широкий діапазон вхідних напруг і встановлює постійне значення 15 В.

Основні характеристики конвертера

• Ефективно перетворює вхідну напругу з 2,8 В до 22 В на стабільні 15 В
• Забезпечує типовий ККД від 85% до 95% залежно від вхідної напруги та навантаження
• Дозволяє працювати з максимальним безперервним вихідним струмом від 0,5 А до 3 А
• Він має струм спокою від 10 мА до 45 мА
• Захищає від зворотної напруги та перевантаження
• Забезпечує функцію плавного пуску, яка обмежує пусковий струм
• Дозволяє перейти в режим низького енергоспоживання зі струмом холостого ходу від 2 мкА до 10 мкА на вольт
• Має захист від низької та перенапруги на виході
• Характеризується компактними розмірами, ідеально підходить для застосувань з обмеженим простором
• Забезпечує стабільну роботу при постійній частоті перемикання приблизно 500 кГц

Конвертерні програми

Перетворювач підходить для застосувань з нестабілізованою напругою.

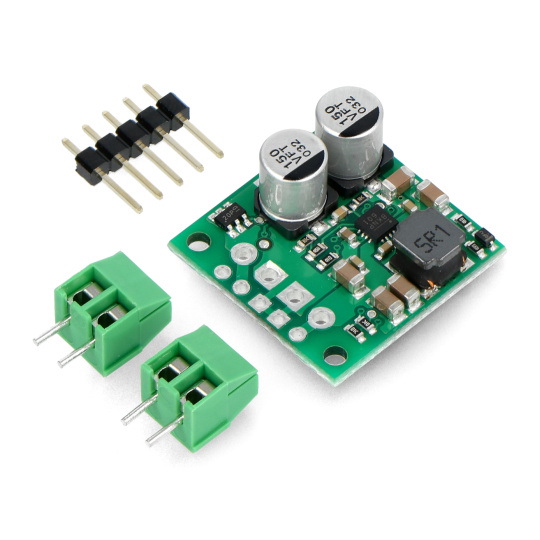

Елементи, що входять до комплекту.

Доступні функції безпеки

Перетворювач напруги S13V25F15 має розширені функції захисту, що забезпечують безпечне та надійне використання пристрою. Важливою функцією безпеки єзахист від зворотної напруги до 20 В, що захищає пристрій від потенційних пошкоджень у разі неправильного підключення. Пристрій також пропонуєзахист від перевантаження по струмуякі захищають систему від пошкоджень, спричинених занадто високим значенням струму, та забезпечують захист від перегріву за допомогою вбудованоготепловий захист.

Розпіновки перетворювача S13V2515

Контролер має два набори наскрізних отворів: п'ять менших отворів, розташованих з інтервалом 0,1 дюйма вздовж краю плати (для сумісності зі стандартними макетними платами та роз'ємами, що використовують інтервал 0,1 дюйма між контактами), та чотири більші отвори, призначені для гвинтових клем 3,5 мм.

• ВИХІД- вихідна напруга 15 В
• ЗЕМЛЯ- маса системи
• VIN-код- вхідна напруга від 2,8 В до 22 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень

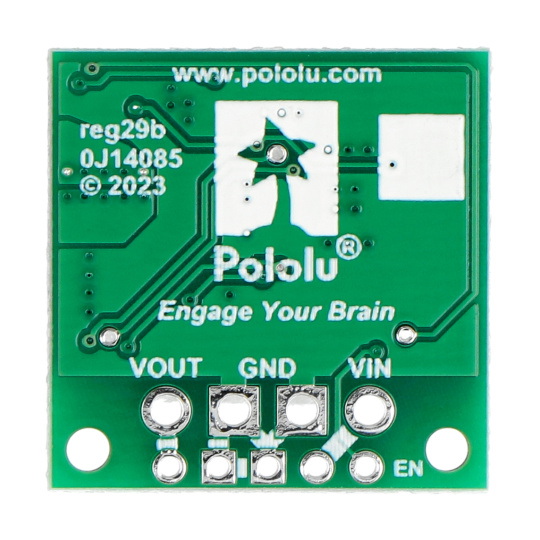

Розпіновка перетворювача S13V2515.

Виріб має низку захисних функцій.

Технічні характеристики перетворювача S13V2515

• Тип пристрою: підвищувальний/знижувальний перетворювач
• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 15 В (точність 4%)
• Типовий максимальний безперервний вихідний струм: 2,5 А
• Максимальний діапазон безперервного вихідного струму: від 0,5 А до 3 А, залежно від вхідної напруги, температури та інших факторів
• Максимальний вихідний струм: 5,1 А
• Діапазон струму спокою: від 10 мА до 45 мА (від 2 мкА до 10 мкА, якщо пристрій вимкнено)
• Частота перемикання: приблизно 500 кГц
• Ефективність системи: від 85% до 95%
• Захист: від зворотної напруги до 20 В, перевантаження, підвищеної напруги, зниженої напруги та перегріву
• Розміри: 22,9 x 22,9 x 9,7 мм
