Релейний модуль 4 канали з оптоізоляцією - контакти 10A/250VAC - котушка 5V
498 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1504992356
Опис продукту: Релейний модуль 4 канали з оптоізоляцією - контакти 10 A / 250 V AC - котушка 5 V
Модуль дозволяє керувати виконавчими механізмами, що споживають струм до 10 А, за допомогою портів мікроконтролера або будь-якого комплекту розробки (включаючи Arduino, Raspberry Pi та STM32Discovery). Оптоізоляція відокремлює керуючий сигнал від джерела живлення реле, забезпечуючи безпеку системи керування.
Технічні характеристики релейного модуля
- Напруга живлення логічної частини: 3,3 В - 5 В
- Низький рівень спрацьовування
- Реле: JQC-3F (документація)
- Напруга котушки: 5 В
- Максимальна напруга контакту: 250 В змінного струму, 110 В постійного струму (залежить від типу навантаження - деталі в документації, Таблиця 7. Номінальна напруга контакту)
- Максимальний струм: 10 А
- EL817 Оптоізоляція (документація)
- Розміри плати: 75 x 55 мм
- Діаметр монтажних отворів: 3 мм
- Відстань між отворами: 68 мм та 48 мм

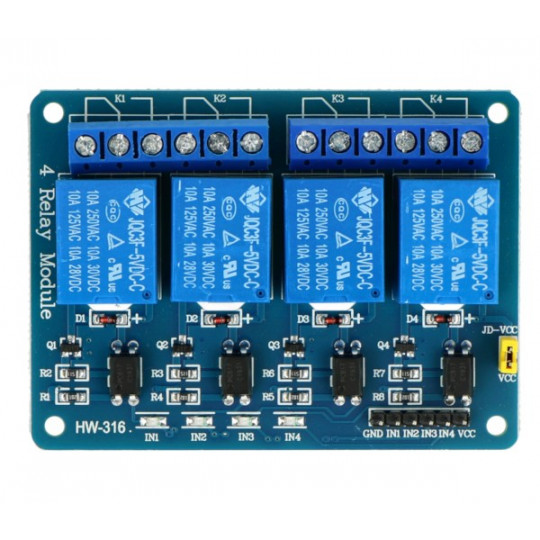

Релейний модуль 4 канали з оптоізоляцією - контакти 10A/250VAC - котушка 5V.
Релейний модуль на 4 канали.
Приклади використання модулів
- Контролер освітлення
- Контролер виконавчих механізмів
- Перемикач для електричних пристроїв, включаючи двигуни
Підключення релейного модуля
Для належної роботи просто підключіть джерело живлення котушки реле та цифровий сигнал керування. Контакти є стандартними роз'ємами Goldpin з кроком 2,54 мм, що дозволяє підключати їх за допомогою популярних перемички. Реле має такі контакти:
- Віртуальний кредитний центр (VCC)- блок живлення оптоізолятора.
- JD-VCC- живлення котушки реле, за замовчуванням підключене до VCC через перемичку. Щоб керувати 3,3 В, від'єднайте перемичку від контакту JD, підключіть живлення котушки 5 В та під'єднайте 3,3 В до VCC.
- ВХІД1, ВХІД2, ВХІД3, ВХІД4- входи керування реле, що вмикаються при низькому рівні.
- ЗЕМЛЯ- заземлення системи, всі контакти GND з'єднані один з одним.
- Роз'єми KF (ARK)- контакти реле, підключені, як показано на платі модуля.
Релейний модуль 4 канали з оптоізоляцією - контакти 10A/250VAC - котушка 5V
Цей пристрій має максимальну швидкість підключень 30/хв (електричні підключення) та 300/хв (механічні підключення). Мінімальний опір ізоляції становить 100 МОм (500 В постійного струму).
4-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 5V споживає приблизно від 0,36 Вт до 0,51 Вт (залежно від навантаження). Безпечна вологість повітря становить від 45% до 85%.
Релейний модуль 4 канали з оптоізоляцією - контакти 10A/250VAC - котушка 5V - додаткова інформація
Користувачі можуть розраховувати на просте підключення, частково завдяки маркованим контактам на всій платі. Це мінімізує ризик неправильного підключення. Робоча температура пристрою коливається від -40℃ до +85℃.
Діелектрична міцність між котушкою та контактом становить 1500 В змінного струму 50/60 Гц протягом однієї хвилини, а між контактами — 1000 В змінного струму 50/60 Гц протягом однієї хвилини. Релейний модуль важить лише 10 г. Мінімальний термін служби реле становить 107 годин для механічної роботи (при живленні від номінальної напруги) та 105 годин для електричної комутації.
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Інтерфейс | Цифрове введення/виведення |
| Кількість каналів | 4 |
| Тест | 3 |
| Вага паковання | 0,055 кг |
| Висота паковання | 7,5 см |
| глибина паковання | 2 см |
| Ширина паковання | 6 см |
- Ціна: 498 ₴
