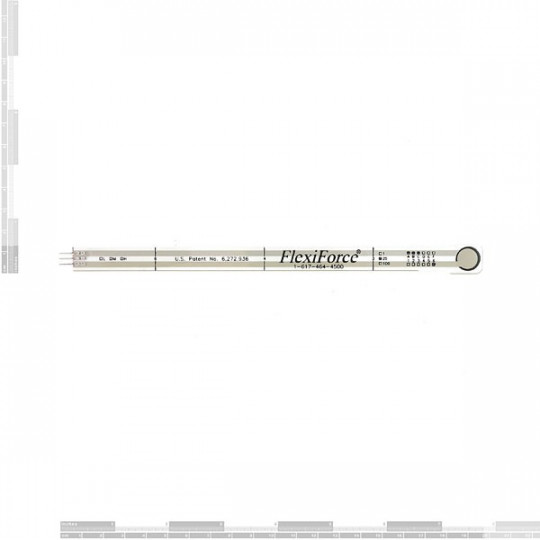

Датчик тиску - 45 кг - SparkFun SEN-08685

Опис продукту: Датчик тиску - 45 кг - SparkFun SEN-08685

Датчик тиску зменшує йогоопори, зі збільшенням сили, що прикладається до поверхні датчика, опір не змінюється при згинанні датчика. Датчик довжиною216 мм, максимальна сила тиску становитьприблизно 45 кг. Крок штифта 2,54 мм.

Технічні характеристики датчика

• Діаметр: 25,4 мм (1 дюйм)
• Довжина: прибл. 216 мм - 8,5"
• Сила пресування: макс. 45 кг - 100 фунтів
• Крок між штифтами: 2,54 мм

Датчик сили тиску.

Невеликий датчик сили для робототехнічних застосувань та багато іншого.

Датчик сили Tekscan 45 кг призначений для грубого вимірювання навантаження, а точніше, сили, що діє на круглий наконечник датчика. Запатентований у 2001 році, датчик забезпечує добру лінійність 3% (від 0 до 50% максимального навантаження) та повторюваність 2,5%. Гістерезис датчика не перевищує 4,5% від повної шкали, а довготривалий дрейф становить 5%.

Основною перевагою датчика тиску є його короткий час відгуку (всього 5 мкс), що дозволяє використовувати його навіть зі швидкими АЦП. Датчик реагує на зміни тиску зміною опору, тому вихідний сигнал можна легко отримати за допомогою простої схеми на основі одного операційного підсилювача. У найпростішому варіанті елемент може працювати як класичний дільник напруги, підключений безпосередньо до входу АЦП або будь-якої аналогової схеми.

Застосування датчиків тиску

Датчики тиску, такі як датчик Tekscan, який ми пропонуємо, ідеально підходять для створення простих ваг (що не потребують точності вимірювання звичайних тензодатчиків). Елементи, призначені для обробки менших сил, також використовуються, наприклад, як датчики зворотного зв'язку в роботизованих захоплювачах та рукавичках, призначених для керування моделями біонічних рук. Також ознайомтеся з іншими датчиками тиску, доступними в нашій пропозиції.
